Wprowadzenie do technologii IBS
Inteligentny czujnik baterii (IBS) produkowany przez firmę Hella jest zaawansowanym komponentem stosowanym w nowoczesnych pojazdach, mającym kluczowe znaczenie dla monitorowania stanu akumulatora. Urządzenie to jest integralną częścią systemu zarządzania energią w pojazdach, a jego głównym zadaniem jest zapewnienie optymalnego wykorzystania energii oraz przedłużenie żywotności akumulatora.
Jak działa i jak jest zbudowany IBS?
IBS montowany jest bezpośrednio na akumulatorze (na klemie ujemnej i zasilany dodatkowym przewodem z klemy dodatniej). Czujnik ten mierzy napięcie, prąd, temperaturę oraz czas pracy akumulatora. Dzięki tym danym, IBS jest w stanie precyzyjnie obliczyć stan naładowania (SoC – State of Charge) i stan kondycji (SoH – State of Health) akumulatora. Informacje te są niezbędne do efektywnego zarządzania energią w pojeździe.

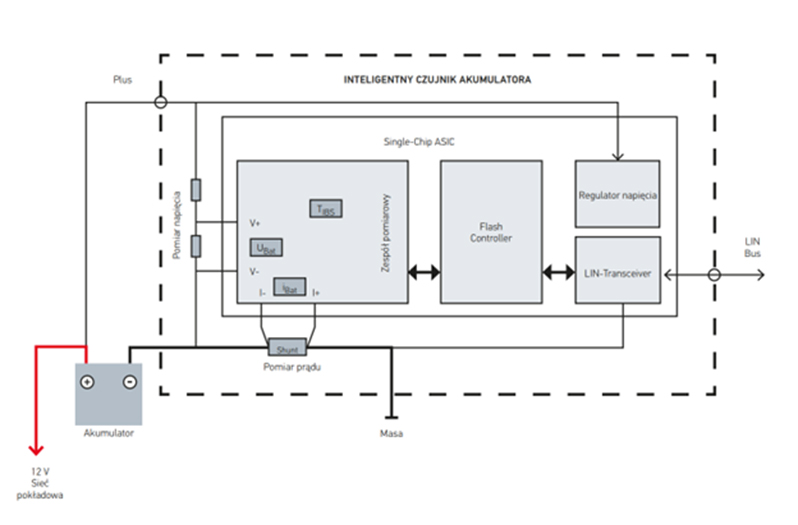

Głównym komponentem elektronicznym, służącym do rejestracji wartości pomiarów i ich przetwarzania, jest układ ASIC. Rejestracja wartości pomiarowych w układzie ASIC, pełniąca rolę czujnika precyzyjnego, stanowi centralną funkcję inteligentnego czujnika akumulatora i służy do pomiaru parametrów fizycznych takich, jak prąd, napięcie i temperatura.
Picture 2: Czujnik akumulatora IBS
1. Bocznik na czujniku
2. Wtyczka
3. Moduł czujnika
4. Ujemna końcówka biegunowa
5. Gwintowana szpilka dla adaptera bieguna akumulatora
Współpraca z systemami pojazdu
IBS jest połączony z centralnym komputerem pojazdu (ECU – Electronic Control Unit), gdzie przesyła zebrane dane. ECU korzysta z tych informacji do optymalizacji procesów ładowania, zapewniając, że akumulator jest ładowany w sposób najbardziej efektywny i bezpieczny, a system zarządzania energią może szybko reagować przy krytycznym stanie rozładowania akumulatora i wpłynąć zarówno na wysterowanie alternatora jak i odbiorników zasilanych z instalacji eterycznej pojazdu (w tym systemu Start-Stop).
Przyczyny, skutki i diagnozowanie awarii IBS
Awaria IBS może wynikać z różnych przyczyn, w tym z uszkodzeń mechanicznych, problemów z oprogramowaniem, czy też błędów w instalacji elektrycznej pojazdu. Konsekwencje takiej awarii mogą być poważne – od nieprawidłowego zarządzania ładowaniem akumulatora, przez problemy z uruchomieniem pojazdu, aż po całkowite wyłączenie systemów zarządzania energią. W takim przypadku, konieczna jest szybka diagnostyka i interwencja serwisowa, aby przywrócić pełną funkcjonalność pojazdu. Zaznaczyć należy, że niepoprawnie działający IBS może mieć negatywny wpływ na ustalenie poziomu ładowania akumulatora przez alternator.
Diagnozę czujnika można podzielić na następujące czynności:
- Odczyt kodów błędów: Pierwszym krokiem w diagnozowaniu czujnika IBS jest podłączenie skanera OBD-II (On-Board Diagnostics) do portu diagnostycznego pojazdu. Urządzenie to pozwoli odczytać ewentualne kody błędów związane z systemem zarządzania energią, w tym te bezpośrednio odnoszące się do czujnika IBS.
- Sprawdzenie stanu fizycznego czujnika: Należy sprawdzić, czy czujnik IBS nie jest uszkodzony fizycznie, czy nie ma luźnych połączeń czy uszkodzeń przewodów. Uszkodzenia mechaniczne mogą powodować nieprawidłowe odczyty.
- Pomiary elektryczne: Za pomocą multimetru można sprawdzić napięcie i prąd generowany przez czujnik. Nieprawidłowe wartości mogą wskazywać na problem z czujnikiem.
- Analiza danych z czujnika: Wiele zaawansowanych narzędzi diagnostycznych pozwala na „real-time” monitoring danych wysyłanych przez czujnik IBS do modułu sterującego. Należy zwrócić uwagę na parametry takie jak napięcie, prąd, temperatura i stan naładowania akumulatora.
- Wymiana i ponowne testowanie: Jeśli testy wskazują na uszkodzenie czujnika, można go wymienić i ponownie przeprowadzić testy, aby sprawdzić, czy nowy czujnik poprawnie komunikuje się z pojazdem i czy system zarządzania energią działa prawidłowo.
- Konsultacja z fachowcem: Diagnostyka elektrycznych komponentów pojazdu może być skomplikowana, dlatego w przypadku wątpliwości warto skonsultować się z wykwalifikowanym mechanikiem lub technikiem, który specjalizuje się w elektronice samochodowej.
Podsumowanie
Inteligentny czujnik akumulatora firmy Hella to niezwykle istotny element nowoczesnych pojazdów, który przyczynia się do ich większej efektywności, niezawodności oraz ekologiczności. Utrzymanie tego systemu w dobrym stanie jest kluczowe dla bezpieczeństwa i komfortu jazdy, dlatego regularne sprawdzanie stanu IBS i akumulatora powinno być elementem standardowej obsługi pojazdu.
Inwestycja w IBS to krok w stronę przyszłości motoryzacji, gdzie każdy watt energii jest cenny, a dbałość o środowisko staje się priorytetem.
