Remklauwen met geïntegreerde handreminrichting | HELLA PAGID

Montage-instructie voor vervangende remklauwen

Algemene installatie-instructie

Doorgaans zijn handremklauwen zo afgesteld dat de afstand tussen remvoering en remschijf ten minste ( X ) + 1 mm bedraagt (afb.1).

Als deze afstand niet juist is, moet deze mechanisch worden bijgesteld. Een onjuiste afstelling kan tot beschadigingen van het zuigerafstelgedeelte en een gebrekkige remwerking leiden.

Omdat er allerlei constructies door de autofabrikanten worden gebruikt, zijn deze in het verdere verloop van dit document in de typevarianten A, B, C en D onderverdeeld. Vergelijk de afbeeldingen met de remklauw die in het voertuig is ingebouwd en selecteer vervolgens de bijbehorende afstellingsvariant.

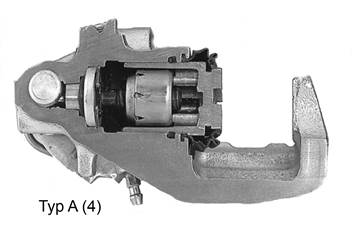

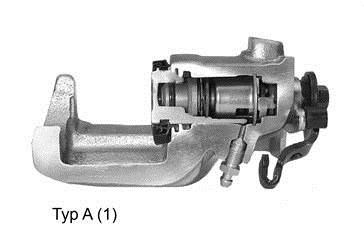

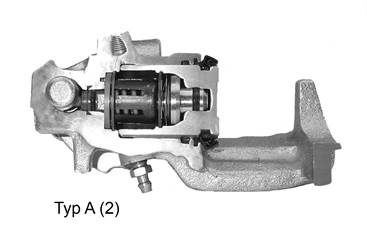

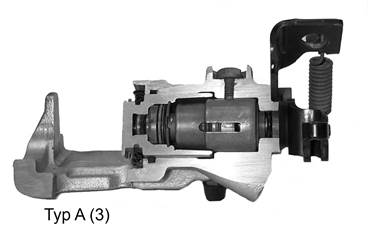

Remklauw type A

Afstelling:

  • Zuiger draaien, normale schroefdraad (rechts)
  • Bij enkele typevarianten kunnen versies met een linkse en rechtse schroefdraad voorkomen

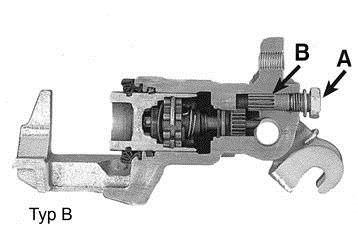

Remklauw type B

Afstelling:

  • Bout A demonteren
  • Via zeskantschroef B afstellen

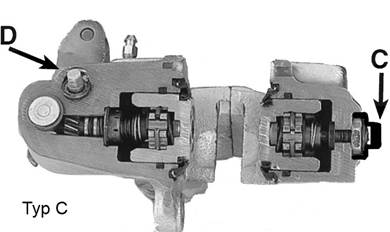

Remklauw type C

Afstelling:

  • Kunststof kap C verwijderen
  • Moer losdraaien, interne schroef afstellen, moer aanhalen
  • Zeskantschroef D aan de handremhefboom afstellen ( x = +1 mm)

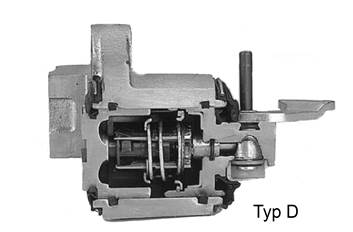

Remklauw type D

Geen handmatige afstelling nodig.

Bij een te geringe afstand de zuiger 45 graden draaien en voorzichtig terugduwen. Daarna de zuiger weer in de oorspronkelijke stand draaien.

Opmerking

Hierbij altijd de reparatie-instructies van de desbetreffende autofabrikant aanhouden.
