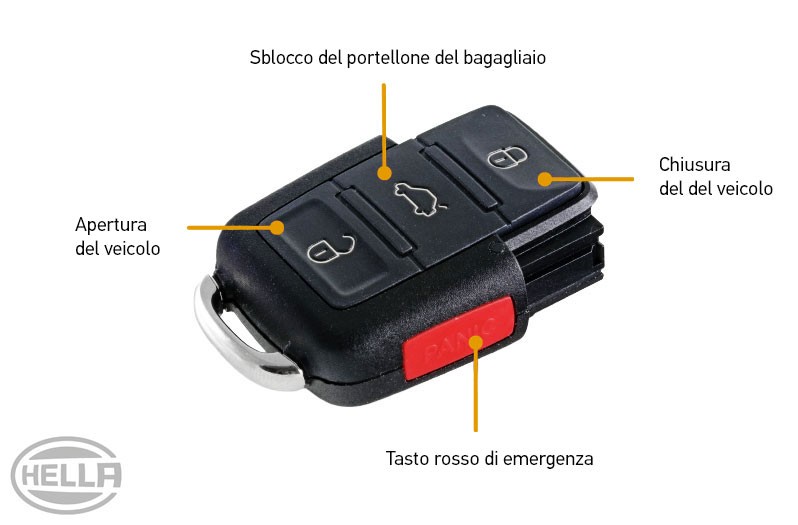

In questo capitolo utilizzeremo a titolo esemplificativo la chiave di accensione con radiotelecomando a 3 tasti (con chiave a scatto) impiegata dal gruppo Volkswagen per Skoda, Volkswagen e Seat. Con questa chiave è possibile aprire e chiudere il veicolo meccanicamente o tramite telecomando.
I moderni sistemi di accesso al veicolo sono costituiti da chiavi con telecomando e unità di ricezione abbinati individualmente tra loro. All'interno del telecomando un controller a tasti consente di attivare varie funzioni comfort del veicolo. I segnali inviati dai radiotelecomandi vengono recepiti e valutati dalla centralina del sistema Comfort, che concede le autorizzazioni di accesso e di avvio. In caso di esito positivo del processo di identificazione il sistema consente l'accesso al veicolo e apre le portiere. A titolo esemplificativo utilizzeremo di seguito la chiave di accensione con radiotelecomando a 3 tasti (con lama a scatto) impiegata dal gruppo Volkswagen per le marche Skoda, Volkswagen e Seat. Con questa chiave è possibile aprire e chiudere il veicolo meccanicamente o tramite telecomando.

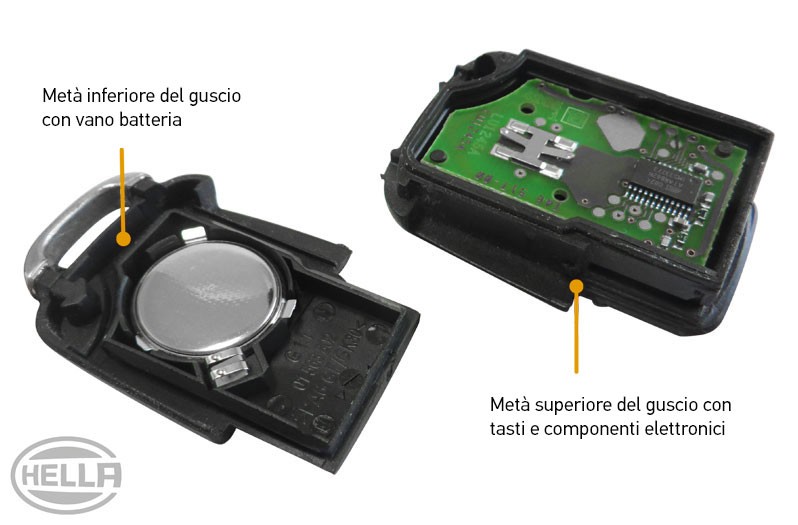

Estrarre la mappa dal guscio. Separare la metà inferiore della chiave dal radiotrasmettitore portatile. A tal fine infilare un cacciavite nell'interstizio posto tra le due metà del guscio e fare leva con esso.
A tal fine inserire la mappa della chiave tra la metà superiore e quella inferiore del guscio e fare leva con essa.
Estrarre la batteria dalla metà del guscio. Inserire una nuova batteria e controllarne la polarità. Rimontare la chiave del veicolo in ordine inverso.
Se si ordina un nuovo radiotrasmettitore portatile, poiché quello vecchio è difettoso o è andato perduto oppure poiché si desidera averne un altro a disposizione, il nuovo radiotrasmettitore deve essere istruito. A tale scopo è necessario utilizzare tutte le chiavi del veicolo (i radiotrasmettitori portatili) assieme a un apparecchio diagnostico adatto. La nuova programmazione elimina tutte le istruzioni fornite ai radiotrasmettitori portatili in precedenza.
Tale procedura di apprendimento viene eseguita di seguito a titolo esemplificativo con un apparecchio
diagnostico
.
Separare la metà del guscio della chiave del veicolo contenente la mappa e il transponder dalla metà contenente il radiotrasmettitore portatile. A tal fine infilare un cacciavite nell'interstizio posto tra le due metà del guscio e fare leva con esso.
Immettere i dati relativi al veicolo nell'apparecchio diagnostico. Collegare quest'ultimo all'interfaccia di comunicazione del veicolo.
Infilare la metà inferiore del guscio contenente la mappa e il transponder nel blocchetto d'accensione e inserire l'accensione. Chiudere la portiera del guidatore lasciando il finestrino aperto.
Entro 15 secondi dalla richiesta premere l'uno dopo l'altro i tasti di sblocco di tutte le chiavi da istruire (
Fig. 5
).
Il riconoscimento del segnale e la conclusione della procedura di apprendimento di ciascun radiotrasmettitore portatile vengono segnalati da una rapida accensione degli indicatori di direzione (
Fig. 6
)
Dopo avere azionato tutti i radiotrasmettitori portatili, confermare il testo riportato nell'apparecchio diagnostico. Se tutte le operazioni sono state completate correttamente, ciò verrà confermato dall'apparecchio diagnostico.
Al termine della programmazione riassemblare tutte le chiavi del veicolo ed eseguire un controllo funzionale dei tasti del telecomando.
