CSC-Tool Digital

Con il CSC-Tool Digital, Hella Gutmann garantisce alle officine un notevole risparmio di spazio e tempo, grazie alla scelta e acquisto dei target di calibrazione tramite app e proiettandoli tramite proiettore.

Brochure prodotti Catalogo prodotti

CSC-Tool Digital - Calibrazione perfetta delle telecamere

HELLA GUTMANN cataloghi, aggiornamenti software, procedure di test e altre istruzioni importanti.

Stai cercando documenti relativi ai prodotti?

Tutto in un unico posto per ampliare le tue conoscenze e competenze: cataloghi, aggiornamenti software, procedure di test e altre istruzioni importanti.

Visualizza tutti i documenti

L'allineamento

L'allineamento dei target digitali all'asse di marcia geometrico (asse posteriore) del veicolo avviene come di consueto con l'aiuto del sensore ruota SE con laser e degli specchietti del CSC-Tool Digital. La regolazione dell'altezza e la misurazione della distanza, invece, avvengono in modo più elegante: la misurazione della distanza viene effettuata da un nuovo sensore ruota speciale in interazione con un nuovo telemetro laser collegato alla barra degli specchietti. I valori effettivi possono essere letti direttamente sullo schermo. Due barre di sollevamento elettromeccaniche regolano l'altezza dello schermo tramite un pulsante.

La proiezione

I target di calibrazione di grande formato per le telecamere anteriori sono forniti digitalmente da Hella Gutmann e proiettati sulla superficie apposita del CSC-Tool ì tramite il relativo proiettore.

In questo modo è garantito il rispetto delle dimensioni originali dei target e delle distanze e quindi assicura che il lavoro venga eseguito secondo le specifiche OE.

La calibrazione

Il processo di calibrazione vero e proprio viene eseguito nel modo consueto in interazione con il dispositivo diagnostico mega macs

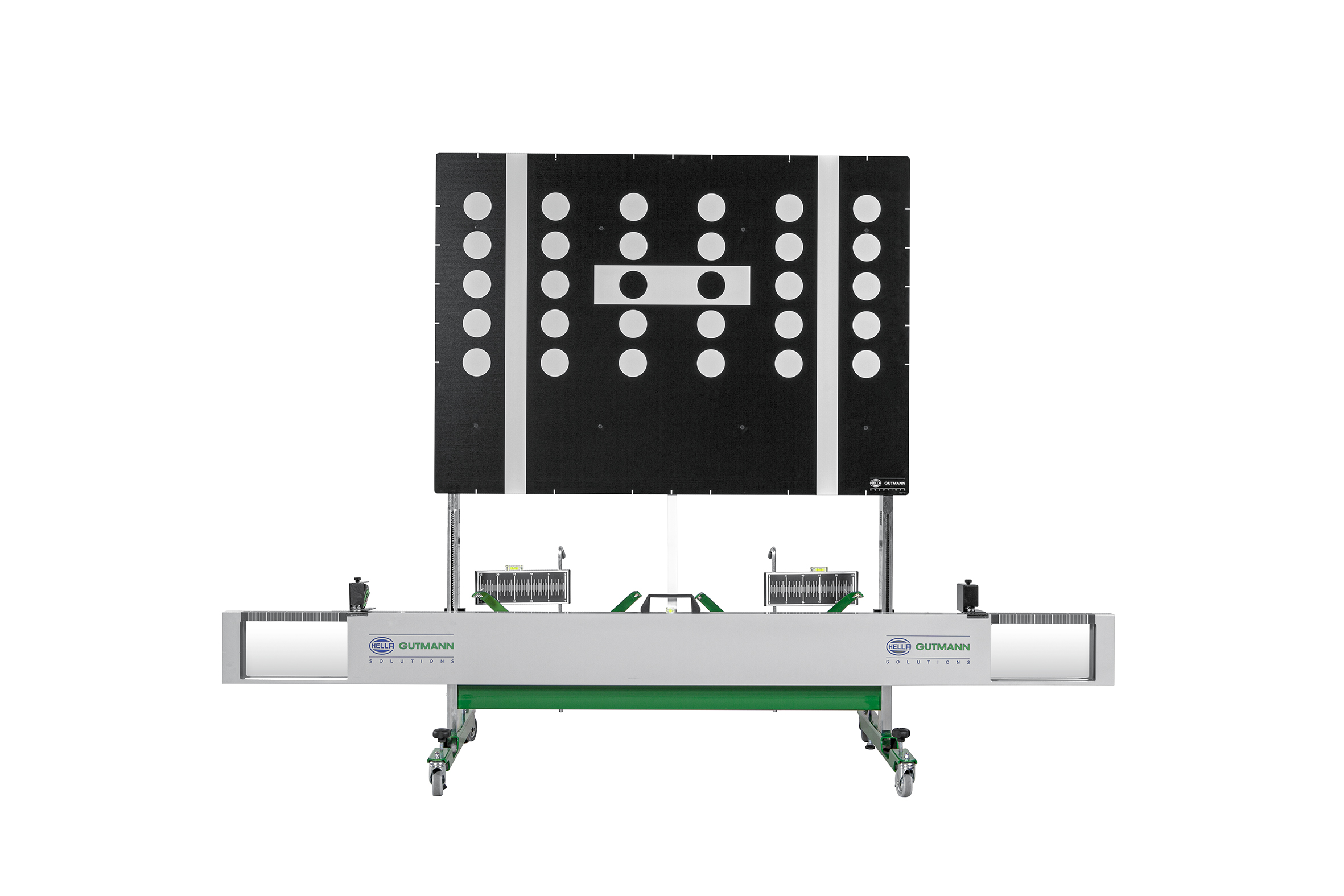

Tutte le altre calibrazioni, ad esempio del radar anteriore, dello scanner laser (lidar) e dei sistemi perimetrali, vengono eseguite come con il CSC-Tool SE
