VW Polo - Regolazione temperatura riscaldamento/climatizzatore | HELLA

VW

Polo (9N)

Data di costruzione: 2001 - 2009

Con climatizzatore automatico

Regolazione temperatura riscaldamento/climatizzatore

Se nei suddetti veicoli si verificano problemi con la regolazione temperatura del riscaldamento o del climatizzatore, la causa potrebbe essere un difetto del sensore temperatura dell'evaporatore (figura 1).

La diagnosi può essere effettuata mediante la lettura della memoria guasti del climatizzatore o l'interrogazione dei blocchi valori di misurazione.

Il sensore temperatura dell'evaporatore si trova sul lato sinistro e nella zona superiore della scatola del riscaldamento / dell'evaporatore ed è difficilmente accessibile.

Per raggiungere il sensore dall'abitacolo dei veicoli con guida a sinistra, procedere come segue:

  • Smontare la bocchetta dell'aria nel vano piedi

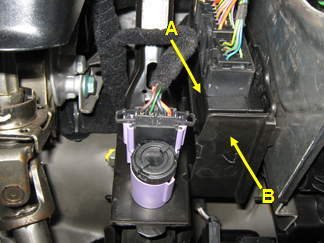

  • Smontare la centralina Comfort (fig. 2, pos. A)
  • Smontare il supporto della centralina Comfort (figura 2, pos. B)

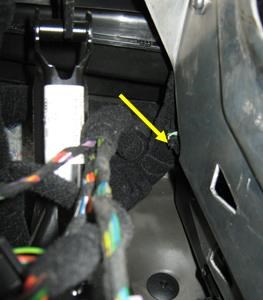

  • Dal vano piedi si vede ora il connettore del sensore superiore (figura 3)
  • Staccare il connettore del sensore ed estrarlo
  • Estrarre il sensore
  • Inserire un nuovo sensore
  • Rimontare il supporto, la centralina e la bocchetta dell'aria
  • Leggere ed eventualmente cancellare la memoria guasti
  • Eseguire il test di funzionamento

SUGGERIMENTO: L'uso di strumenti come lo specchio ad angolo e la torcia flessibile
facilita le operazioni di smontaggio/rimontaggio

Figura 2



Figura 3



Figura 1
