Land Rover Range Rover IV - Spia dell'airbag accesa
| Dati tecnici | |
|---|---|
| Produttore | Land Rover |
| Modello | Range Rover IV (LG) |
| VIN | LG000001– LG118277 |
| Anno di costruzione | 2013 – 2014 |
| Sintomi | La spia dell'airbag si accende. Possono essere impostati vari codici di errore relativi agli airbag. |
Avviso importante per la sicurezza
Land Rover Range Rover IV - La spia dell'airbag è accesa e possono essere impostati codici di guasto relativi agli airbag.
Il problema indicato qui sopra può essere dovuto
Per escludere altre cause di malfunzionamento, controllare la periferia nella zona del sistema airbag.
In questo caso, responsabile del suddetto problema è un contatto costante tra il connettore dell'airbag laterale (immagine 1 pos.3) e l'imbottitura dello schienale del sedile (immagine 1 pos.1).
Rimedio:
- Smontare il rivestimento dello schienale
- Definire l'area contrassegnata (fig. 1 pos.2) dell'imbottitura dello schienale
- (fig. 1 pos.1) e ritagliarla con un utensile adatto (per esempio un cutter)
- Controllare che il connettore (fig. 1 pos.3) sia posizionato correttamente
- Posizionare il connettore nella zona tagliata
- (fig. 2 pos.4 e 5) e bloccarlo senza trazione
- Montare il rivestimento dello schienale
- Sbloccare il sistema airbag
Al termine eseguire un'interrogazione dei codici di guasto con un dispositivo diagnostico adatto (cancellare la memoria guasti se necessario) e un giro di prova per verificare le misure di riparazione.
- I veicoli elettrici montano componenti ad alta tensione. Rischio di lesioni e infortuni (scosse elettriche)!
- Far togliere la tensione al sistema ad alta tensione da uno "specialista per lavori su veicoli ad alta tensione a sicurezza intrinseca".
- Tutti i lavori devono essere eseguiti solo da "persone istruite elettrotecnicamente".
- I lavori sui sistemi airbag possono essere eseguiti solo dopo aver preso le misure necessarie per evitare l'attivazione involontaria del sistema airbag secondo le istruzioni del produttore!
- I lavori sul generatore di gas possono essere eseguiti solo da personale specializzato!
- Osservare sempre le istruzioni del costruttore del veicolo!
Questi lavori devono essere eseguiti esclusivamente da un'officina specializzata autorizzata

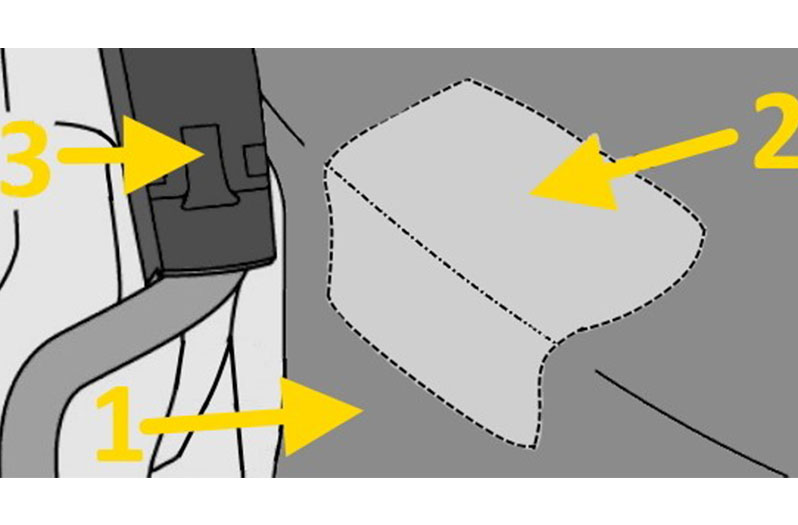

Fig. 1: contatto continuo tra il connettore dell'airbag laterale e l'imbottitura dello schienale

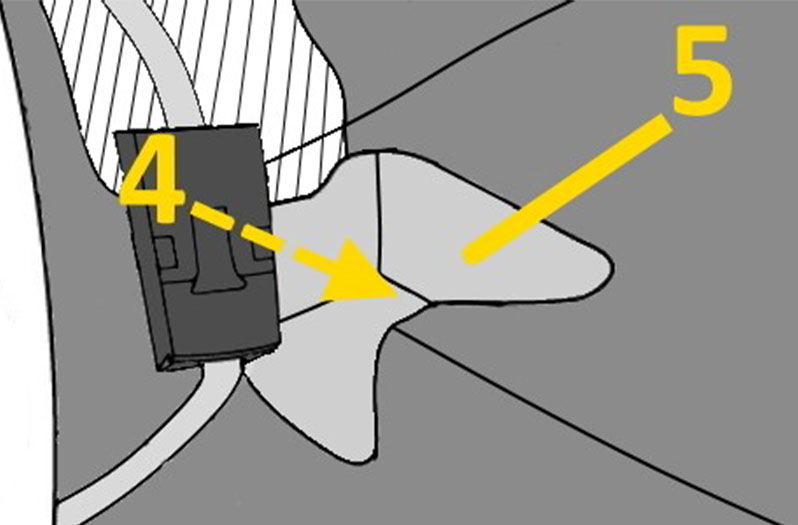

Fig 2: area ritagliata nell'imbottitura dello schienale
