Ohmmetrenin bağlanması
Vuruntu sensörü fişi ile çekilmiş durumdaki kontrol ünitesi fişinin arasına ohmmetreyi bağlayın. Nominal değer: <1 Ohm (kontrol ünitesinin pin ataması için devre şeması gereklidir).
Vuruntu sensörünü kontrol edin: İşlev, arıza belirtileri ve servis için test talimatları
Vuruntu sensörü, motordaki yanma sürecini izler. Sensör sinyalleri, vuruntulu yanma işlemlerinin bastırılmasında ve böylece motor mekanik aksamının korunmasında motor kontrol ünitesine yardımcı olur. Bu sayfada, diğer şeylerin yanı sıra, arızalı bir vuruntu sensörünün kendisini nasıl gösterebildiği, hangi nedenlerin bu sensörün arızalanmasına yol açabileceği ve serviste nasıl kontrol edilebileceği hakkında sizi bilgilendiriyoruz.

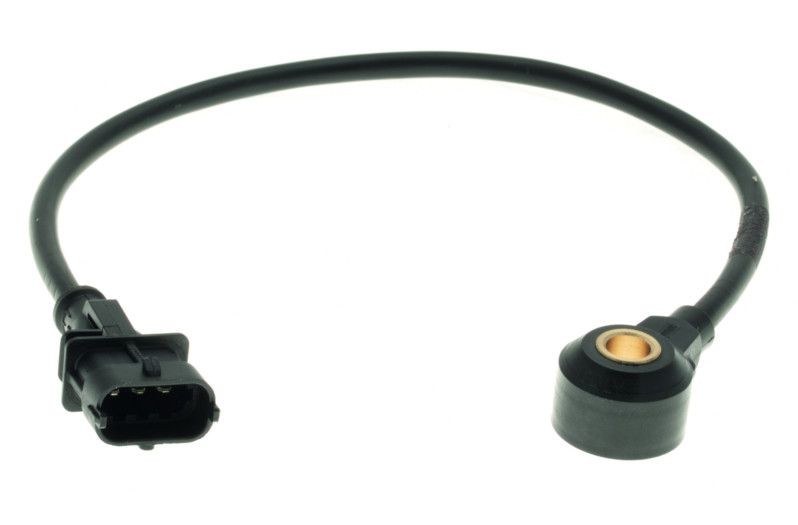

Vuruntu sensörünün işlevi
Vuruntu sensörünün kontrol edilmesi
Multimetre ile kontrol
Kontrol ünitesine giden kabloları kontrol etmek için kontrol ünitesi fişine giden her bir hattın kesintisiz ve topraklama kısa devresi olmadığını kontrol edin.
1
2
Pini ohmmetre ile topraklamaya karşı kontrol edin
Kablo demeti fişindeki ilgili pini, ohmmetre ve çekilmiş durumdaki kontrol ünitesi fişi ile birlikte topraklamaya karşı kontrol edin. Nominal değer: en az 30 MOhm.
Dikkat:
Bir bağlantı pini blendaj görevi görebilir ve böylece topraklamaya bir geçiş sağlayabilir.
Motor sıcakken osiloskop ile kontrol
1
Osiloskopun test problarının bağlanması
Osiloskopun test problarını vuruntu sensörü için kontrol ünitesi pini ile topraklama arasına bağlayın.
2
Gaz kelebeğinin kısa süre açılması
Osilogram, önemli ölçüde genlik büyütmesine sahip bir sinyal üretmelidir.
3
Sinyal net değil
Sinyal net değilse, sensörün yakınlarında motor blokuna doğru hafifçe vurun.
4
Vuruntu tespit edilmedi
Vuruntu tespit edilmezse, bu durum arızalı bir sensörü veya devreyi gösterir.
