Lamba sensörünü kontrol etme - Nedenleri, teşhis ve sorun giderme

Egzoz gazı test cihazı ile lambda sensörünün kontrol edilmesi

En hızlı ve kolay testlerden biri, dört gazlı egzoz gazı ölçüm cihazı ile ölçüm yapmaktır.

Test, öngörülen emisyon testi gibi gerçekleştirilir. Motor çalışma sıcaklığındayken, bir hortum çıkarılarak bozucu değişken olarak kaçak hava bağlanır. Değişen egzoz gazı bileşimi nedeniyle, egzoz gazı test cihazı tarafından hesaplanan ve görüntülenen lambda değeri de değişir. Karışım hazırlama sistemi bunu belirli bir değerin üzerine çıktığında tespit etmeli ve belirli bir süre içinde (emisyon testinde olduğu gibi 60 saniyede) düzeltmelidir. Bozucu değişken geri alınırsa, lambda değeri orijinal değerine geri getirilmelidir.

Temel prensip olarak, bozucu değişken bağlantısına ilişkin spesifikasyonlara ve üreticinin lambda değerlerine uyulmalıdır.

Ancak bu test sadece lambda kontrolünün çalışıp çalışmadığını belirlemek için kullanılabilir. Elektriksel bir test mümkün değildir. Bu yöntemde, modern motor yönetim sistemlerinin, lambda kontrolünün çalışmamasına rağmen λ = 1 olacak şekilde hassas yük algılama yoluyla karışımı kontrol etmesi riski vardır.

Lambda sensörünün multimetre ile kontrol edilmesi

Test için sadece dijital veya analog göstergeli, yüksek empedanslı multimetreler kullanılmalıdır.

Düşük iç dirence sahip multimetreler (genellikle analog cihazlarda) lambda sensörü sinyaline çok fazla yük bindirir ve bozulmasına neden olabilir. Hızlı değişen voltaj nedeniyle, sinyal en iyi şekilde bir analog cihazla görüntülenebilir.

Multimetre, lambda sensörünün sinyal hattına (siyah kablo, devre şemasına göz atın) paralel olarak bağlanır. Multimetrenin ölçüm aralığı 1 veya 2 volta ayarlanır. Motoru çalıştırdıktan sonra, ekranda 0,4 - 0,6 volt (referans voltajı) arasında bir değer belirir. Motorun veya lambda sensörünün çalışma sıcaklığına ulaşıldığında, sabit voltaj 0,1 ile 0,9 volt arasında değişmeye başlar.

Kusursuz bir ölçüm sonucu elde etmek için, motor yaklaşık 2.500 devirde tutulmalıdır. Bu, ısıtmasız lambda sensörlü sistemlerde bile sondanın çalışma sıcaklığına ulaşılmasını sağlar. Rölanti devrinde yetersiz egzoz gazı sıcaklığı nedeniyle, ısıtmasız sondanın soğuma tehlikesi vardır ve soğuduğunda sinyal üretmez.

Lambda sensörünün osiloskop ile kontrol edilmesi

Lambda sensörünün sinyali en iyi osiloskop ile görüntülenebilir. Multimetre ile yapılan ölçümde, temel ön koşul motorun veya lambda sensörünün çalışma sıcaklığında olmasıdır.

Osiloskop sinyal hattına bağlanır. Ayarlanacak ölçüm aralığı kullanılan osiloskopa bağlıdır. Cihazda otomatik sinyal algılaması varsa, bu kullanılmalıdır. Manuel ayar için, 1 - 5 voltluk bir voltaj aralığı ve 1 - 2 saniyelik bir zaman ayarı ayarlayın.

Motor devri yine yaklaşık 2.500 devir olmalıdır.

Alternatif voltaj ekranda sinüzoidal olarak görünür. Bu sinyalde aşağıdaki parametreler değerlendirilebilir:

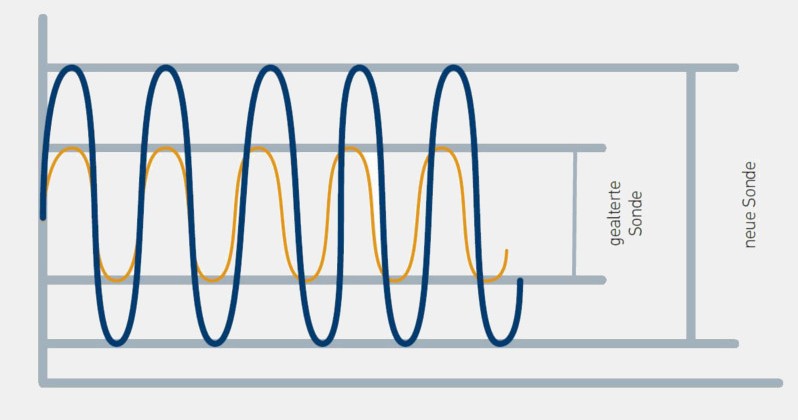

• Genlik yüksekliği (maksimum ve minimum voltaj 0,1 - 0,9 volt),

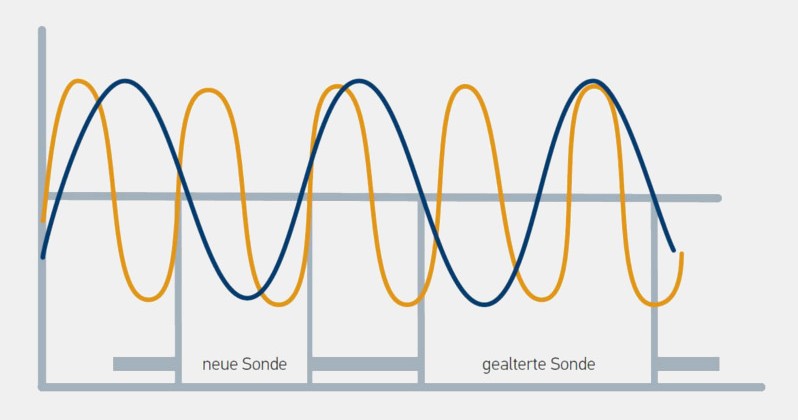

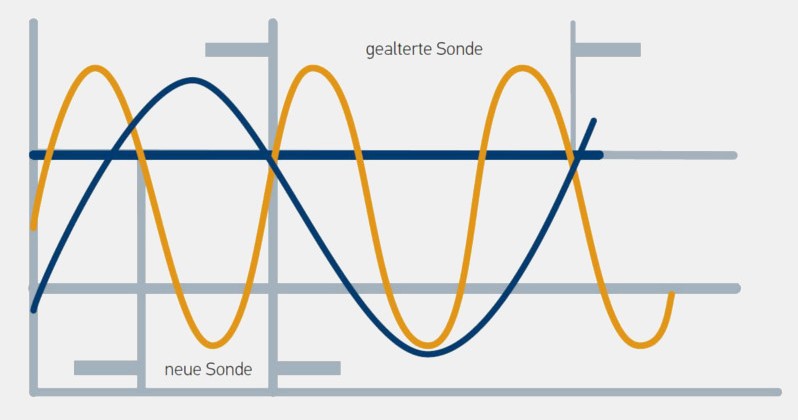

• Tepki süresi ve periyot süresi (frekans yaklaşık 0,5 - 4 Hz).

Lambda sensörü test cihazı ile lambda sensörünün kontrol edilmesi

Çeşitli üreticiler test için özel lambda sensörü test cihazları sunmaktadır. Bu cihaz, LED’ler aracılığıyla lambda sensörünün işlevini gösterir.

Bağlantı, bir multimetre ve osiloskop durumunda olduğu gibi sondanın sinyal hattına yapılır. Sonda çalışma sıcaklığına ulaşır ulaşmaz ve çalışmaya başlar başlamaz, LED’ler, sondanın karışım bileşimine ve voltaj eğrisine (0,1 - 0,9 volt) bağlı olarak, dönüşümlü olarak yanmaya başlar.

Burada, voltaj ölçümü için ölçüm cihazı ayarı ile ilgili tüm bilgiler, zirkonyum dioksit sondaları (voltaj atlama sondaları) esas alır. Titanyum dioksit sondaların kullanılması durumunda, ayarlanacak voltaj ölçüm aralığı 0 - 10 volt arasında değişir, ölçülen voltajlar 0,1 - 5 volt arasında değişir.
