Tesisat malzemesi

Standart bıçak sigortalar

Standart bıçak sigortalar, esas olarak otomotiv elektrik sisteminin sigorta sistemlerinde kullanılmaktadır.

Şerit ve vidalı sigortalar

Şerit sigortalar veya yaprak sigortalar, esas olarak keserek şekil verilmiş bir sigorta sacı şeridinden oluşurlar. Gövde malzemesi olmayan açık varyantın yanı sıra, plastik yalıtım gövdeli veya seramik gövdeli kapalı tipler de yaygındır. Daha sağlam tasarım nedeniyle, bu sigorta tipleri esas olarak daha yüksek akım ve voltajlarda çalışan elektrik sistemlerinde sigorta koruması sağlamak için kullanılır.

Kartuş sigortalar (PAL sigortalar)

AL sigortalar (maks. 120 A’ya kadar), MAXI standart bıçak sigorta ile benzer bir uygulama aralığına sahiptir, ancak bunun aksine, ağırlıklı olarak Japon araçlarına takılırlar.

Otomatik devre kesiciler

Otomatik devre kesiciler, tıpkı geleneksel sigortalar gibi uygulamanın elektrik devresini keserek, aşırı yüklenmelere ve kısa devrelere karşı koruma sağlarlar. Standart bir sigortaya göre avantajları, bu işlemi her tetiklendiklerinde değiştirilmeleri gerekmeden birçok kez gerçekleştirebilmeleridir. Otomatik veya manuel sıfırlama özelliği, otomatik sigortanın ilk durumuna döndürülmesine olanak tanır - bu hem zamandan hem de paradan tasarruf sağlar.

Sıralı tip sigorta tutucusu

Sigorta tutucusu, bir elektrik sistemini kurarken veya dönüştürürken, aşırı yüklere karşı ek sigorta koruması gerektiğinde (örneğin ek bir tüketici entegre ederken) kablo ve sigorta bağlantısı arasında bir bağlantı görevi görür. Buradaki ürün çeşitliliği, kesinlikle tüm olası uygulamaları kapsayacak kadar geniştir.

Çakmaklar ve elektrik soketleri

Çakmak ve/veya elektrik soketleri, günümüz araçlarında kesinlikle standart donanımlardır. Geleneksel çakmaklara ek olarak elektrik soketleri, lambalar, fanlar, soğutucu kutular, telefonlar, dizüstü bilgisayarlar, portatif buzdolapları ve kahve makineleri gibi çok sayıda küçük tüketiciyi beslemek için ek bir bağlantı seçeneği sunar.
HELLA ürün portföyü, çok çeşitli seçenekleri sayesinde her uygulama için doğru soketi sunar.

ISO 4165’e göre üniversal fiş konnektörleri / 2 pinli fiş sistemi

Elektrik soketlerine benzer şekilde, ISO 4165’e göre denenmiş ve test edilmiş fiş sistemi, lambalar, fanlar, soğutucu kutular, telefonlar, dizüstü bilgisayarlar, portatif buzdolapları, kahve makineleri vb. gibi çok sayıda küçük tüketiciyi beslemek için ek bir bağlantı seçeneği sunar.
Tasarıma bağlı olarak, fiş sistemleri hem aracın içine hem de dışına monte edilebilir. Üniversal konnektörler kırmızı ön adaptörleri sayesinde her iki sistemin de aynı konnektör ile kullanılmasına olanak sağlar.

DIN 14 690’a göre 2 pinli fiş sistemi

Bu fiş sistemi, ağırlıklı olarak yangın söndürme araçlarında akü şarjı için kullanılır.

Teknik veriler:

• Çalışma sıcaklığı: -40 °C ila +100 °C
• Çalışma voltajı: 6 - 42 V
• Akım şiddeti: maks. 16 A

3 pinli fiş sistemleri

DIN 9680’e göre 3 pinli fiş sistemi, traktörlerde ve tarım makinelerinde, biçme makineleri, üst yapı ekskavatörler ve süpürme makineleri
gibi maksimum 25 A’ya kadar akım tüketimi olan sürekli yüklerin elektrik bağlantısı için kullanılır. Bu standart, aydınlatma ekipmanının beslenmesine yönelik elektrik bağlantıları için geçerli değildir (bkz. ISO 1724).
Standart olmayan 3 pinli fiş sistemi, çekici araç ile römork arasındaki ek fonksiyonların aktarımı için kullanılır.

DIN 72 575’e göre 4 pinli fiş sistemi

DIN 72 575’e göre 4 pinli fiş sistemi, çekici araç ile römork arasındaki ek işlevlerin aktarılması için kullanılır.

Yük kapasitesi:

• 6 - 24 V’ta maks 16 A (kablo kesiti 1,5 mm²)
• 6 - 24 V’ta maks. 25 A (kablo kesiti 2,5 mm²)

12 V fiş konnektörleri

ISO 1724’e göre 5 pinli fiş sistemi, çekici araç ile römork arasındaki ek fonksiyonların aktarımı için kullanılır.

Yük kapasitesi:

• 6 - 24 V’ta maks 16 A (kablo kesiti 1,5 mm²)
• 6 - 24 V’ta maks. 25 A (kablo kesiti 2,5 mm²)

ISO 1724’e göre 7 pinli fiş sistemi (N tipi) ISO 3732’ye göre 7 pinli fiş sistemi (S tipi)

ISO 1724 / ISO 3732’ye göre 7 pinli fiş sistemi, 12 V elektrik sistemine sahip çekici araç ve römork arasındaki elektrik bağlantıları için en yaygın kullanılan sistemdir. Sistem öncelikle sıradan gereksinimleri olan uygulamalar için kullanılır. ISO 1724’e göre N tipi standart bir fiş konnektörü ve ISO 3732’ye göre S tipi bir yardımcı fiş konnektöründen oluşur. Yardımcı sistem, beyaz muhafazası, kontak elemanları ve karıştırmaya karşı emniyetli kontak düzeni ile standart sistemden ayrılır.

ISO 11446’ya göre 13 pinli fiş sitemi

ISO 11446’ya göre 13 pinli fiş sistemi, 1980’li yılların sonunda geliştirilmiştir. 7 pinli sistemin aksine pin sayısının yüksek olması, tüm aydınlatma ve ek işlevlerin tek bir fiş kullanılarak aktarılmasını mümkün kılar. Sistem, özellikle su geçirmezlik, stabilite, kontak emniyeti ve süngü kapatma sayesinde kolay kullanım açısından faydaları nedeniyle, daha eski fiş konnektörü nesillerinin yerini almaktadır.

NEN 6120’ye göre 7 + 6 pinli fiş sistemi

Çekici araçlar ve römorkların elektrik bağlantısı için 7 + 6 pinli fiş sistemi, hem 7 pinli hem de 13 pinli olarak kullanılabilmektedir.

ISO 11 85’e göre 7 pinli fiş sistemi (N tipi) ISO 37 31’e göre 7 pinli fiş sistemi (S tipi)

ISO 1185 / ISO 3731’e göre 7 pinli 24 V fiş sistemi, halihazırda ticari araç sektöründe çekici araç ile römork veya çekici araç ile yarı römork arasındaki elektrik bağlantısı için kullanılan en yaygın sistemdir. Sistem öncelikle sıradan gereksinimleri olan uygulamalar için kullanılır. ISO 1185’e göre N tipi standart bir fiş konnektörü ve ISO 3731’ye göre S tipi bir yardımcı fiş konnektöründen oluşur. Yardımcı sistem, beyaz muhafazası, kontak elemanları ve karıştırmaya karşı emniyetli kontak düzeni ile standart sistemden ayrılır.

ISO 12 098’e göre 15 pinli fiş sistemi

ISO 12098’e göre 15 pinli fiş sistemi, 24 V araç elektrik sistemlerinde aydınlata ve ek işlevlerin aktarılması için kullanılan modern bir sistemdir. Kontak güvenliği ve su geçirmezlik gibi teknik avantajları nedeniyle sistem, birçok önde gelen ticari araç üreticisi tarafından orijinal ekipmanlarda kullanılmaktadır. Sistem, giderek daha eski
7 pinli fiş konnektörü nesillerinin yerini almaktadır. Fiş konnektörleri ADR / GGVS uygulamaları için uygundur.

ISO 76 38-1 (24 V) ve ISO 7638-2’ye (12 V) göre ABS/EBS fiş sistemi

ISO 7638-1 / ISO 7638-2’ye göre ABS/EBS fiş sistemleri, ABS/EBS sistemine sahip hemen hemen tüm ticari araçlarda kullanılmaktadır.

Fiş konnektörleri ADR / GGVS uygulamaları için uygundur.

VG 96923, VG 96917 ve ISO 4165’e göre özel araçlar için fiş konnektörleri

Bu ürün grubu, başta askeri sektör olmak üzere, giderek artan yüksek düzeyde akım içeren ve yüksek düzeyde güvenlik ve kullanım kolaylığına önem verilen her yerdeki özel uygulamalar için çeşitli fiş konnektörlerini içermektedir. VG 96923’e uygun 12 pinli 24 V sistemi, özellikle kir ve darbe dayanımı açısından askeri operasyonlarda çok yüksek gereksinimleri karşılayarak öne çıkmaktadır. VG 96917’ye uygun 2 pinli 24 V sistemi, benzer gereksinimleri karşılar ve 500 A’ya kadar olan akımlarda (10 saniyeye kadar kısa süreli yük) akü şarjı için kullanılır.
ISO 4165’e uygun fiş sistemi, farklı yüklerin elektrik bağlantısı için kullanılır.

12 V / 24 V adaptör

• Çekici araçtaki 13 pinli soketten (ISO 11 446),
  römork kablosundaki 7 pinli fiş konnektörüne (ISO 1724) adaptör
• Çekici araçtaki 7 pinli soketten (ISO 1724),
  römork kablosundaki 13 pinli fiş konnektörüne (ISO 11 446) adaptör
• 7 pinli bağlantı kablosu (ISO 1724)
• Çekici araçtaki 13 pinli soketten (ISO 11 446),
  römork kablolarındaki iki adet 7 pinli fiş konnektörüne (ISO 1724 + ISO 3732) UK tipi kısa adaptör
• Çekici araçtaki 24 V 15 pinli soketten (ISO 12098),
  römorktaki iki adet 2 pinli sokete (ISO 1185 ve ISO 3731) adaptör kablosu
• Adaptör kablosu iki uzunlukta mevcuttur, diğer uzunluklar talep üzerine temin edilir

Spiral bağlantı kabloları

Ticari araç sektöründe, çekici araçlar ile römorklar arasındaki elektrik bağlantısı için spiral bağlantı kabloları kullanılmaktadır.

Yalıtımsız sıkma konnektörler

Genellikle bir aracın su sıçramasına karşı korumalı alanlarında kullanılır ve öncelikle elektrik ve mekanik bağlantıların/hatların dalları için sökülebilir sistem elemanları olarak hizmet ederler. Zaman içerisinde uygulama alanına ve araç yaşına bağlı olarak çok sayıda farklı kontak sistemi kurulmuştur.

Isıyla daralan izolasyonlu (Duraseal) yalıtılmış sıkma konnektörler

Yalıtılmış “Duraseal” sıkma konnektörler, kablo ile kontak arasında su geçirmez bir bağlantı kurulabilen yapışkanlı, ısıyla daralan bir naylon başlığa sahiptir. Bu amaçla, naylon kapak bir sıcak hava tabancası (veya başka bir ısı kaynağı) ile yaklaşık 135 °C’ye ısıtılır. Bu sıcaklıkta, başlık malzemesi kabloyu sıkıca kavrar. Bu nedenle, diğer yalıtım çözümlerine (örneğin ısıyla daralan makaronlar veya izole bant) gerek yoktur.

Yalıtımlı sıkma konnektörler

Yalıtımlı sıkma konnektörler, kablo ile güvenli ve sağlam bir kontak sağlamak için, uygun bir aletle renkli ucundan sıkıştırılır. Yalıtım malzemesi PVC’den (maks. sıcaklık direnci 80 °C) veya naylondan (maks. 105 °C) yapılır. Yalıtım manşonu, kablonun daha iyi yönlendirilmesini sağlamak için özel bir “kolay girişli” huni şekline sahiptir.

Kablo ucu manşonları

Kablo ucu manşonları, çok telli bakır iletkenlerin ayrı tellerinin birleşmesini önler ve bunların terminallere girişini kolaylaştırır. Bu amaçla, uç manşonu kablonun sıyrılmış kısmına preslenir. Alete bağlı olarak, preslenen manşon farklı şekiller alabilir. Ürün serisi, tasarım ve boyutlar açısından DIN 46228-4 standardına uygundur.
Malzeme, nikel kaplamalı yüzeye sahip bakırdan ve PVC’den yapılmış plastik bir manşondan oluşur.

CWT lehim manşonları, DIN 46211’e göre lehim konnektörleri

Sıkma ve sıkıştırılmış konnektörlere ek olarak, lehim konnektörleri kabloları birbirine bağlamak için başka bir seçenektir. Bu amaçla, sıyrılmış kablo ucu konnektöre yönlendirilir ve daha sonra önceden ısıtılmış lehimleme sıvısı yardımıyla işlenir. Lehim malzemesi soğuduktan sonra güvenli, sıkı bir şekilde bağlanmış bir bağlantı kurulur.

Kablo bağlantı kutuları

Farklı, çok damarlı kablolar birbirine bağlanacaksa, genel görünümü korumak zor olabilir. Bu tür durumlar için HELLA kablo bağlantı kutuları, her şeyi düzenli tutan güvenli ve kullanımı kolay bir demetleme çözümü sunar. Kapatılabilir, yangına dayanıklı yapısıyla, münferit kablo damarlarının gerekli şekilde korunmasını sağlar.

“SUPERSEAL” fiş bağlantıları

“SUPERSEAL” fiş bağlantıları, IEC 529 ve DIN ISO 40050 yönetmeliklerine uygun olup, su ve toz girişine karşı maksimum korumayı garanti eden IP 67 koruma sınıfına sahiptir. Nitelikleri sayesinde “SUPERSEAL” bağlantılar, diğer bağlantı sistemlerinin uygun olmayan basınç veya nem koşulları nedeniyle sınırlarına ulaştığı her yerde kullanım için idealdir.

“DT Serisi” DEUTSCH fiş bağlantıları

“DT serisi” DEUTSCH fiş bağlantılarının konsepti, yüksek kaliteli malzemeleri hem güvenilirliği, hem de kolay kullanımı ile öne çıkaran bir bağlantı sisteminde birleştirmektedir. Bu özellikleri sayesinde ürün serisi, zorlu ortam koşullarına rağmen, minimum arıza oranlarıyla daima yüksek performans talep edilen uygulamalar için özellikle uygundur.

Kenar klipsli kablo bağları

Bir kablo demetini temiz bir şekilde sabitlemek için, genellikle kablo bağından daha fazlası gereklidir. Kablo bağlarımız hava koşullarına dayanıklı olup, alev geciktirici ve seyreltik organik asitlere, yağlara, benzine, tuzlu suya, çözücülere ve yağlara dayanıklıdır. Son derece küçük demet çapları için bile hiçbir kablo kaplamasına veya diğer sabitleme yardımcılarına gerek kalmadan mükemmel destek sunarlar.

Kablo bağları

Kablo bağları, kabloların, kablo demetlerinin ve diğer çeşitli bileşenlerin hızlı bir şekilde bağlanmasını ve demetlenmesini sağlarlar. On yıllardır var olan ve çok az değişikliğe uğrayan sistem, basit olduğu kadar uygun fiyatlı ve evrenseldir.

Deliciler, şasi kablo kelepçeleri, oluklu borular, spiral bantlar

Kabloların demetlenmesi ve sabitlenmesi.

Yalıtım bantları

Elektrik yalıtımlı yapışkan bant, iletken olmayan malzemeden yapılmıştır ve araç elektrik sistemini olumsuz etkilemeden araç
onarımları alanında çok çeşitli uygulamalar için uygundur. Paketleme, sabitleme, geçici yalıtım veya basit renk kodlaması olsun- denenmiş ve test edilmiş çok amaçlı sistem, her zaman güvenilir sonuçlar verir.
Bu arada, belirli bir uygulama alanı için özellikle uygun olduğunu gösteren çok sayıda özel çeşit mevcuttur.

Akü terminalleri

İster bir yedek parça, ister orijinal bir ekipman bileşeni olsun - HELLA üniversal terminalleri, yüksek malzeme sertliği ve korozyon direnci ile en iyi hizmeti sunar. Ürün serisi, kesinlikle akü terminalleri için ortak olan standartlara yöneliktir.

Topraklama şeritleri

Son derece esnek elektrik iletkenleri, onlarca yıldır bir dizi elektrikli araç uygulamasında kullanılmaktadır. Adından da anlaşılacağı gibi, bunlar tamamen EMU parazitinin veya statik yüklerin deşarjı/topraklanması gibi uygulamalarla ilgilidir. Bu bağlamda, topraklama şeridi, örneğin marş motoru ile akü arasında oluşabilecek yüksek akımlara güvenilir bir şekilde dayanabilmelidir. Elektrik sistemi arızalıysa, bunun nedeni genellikle arızalı veya eksik topraklama şeridi olabilir.

Hortum / boru kelepçeleri

Hortum ve boru kelepçeleri, akışkan hattı mekanizmaları için tipik sabitleme elemanlarıdır. Üniversal hortum kelepçelerimiz, yüksek gerilme mukavemeti, yüksek kopma torku ve kenetleme kuvvetlerinin eşit dağılımı nedeniyle, özellikle yüksek mekanik yükleri içeren uygulamalar için çok uygundur. Tüm boyutlar farklı alaşım çeşitlerinde mevcuttur.

Yay bantlı kelepçeler

Standart hortum kelepçelerinin aksine, yay bantlı kelepçeler (FBS) esnek bir tutma mekanizmasına sahiptir. Bu, uygulama alanında (örneğin hava veya yakıt devreleri için) sıklıkla sıcaklık dalgalanmaları olması durumunda kullanım ömrünü büyük ölçüde artırır. Akışkan sisteminin çapı, yüksek sıcaklıkların bir sonucu olarak genişlerse, FBS, enine kesitte sıcaklığa bağlı bir azalma durumunda aynı şekilde adapte olur. Bu da her zaman optimum bir sabitleme sağlar.

Akkor ampuller için fiş/soket tabanı

Ampuller için soket tabanları, diğerlerinin yanında tarım ve iş makinelerinde yardımcı farlar gibi özel uygulamalarda kullanılmaktadır.
Ayrıca, tabanın akkor ampulle kaynaştığı veya korozyon ve buna bağlı kontak dirençlerinin meydana geldiği farlarda mevcut değerlere göre onarım yapmak için kullanılırlar.

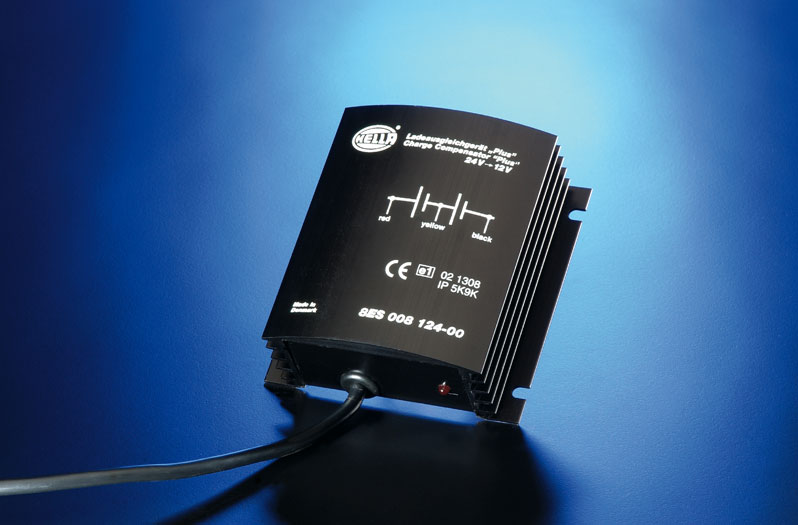

Römork bağlantı ekipmanları / Voltaj transformatörü

Las unidades de control de remolques permiten conectar remolques de 12 V a vehículos con tensión de funcionamiento de 24 V El transformador de tensión integrado permite dicho funcionamiento sin necesidad de contar con una unidad adicional de control de tensión La unidad de control de remolque dispone de 7 canales para las funciones lumínicas del remolque. . El piloto C2 de control de serie detectará si falla un piloto intermitente 12 V del remolque y así lo indicará

Ürün yelpazesi çantası

HELLA ürün yelpazesi çantaları, her konu alanından en yaygın ürünlerden oluşan bir seçki içerir - yüksek kaliteli, tamamen taşınabilir bir konsept ile tasarlanmış, açık ve kompakt. Taşıma kulpunun yanı sıra birçok sabitleme seçeneği sunan pratik kullanışlı kutuya (Handy Box) 4 çanta entegre edilebilir.

Sıkıştırma ve açma aleti "Basic"

“Basic” sıkıştırma aleti seti, birçok farklı türde sıkma bağlantısının güvenli bir şekilde oluşturulmasına olanak tanır. Uçlar hızlı ve kolay bir şekilde değiştirilebilir, böylece çok sayıda ayrı takım ihtiyacına zaman, yer ve maliyet tasarrufu sağlayan bir alternatif sunar. Eşleşen açma aleti seti, mevcut bağlantıların serbest bırakılması için uygun karşılığı oluşturur.

Sıkıştırma ve açma aleti "Profi"

Özel profil geometrileri sayesinde, “Profi” sıkıştırma aleti, özellikle hassas radyal kontak işlemini sağlar. Alet uçlarının mükemmel konumlandırılması, patentli sıkıştırma seti sabitleme konsepti ile sağlanır. Ayrıca, pensenin sap bölümünde alet takımına özellikle üniversal bir karakter veren ilave bir kesme ve sıyırma ünitesi vardır. Tüm set, açma bıçaklarından oluşan modüler bir set ile tamamlanmaktadır.

“Heavy Duty” alet seti

HELLA “Heavy Duty” (Ağır Hizmet) tipi alet sistemi, doğrusal sıkıştırma teknolojisi sayesinde en yüksek seviyede işlem hassasiyeti sunar. Geleneksel radyal penselerden farklı olarak, bu konsept, sıkma işlemi sırasında eşit kuvvet dağılımı ile ayırt edilir. Bu özellik, sürekli olarak yüksek kaliteli bir çalışma sonucu sağlar. Sistemin modüler tasarımı, tamamen bireysel kombinasyonların yanı sıra temel tutamakların ve sıkma veya ayırma araçlarının ayrı ayrı değiştirilmesine olanak tanır.
