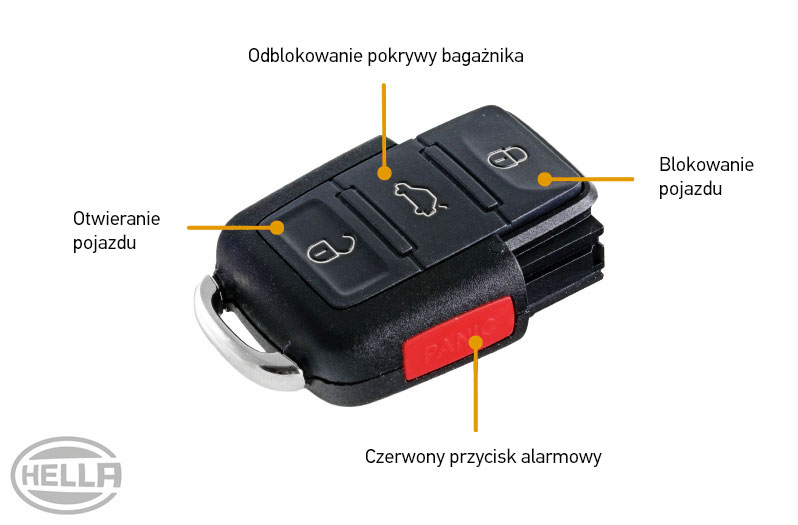

W tym rozdziale przedstawiamy jako przykład 3-przyciskowy pilot bezprzewodowy (składany) grupy Volkswagen, stosowany w samochodach marki Skoda, Volkswagen i Seat. Za pomocą tego kluczyka można otwierać i zamykać pojazd mechanicznie oraz bezprzewodowo.
Nowoczesne systemy dostępu do pojazdów składają się z dopasowanych do siebie indywidualnie kluczyków bezprzewodowych i odbiorników. Przyciski pilota aktywują różne funkcje komfortowe pojazdu. Sygnały pilota są odbierane i analizowane przez sterownik w systemie funkcji komfortowych pojazdu w celu autoryzacji dostępu i rozruchu. Pozytywna identyfikacja umożliwia dostęp do pojazdu i otwarcie drzwi. Poniżej przedstawiamy jako przykład 3-przyciskowy pilot bezprzewodowy (składany) stosowany w samochodach marki Skoda, Volkswagen i Seat. Za pomocą tego kluczyka można otwierać i zamykać pojazd mechanicznie oraz bezprzewodowo.

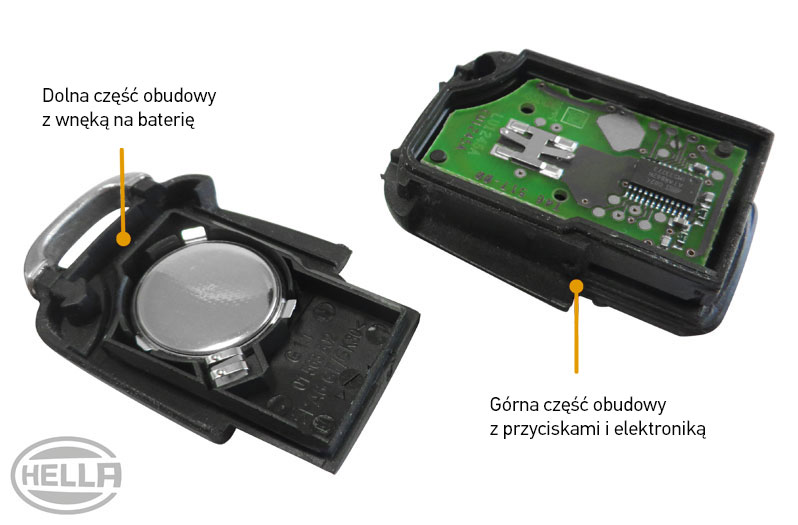

Schlüsselbart ausklappen. Schlüsselunterteil und Funkhandsender trennen. Dazu einen Schraubendreher in die Lücke zwischen den beiden Gehäusehälften einsetzen und aufhebeln.
W tym celu włóż bródkę kluczyka między dolną i górną część obudowy i podważ.
Wyjmij baterię z dolnej części obudowy. Włóż nową baterię, zachowaj biegunowość. Ponownie zmontuj kluczyk w odwrotnej kolejności kroków.
Jeśli klientowi jest potrzebny dodatkowy kluczyk lub zgubił albo uszkodził swój kluczyk, nowy kluczyk musi zostać zaadaptowany do pojazdu. Do adaptacji są potrzebne wszystkie kluczyki samochodu lub piloty oraz odpowiedni przyrząd diagnostyczny. Przeprogramowanie usuwa wszystkie zaadaptowane już w pojeździe piloty.
Proces adaptacji przeprowadzimy przy użyciu testera diagnostycznego mega macs 77.
Odłącz część obudowy z bródką kluczyka i transponderem od nadajnika sygnału bezprzewodowego w jednym z kluczyków. W tym celu wsuń wkrętak w szczelinę między dwiema połówkami obudowy i podważ.
Wprowadź dane pojazdu do testera diagnostycznego. Podłącz tester diagnostyczny do interfejsu komunikacyjnego w pojeździe.
Włóż dolną część obudowy z bródką kluczyka i transponderem do stacyjki i włącz zapłon. Następnie zamknij drzwi kierowcy z otwartym oknem.
W ciągu 15 sekund od pojawienia się komunikatu należy nacisnąć przycisk odblokowujący po kolei na każdym adaptowanym pilocie (
rys 5
).
Rozpoznanie sygnału i adaptacja odpowiedniego pilota są potwierdzane krótkim zaświeceniem kierunkowskazów (
rys 6
).
Po aktywacji wszystkich pilotów należy potwierdzić wprowadzone dane w testerze diagnostycznym. Jeśli wszystkie dane zostały poprawnie wprowadzone, jest to potwierdzane przez tester diagnostyczny.
Po zakończeniu programowania należy skompletować kluczyki pojazdu i skontrolować działanie wszystkich funkcji przycisków pilota.
