Materiały instalacyjne

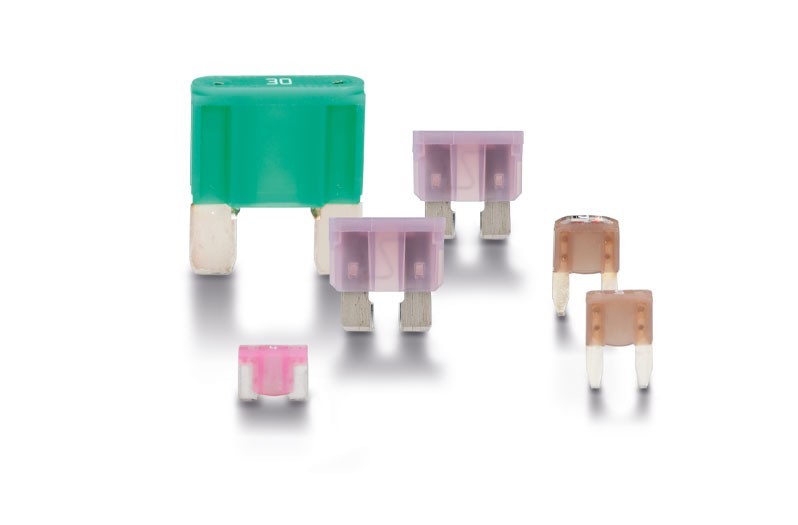

Bezpieczniki wtykowe płaskie

Bezpieczniki płaskie stosuje się głównie w systemach bezpiecznikowych instalacji elektrycznych pojazdów.

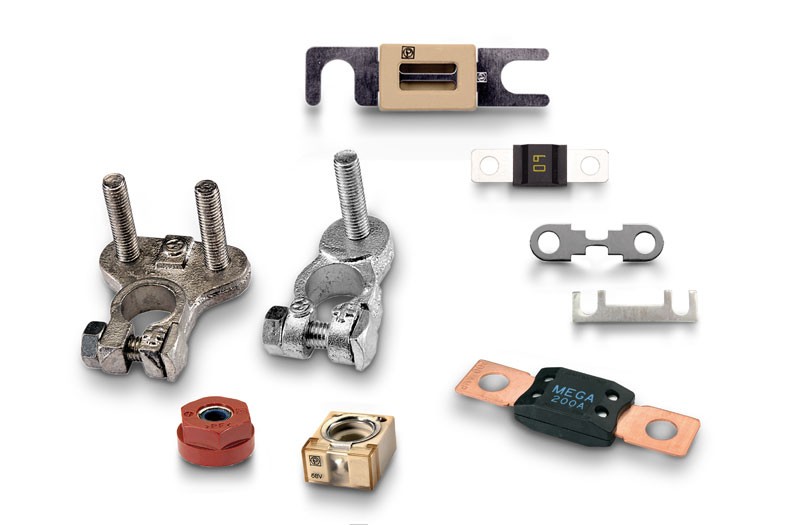

Bezpieczniki paskowe i wkręcane

Bezpieczniki paskowe składają się w zasadzie z tłoczonego paska blaszanego. Oprócz wariantu otwartego bez płaszcza istnieją też typy zamknięte z plastikowym korpusem izolacyjnym lub obudową ceramiczną. Ze względu na ich solidną konstrukcję bezpieczniki tego typu stosuje się głównie do zabezpieczania układów elektrycznych, w których występują wysokie prądy i napięcia.

Bezpieczniki kostkowe wciskane (bezpieczniki PAL)

Bezpieczniki AL (do max. 120 A) mają podobny zakres zastosowań jak bezpiecznik płaski MAXI, ale w odróżnieniu od niego montowane są głównie w pojazdach japońskich.

Automaty bezpiecznikowe

Automaty bezpiecznikowe zapewniają podobnie jak standardowe bezpieczniki zabezpieczenie przed przeciążeniem i zwarciem przez przerywanie obwodu elektrycznego odbiornika. Ich zaletą w porównaniu z normalnymi bezpiecznikami jest to, że mogą działać wielokrotnie bez konieczności ich wymiany po każdej aktywacji. W przypadku automatów bezpiecznikowych można manualnie lub automatycznie przywracać pozycję wyjściową – co zapewnia oszczędność czasu i kosztów.

Uchwyty bezpiecznikowe inline

Gdy rozbudowa lub modyfikacja układu elektrycznego wymaga dodatkowego zabezpieczenia przed przeciążeniem (np. w przypadku instalacji nowego odbiornika), uchwyt bezpiecznikowy zapewnia połączenie między przewodem i wkładką bezpiecznikową. Różnorodność produktów jest co najmniej tak szeroka jak możliwości ich zastosowania.

Zapalniczki i gniazda elektryczne

Zapalniczki i/lub gniazda zasilające to w dzisiejszych pojazdach absolutnie standardowe wyposażenie. Oprócz tradycyjnej zapalniczki dodatkowo umożliwiają podłączanie wielu różnych małych urządzeń elektrycznych, takich jak np. lampy, wentylatory, chłodziarki, telefony, laptopy, przenośne lodówki, ekspresy do kawy itp. Asortyment firmy HELLA zawiera dzięki dużej liczbie dostępnych wariantów prawidłowe gniazdo dla każdej aplikacji.

Uniwersalne złącza wtykowe / 2-stykowy system wtykowy zgodny z ISO 4165

Podobnie jak gniazda zasilające, dodatkową możliwość podłączania wielu różnych małych urządzeń elektrycznych, takich jak np. lampy, wentylatory, pojemniki chłodzące, telefony, laptopy, przenośne lodówki, ekspresy do kawy itp. zapewnia sprawdzony system wtykowy ISO 4165. Zależnie od wariantu systemy wtykowe można instalować zarówno wewnątrz, jak i na zewnątrz pojazdu. Wtyczki uniwersalne umożliwiają dzięki czerwonemu adapterowi frontowemu używanie obu systemów z jedną i tą samą wtyczką.

2-stykowy system wtykowy zgodny z DIN 14 690

• Ten system plug-in jest stosowany głównie w wozach strażackich do ładowania akumulatorów. Dane techniczne: ➔ Temperatura robocza: -40°C do +100°C ➔ Napięcie robocze: 6 - 42 V ➔ Prąd: maks. 16 A

3-stykowe systemy wtykowe

3-stykowy system wtykowy zgodny z normą DIN 9680 jest używany w ciągnikach i maszynach rolniczych do podłączania stałych odbiorników elektrycznych, takich jak np. kosiarki, koparki i zamiatarki, o poborze prądu wynoszącym maks. 25 A. Norma ta nie dotyczy połączeń elektrycznych służących do zasilania instalacji oświetleniowych (patrz ISO 1724). Nienormowany 3-stykowy system wtykowy jest wykorzystywany do łączenia funkcji dodatkowych między ciągnikami i przyczepami.

4-stykowy system wtykowy zgodny z DIN 72 575

4-stykowy system wtykowy zgodny z normą DIN 72 575 jest wykorzystywany do łączenia funkcji dodatkowych między ciągnikami i przyczepami. Obciążalność: ➔ maks. 16 A przy 6 - 24 V (przekrój kabla 1,5 mm²) ➔ maks. 25 A przy 6 - 24 V (przekrój kabla 2,5 mm²)

Złącza wtykowe 12 V

5-stykowy system wtykowy zgodny z normą ISO 1724 jest wykorzystywany do łączenia funkcji dodatkowych między ciągnikami i przyczepami. Obciążalność: ➔ maks. 16 A przy 6 - 24 V (przekrój kabla 1,5 mm²) ➔ maks. 25 A przy 6 - 24 V (przekrój kabla 2,5 mm²

7-stykowy system wtykowy zgodny z ISO 1724 (typ N) 7-stykowy system wtykowy zgodny z ISO 3732 (typ S)

7-Stykowy system wtykowy 12 V zgodny z normami ISO 1724 / ISO 3732 to najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy ciągnikami i przyczepami z 12-woltową instalacją elektryczną. System ten stosuje się przeważnie w ramach aplikacji o przeciętnych wymaganiach. Składa się on z normalnego złącza wtykowego, typu N, zgodnego z normą ISO 1724, oraz dodatkowego złącza wtykowego, typu S, zgodnego z normą ISO 3732. System dodatkowy odróżnia się od systemu normalnego białą obudową, wkładkami wtykowymi i niezamiennym układem styków.

13-polowy system wtykowy zgodny z normą ISO 11446

13-stykowy system wtykowy zgodny z normą ISO 11446 został stworzony pod koniec lat 80. Duża liczba styków umożliwia, w przeciwieństwie do systemu 7-stykowego, realizację wszystkich funkcji oświetleniowych i dodatkowych przy użyciu tylko jednej wtyczki. System stale wypiera starsze generacje złączy wtykowych ze względu na swoje zalety, zwłaszcza w zakresie wodoszczelności, stabilności, niezawodności styku i łatwej obsługi dzięki zamknięciu bagnetowemu.

7 + 6-stykowy system wtykowy zgodny z NEN 6120

System 7 + 6-stykowy do łączenia elektrycznego ciągników i naczep może być stosowany zarówno w konfiguracji 7-stykowej, jak i 13-stykowej.

7-stykowy system wtykowy zgodny z ISO 11 85 (typ N) 7-stykowy system wtykowy zgodny z ISO 37 31 (typ S)

7-stykowy 24-woltowy system zgodny z normą ISO 1185 / ISO 3731 to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych między ciągnikami i naczepami w segmencie pojazdów użytkowych. System ten stosuje się przeważnie w ramach aplikacji o przeciętnych wymaganiach. Składa się on z normalnego złącza wtykowego, typu N, zgodnego z normą ISO 1185, oraz dodatkowego złącza wtykowego, typu S, zgodnego z normą ISO 3731. System dodatkowy odróżnia się od systemu normalnego białą obudową, wkładkami wtykowymi i uniemożliwiającą pomylenie złączy konfiguracją styków.

15-stykowy system wtykowy zgodny z ISO 12 098

15-Stykowy system wtykowy zgodny z normą ISO 12098 to nowoczesny system służący do realizacji funkcji oświetleniowych i dodatkowych w 24-woltowych instalacjach elektrycznych pojazdów. Ze względu na swoje zalety techniczne, takie jak niezawodność styku i wodoszczelność, system ten jest stosowany przez wielu renomowanych producentów pojazdów użytkowych w ramach oryginalnego wyposażenia fabrycznego. System ten coraz bardziej wypiera starsze generacje 7-stykowych złączy wtykowych. Te złącza wtykowe spełniają wymogi ADR / GGVS.

System wtykowy systemów ABS/EBS zgodny z normą ISO 76 38-1 (24 V) oraz ISO 7638-2 (12 V)

Systemy wtykowe ISO 7638-1 / ISO 7638-2 są stosowane w prawie wszystkich pojazdach użytkowych wyposażonych w systemy ABS/EBS. Te złącza wtykowe spełniają wymogi ADR / GGVS.

Złącza wtykowe do pojazdów specjalnych zgodne z normami VG 96923, VG 96917 oraz ISO 4165

Ta grupa produktów obejmuje różne złącza wtykowe do zastosowań specjalnych, przeważnie wojskowych, ale też spotykanych coraz częściej wszędzie tam, gdzie wykorzystywane są natężenia prądu i jest wymagana wysoka niezawodność przy jednoczesnej prostocie obsługi. 12-stykowy system 24 V zgodny z normą VG 96923 odznacza się adaptacją do bardzo wysokich wymagań aplikacji wojskowych, szczególnie w zakresie odporności na brud i uderzenia. 2-stykowy system 24 V zgodny z normą VG 96917 spełnia podobne wymagania i jest używany do ładowania akumulatorów prądami o natężeniu nawet 500 A (obciążenie krótkotrwałe do 10 s). System wtykowy zgodny z normą ISO 4165 jest używany do łączenia różnych odbiorników z instalacjami elektrycznymi.

Adaptery 12 V / 24 V

➔ Adapter z gniazda 13-stykowego (ISO 11 446) w ciągniku do wtyczki 7-stykowej (ISO 1724) przewodu przyczepy ➔ Adapter z gniazda 7-stykowego (ISO 1724) w ciągniku do wtyczki 13-stykowej (ISO 11 446) przewodu przyczepy ➔ Przewód połączeniowy 7-stykowy(ISO 1724) ➔ Skrócony adapter UK z gniazda 13-stykowego (ISO 11 446) w ciągniku do dwóch wtyczek 7-stykowych (ISO 1724 + ISO 3732) przewodu przyczepy ➔ Kabel adaptacyjny 24 V z gniazda 15-stykowego (ISO 12098) w ciągniku do dwóch gniazd 2-stykowych (ISO 1185 i ISO 3731) w przyczepie ➔ Kabel adaptacyjny dostępny w dwóch długościach, inne długości na zapytanie

Przewody spiralne

Przewody spiralne są stosowane do wykonywania połączeń elektrycznych między ciągnikami a naczepami w segmencie pojazdów użytkowych.

Nieizolowane złącza zaciskowe

Stosuje się je głównie w tych miejscach pojazdu, które nie są narażone na zachlapanie wodą, i służą przede wszystkim jako rozłączalne, elektryczne/mechaniczne łączniki i rozgałęźniki przewodów. Z biegiem lat powstało wiele różnych systemów stykowych, w zależności od zastosowania i wieku pojazdu.

Izolowane łączniki obciskane z izolacją obkurczaną (Duraseal)

Izolowane łączniki obciskane „Duraseal“ posiadają powleczoną klejem, termokurczliwą nasadkę nylonową, która umożliwia tworzenie wodoszczelnego połączenia między przewodem i stykiem. W tym celu nylonowa nasadka ogrzewana jest przy użyciu pistoletu termicznego (lub innego źródła ciepła) do temperatury ok. 135°C. W tej temperaturze materiał nasadki ściśle otacza przewód. Umożliwia to rezygnację z innych metod izolacji (np. końcówek termokurczliwych czy taśmy izolacyjnej).

Izolowane złącza zaciskowe

Izolowane złącza zaciskowe obciska się na barwnym końcu odpowiednim narzędziem w celu uzyskania niezawodnego i stabilnego styku z przewodem. Materiałem izolacyjnym może być - do wyboru - PCW (maks. obciążalność termiczna 80°C) lub nylon (maks. 105°C). Tuleja izolacyjna posiada specjalny lejkowaty kształt typu „Easy Entry“, ułatwiający wprowadzanie przewodów.

Końcówki kablowe

Końcówki kablowe pozwalają uniknąć rozszczepiania pojedynczych lic wielożyłowych przewodów miedzianych i ułatwiają ich wprowadzanie w zaciski. W tym celu wciska się końcówkę w pozbawioną izolacji część przewodu. W zależności od narzędzia wciskana końcówka może przyjmować różne kształty. Oferta odpowiada w zakresie kształtów i wymiarów normie DIN 46228-4. Materiał stanowi miedź niklowana powierzchniowo z tuleją plastikową z PCW.Kabelendhülsen vermeiden das Aufspleißen der Einzellitzen von mehrdrahtigen Kupferleitern und erleichtern deren Einführung in Klemmen. Die Endhülse wird dazu auf den abisolierten Teil der Leitung gepresst. Je nach Werkzeug kann die gepresste Hülse hierbei verschiedene Formen annehmen. Das Programm entspricht in Bauform und Abmessungen der DIN 46228-4.

Das Material besteht aus Kupfer mit vernickelter Oberfläche und einer Kunststoffhülse aus PVC.

Tuleje lutownicze CWT Złącza lutownicze wg DIN 46211

Oprócz połączeń obciskanych i obkurczanych jako kolejna metoda łączenia przewodów dostępne są łączniki lutowane. Pozbawiony płaszcza koniec przewodu jest wprowadzany do łącznika i lutowany. Po ostygnięciu lutowia powstaje niezawodne i dobrze przenoszące siłę uderzeń połączenie.

Puszki łącznikowe

Gdy konieczne jest połączenie różnych, wielożyłowych przewodów, można szybko stracić orientację. Puszki łącznikowe marki HELLA zapewniają w takich sytuacjach niezawodne i proste łączenie w wiązki, co pozwala zachować porządek. Zamykana, ognioodporna konstrukcja daje przy tym niezbędną ochronę dla pojedynczych przewodów.

Złącza wtykowe „SUPERSEAL“

Złącza wtykowe „SUPERSEAL“ spełniają wymagania norm IEC 529 oraz DIN ISO 40050. Posiadają stopień ochrony IP 67, co gwarantuje im maksymalną ochronę przed wnikaniem wody i pyłu. Ze względu na swoją konstrukcję, złącza „SUPERSEAL“ można stosować wszędzie tam, gdzie inne systemy łącznikowe osiągają granice przydatności ze względu na ciśnienie czy wilgoć.

Złącza wtykowe DEUTSCH „seria DT”

Koncepcja połączeń wtykowych DEUTSCH „serii DT“ polega na połączeniu wysokiej klasy materiałów w system połączeń charakteryzujący się niezawodnością i prostotą obsługi. Dzięki tym właściwościom oferta nadaje się przede wszystkim do zastosowań, w których wymagany jest stała i wysoka skuteczność przy minimalnej liczbie awarii mimo trudnych warunków otoczenia.

Łącznik kablowy z klipsami krawędziowymi

Staranne zamocowanie wiązki przewodów wymaga często czegoś więcej niż tylko opaski kablowej. Nasze opaski kablowe są odporne na warunki pogodowe, trudno zapalne i odporne na rozcieńczone kwasy organiczne, oleje, benzynę, słoną wodę, rozpuszczalniki i smary. Zapewniają perfekcyjne zamocowanie nawet najcieńszych wiązek, umożliwiając rezygnację z podkładek i innych pomocniczych elementów mocujących.

Opaski kablowe

Opaski kablowe umożliwiają szybkie mocowanie i łączenie przewodów, wiązek kablowych i wielu innych elementów konstrukcyjnych. Ten niezmieniony praktycznie od dziesięcioleci system jest zarówno tani, jak i uniwersalny.

Zaczepowe uchwyty kablowe, karoseryjne zaciski kablowe, rury faliste, taśmy spiralne

Wiązanie i mocowanie przewodów.

Taśmy izolacyjne

Izolacyjna taśma samoprzylepna jest wykonana z materiału nieprzewodzącego elektrycznie, dzięki czemu nadaje się do wielu zastosowań przy naprawach pojazdów i nie wpływa ujemnie na ich instalacje elektryczne. Ten sprawdzony, uniwersalny system umożliwia wszystko - od łączenia przez prowizoryczną izolację po znakowanie kolorami. Obecnie istnieje wiele specjalnych wariantów, które są przeznaczone do różnych specyficznych zastosowań.

Klemy akumulatorowe

Jako części zamienne lub element wyposażenia fabrycznego - zaciski uniwersalne HELLA zapewniają optymalną obsługę dzięki wysokiej twardości materiału i odporności na korozję. Program jest ściśle dostosowany do uzgodnionych norm dotyczących klem akumulatorów.

Taśmy masy

Od dziesięcioleci te bardzo elastyczne przewody są używane w pojazdach do różnych zastosowań elektrycznych. Jak sama nazwa wskazuje, są one stosowane do takich celów, jak rozładowanie czy uziemienie zakłóceń elektromagnetycznych lub ładunków statycznych. Taśma masowa musi niezawodnie wytrzymywać wysokie prądy, które występują na przykład między rozrusznikiem i akumulatorem. Awarie w instalacji elektrycznej są często spowodowane przez uszkodzoną taśmę masową lub jej brak.

Opaski zaciskowe do węży i rur

Opaski do węży i rur to typowe elementy mocujące mechanizmów prowadzenia cieczy. Nasze uniwersalne opaski do węży są dzięki swojej wytrzymałości na rozciąganie, wysokiej wartości momentu zrywającego i równomiernemu rozkładowi naprężeń szczególnie dobrze przystosowane do wysokich obciążeń mechanicznych. Wszystkie ich rozmiary są dostępne w różnych wariantach stopowych.

Opaski sprężynujące

Inaczej niż normalne opaski do węży, opaski sprężynowe (FBS) dysponują elastycznym mechanizmem mocującym. Znacznie zwiększa to ich trwałość w przypadku aplikacji narażonych na częste zmiany temperatury (np. w obiegach powietrza czy paliwa). Jeżeli średnica przewodów obiegu płynu zwiększa się wskutek wzrostu temperatury, opaska FBS dopasowuje się do tego tak samo jak do spowodowanej zmianą temperatury redukcji przekroju. Zapewnia to w każdej sytuacji niezawodne zamocowanie.

Wtyczki/oprawki żarówek

Oprawki wtykowe do żarówek są używane do specjalnych zastosowań, m.in. w dodatkowych reflektorach maszyn rolniczych i budowlanych. Są one poza tym używane do napraw reflektorów odpowiadających wartości pojazdu, gdy doszło do stopienia oprawki żarówki albo do korozji i spowodowanych nią oporów przejścia.

Łączniki przyczepowe i przetworniki napięcia

Łączniki przyczepowe umożliwiają podłączanie przyczep 12 V do pojazdów z instalacją elektryczną o napięciu roboczym 24 V. Zintegrowany przetwornik napięcia umożliwia ich podłączanie bez dodatkowego kompensatora. Łącznik przyczepowy posiada 7 kanałów funkcji oświetleniowych przyczepy. Awaria kierunkowskazu przyczepy 12 V jest sygnalizowana przez seryjną kontrolkę C2.

Walizka asortymentowa

Asortymenty oferowane przez firmę HELLA obejmują wybór najpopularniejszych produktów z każdego zakresu – uporządkowane w zrozumiały i kompaktowy sposób w wysokiej jakości, przenośnej walizce. 4 walizki można zintegrować w praktycznej ramie Handy Box, która oprócz uchwytu transportowego oferuje też wiele innych opcji mocowania.

Przyrząd obciskający i odblokowujący Basic

Zestaw narzędzi do obkurczania „Basic“ umożliwia niezawodną obróbkę wielu różnych łączników obciskanych. Wkłady dają się szybko i łatwo wymieniać, co zapewnia oszczędność czasu, miejsca i kosztów wobec kilku pojedynczych narzędzi. Pasujący zestaw odblokowujący tworzy tutaj odpowiedni element współpracujący do zwalniania istniejących połączeń.

Przyrząd obciskający i odblokowujący Profi

Narzędzie do obciskania „Profi“ umożliwia dzięki specjalnej geometrii profilu wyjątkowo precyzyjną radialną obróbkę styków. Idealne pozycje wkładów narzędzia zapewnia opatentowana koncepcja mocowania zestawu do zaciskania. Szczypce mają również dodatkowy zespół tnąco-ściągający w okolicy rękojeści, co nadaje zestawowi wyjątkowo uniwersalny charakter. Całość uzupełnia modułowy zestaw ostrzy do odblokowywania.

System narzędziowy „Heavy Duty“

System narzędziowy HELLA „Heavy Duty“ zapewnia najwyższą precyzję pracy dzięki technice obciskania liniowego. W porównaniu z tradycyjnymi, działającymi promieniowo szczypcami koncepcja ta odznacza się równomiernym rozkładem siły podczas obciskania. Zapewnia to zawsze stały, doskonały wynik pracy. Modułowa konstrukcja systemu umożliwia indywidualne zestawianie narzędzi i wymianę uchwytów przyrządów do obciskania i oblokowywania złączy.
