Verificação da resistência ao cisalhamento
Em muitas publicações sobre o ensaio ECE R90, é mencionado o termo “resistência ao cisalhamento”.
O que significa?
O ensaio de resistência ao cisalhamento verifica a resistência da ligação entre o material de fricção e a placa de suporte do calço. Durante o ensaio, é aplicada intencionalmente uma força suficiente para arrancar a massa do revestimento de fricção da placa de suporte.
O objetivo deste ensaio é garantir que o material de fricção não se separa da placa de suporte durante toda a vida útil do calço. O resultado poderia ser uma falha total súbita do travão.

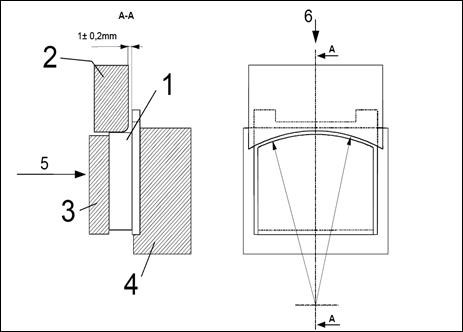

O diagrama seguinte ilustra o procedimento de ensaio:
- Calço do travão
- Lâmina de cisalhamento
- Apoio de encontro
- Dispositivo de suporte
- Força de pressão
- Força de cisalhamento
O calço do travão (1) é posicionado num dispositivo de suporte (4) e mantido nessa posição com um apoio de encontro (3), sob a aplicação de uma força ligeira.
A lâmina de cisalhamento (2) é deslocada contra a massa de fricção e, em seguida, a força de cisalhamento é continuamente aumentada, até que a massa de fricção seja separada da placa de suporte do calço.
A resistência ao cisalhamento é o quociente entre a força medida quando a massa do calço é arrancada e a superfície do material de fricção.
A Diretiva UE ECE-R90 exige uma resistência ao cisalhamento mínima de 250 N/mm². Este valor é claramente excedido por todos os nossos produtos.
