Montagem de interruptores da luz do travão com reposição automática
| Ficha técnica | |
|---|---|

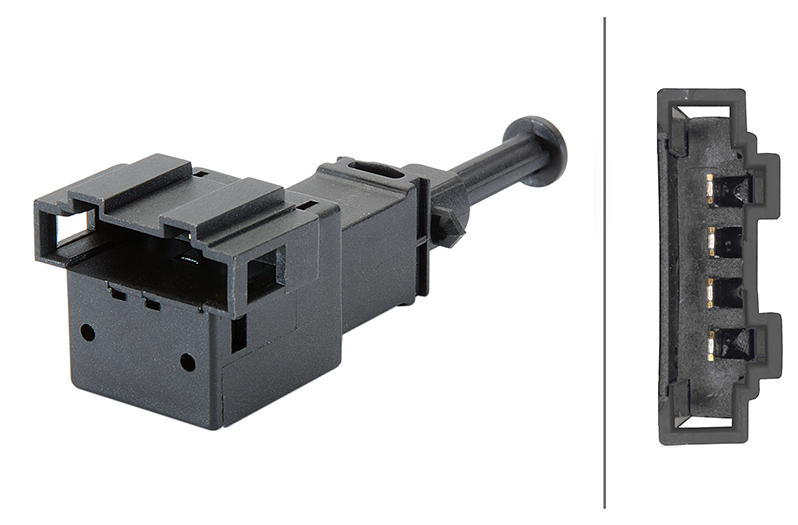

| Peça sobressalente | Interruptor da luz do travão |
| Referências | 6DD 008 622-731 |
| Veículos | Audi, Porsche, Seat, Skoda, Volkswagen |
Aviso importante de segurança
As informações técnicas e dicas práticas foram elaboradas pela HELLA, com o intuito de apoiar as oficinas profissionalmente nos trabalhos do dia a dia. As informações disponibilizadas neste web site apenas devem ser utilizadas por pessoal especializado e devidamente qualificado.
Procedimento para a substituição do interruptor da luz do travão
O interruptor da luz do travão está equipado com um mecanismo de regulação e, por isso, não pode ser acionado antes da montagem (Figura 2)! A verificação elétrica apenas é possível após a montagem no pedal.
Desmontagem (Figura 3):
- Desligar a ignição
- Desmontar a ficha elétrica, pressionando o bloqueio no conector da ficha
- Rodar o interruptor da luz do travão 45° no senti anti-horário para esquerda e retirar da abertura de montagem
Montagem (Figura 4):
O pedal do travão não pode ser premido durante a montagem!
- Antes da montagem, revestir a cabeça do êmbolo (ponta) do interruptor com massa lubrificante adequada
- Inserir o novo interruptor da luz do travão cuidadosamente na abertura de montagem, até a cabeça do êmbolo encostar no pedal do travão
- Em seguida, pressionar levemente o interruptor da luz do travão para dentro e rodar 45 graus para a direita. O posicionamento correto é confirmado por um ruído de encaixe!
- Em seguida, voltar a conectar a ligação elétrica
Consoante o tipo do modelo automóvel pode ser necessário efetuar a leitura e posterior limpeza da memória de erros do módulo de comando supraordenado, antes de realizar um teste de funcionamento do interruptor da luz do travão!
Realizar um teste de funcionamento
- Ligar a ignição e pressionar várias vezes o pedal do travão, a fim de controlar o funcionamento da luz do travão nas luzes traseiras.
Respeitar os avisos de montagem! (Figura 5)
A montagem apenas deve ser efetuada por técnicos qualificados e devidamente especializados.
Antes de iniciar a montagem, deve-se assegurar que o produto é o correto e que tem as dimensões, conexões e propriedades necessárias.
Neste contexto, p. f. considerar os respetivos avisos de desmontagem/montagem do fabricante automóvel!
A HELLA não se responsabiliza por quaisquer danos que sejam resultado de uma montagem ou manuseamento incorreto do produto!
Qualquer tipo de impressão, distribuição, multiplicação e comercialização do teor deste documento, mesmo que parcial, só é permitido com a nossa autorização expressa por escrito e com indicação da fonte. Apresentações esquemáticas, figuras e descrições têm apenas a finalidade de facilitar a compreensão e exemplificação e não podem ser utilizadas como base para a montagem ou construção. Todos os direitos reservados.
