تكويد اضواء السيارة الخلفية لسيارة جولف 6

توفر الإضاءة الخارجية العديد من الطرق لتخصيص السيارة. خاصة أن التجهيز اللاحق بمصابيح الليد الخلفية أمر مرغوب جدًا. ولكن لا يكفي في حالة المركبات الحديثة استبدال المصابيح فقط. إذ إنه يجب في معظم الأحيان تكييف الكابلات، وتكويد وحدة التحكم في النظام الكهربائي للمركبة وفقًا لذلك. ويتم شرح ما يجب القيام به في هذه الحالات في هذه الصفحة باستخدام سيارة جولف 6 كمثال.

المعلومات والنصائح الفنية التالية للتطبيق العمليّ أعدتها شركة HELLA من أجل دعم ورش صيانة السيارات في عملها بطريقةٍ احترافية. ويجب ألا يستخدم المعلوماتُ المُقدَّمة هنا في هذا الموقع سوى فنيين مُدرَّبين على هذا النوع من الأعمال.

تكويد مصباح الليد الخلفي لسيارة جولف 6

يزداد عدد أنواع السيارات المختلفة من سنة إلى أخرى. نجاح "الموديلات المتخصصة" يخفف من التصنيفات الكلاسيكية، كما هو الحال في عربة النقل (كومبي)، أو سيارة الليموزين، أو الفان باستمرار. مع التطورات الجديدة في مجالات مساعدة السائق وأنظمة الاتصالات والأمن، يتم إنشاء عناصر تمييز إضافية لتلبية متطلبات العملاء.

تعد التعديلات في الإضاءة الخارجية والإضافات اللاحقة لها في مقدمة أفضل 10 رغبات للعملاء - خاصة منذ إدخال أضواء القيادة النهارية. التحويل إلى كشافات زينون أو مصابيح الليد الخلفية مطلوب أيضًا.

ومع ذلك، فإن تحديات تركيب أنظمة الإضاءة هذه تتزايد مع تعقيد المنتجات.

وقد تولت وحدات التحكم عملية التحكم في وظائف الإضاءة وتنظيمها ومراقبتها بالفعل منذ سنوات. وفي حالة تثبيت مصابيح أو كشافات أخرى في السيارة، يجب "توصيلها" بوحدة التحكم. يحدث ما يسمى "التكويد" على الساحة. ويتم في هذا الصدد تغيير المعلمات في وحدة التحكم المعنية لضمان التشغيل السليم لوظائف الإضاءة.

تكويد مصباح الليد الخلفي لسيارة جولف: الأجزاء المدمجة

مثال مصباح الليد الخلفي من شركة هيلا في سيارة جولف 6

في الأساس، هناك حاجة إلى مهايئات للكابلات بالإضافة إلى المصابيح الخلفية من شركة هيلا، لأن مصابيح الليد لها وصلات أخرى. يمكنك عمل مهايئات الكابلات هذه بشكل سهل نوعًا ما بنفسك.

يتطلب التحويل الكامل المواد التالية:

هيلا، مصابيح الليد الخلفية الخارجية رقم 2SD 010 408-071 على اليسار / -081 على اليمين
هيلا، مصابيح الليد الخلفية الداخلية رقم 2SA 010 409-131 على اليسار / ft2TZ 010 409-141 على اليمين
قم بتوصيل قابس الوصلة في مصابيح الليد من شركة فولكس فاغن رقم 4x 7N0 972 703
مقبس الوصلة في ضفيرة الأسلاك من شركة فولكس فاغن رقم 4x 191 972 713
ملامسات تجعيد من شركة هيلا رقم 8KW 863 931-003
أسلاكًا فردية مع ملامسات مجعدة من شركة فولكس فاغن رقم 6x 000 979 150 EA

تجهيز كابلات المهايئ

قطع الأسلاك في الوسط

قطع الأسلاك الستة في الوسط، وعمل 12 سلكًا: طرف واحد بملامس تجعيد، والآخر بدون ملامس. قم بعد ذلك بتقصير الأسلاك إلى حوالي 10 سم.

إدخال أطراف الكابلات في القابس

أدخل أطراف الكابلات المزودة بأطراف توصيل ذكرية مستوية (7N0 972 703) في قابس مصباح الليد حتى تسمع صوت التعشيق.

تعرية أطراف الكابلات وتجعيد الملامسات

قم بتعرية الأطراف الأخرى من الكابلات بطول 6 مم تقريبًا، وقم بتجعيد الملامسات 8KW 863 931-003. تحتاج لهذا الغرض إلى كماشة خاصة بملامسات التجعيد غير المعزولة (هيلا رقم 8PE 002 007-011).

خلال هذه الخطوة، يجب توخي الحذر من أن يكون قابس مصباح الليد مع مشبك القفل الأحمر في الأعلى، وأن تكون ملامسات التجعيد موجهة إلى بعضها البعض بشكل متساوٍ. يتم بذلك تجنب التواء الكابلات أثناء تركيب القابس لاحقًا.

إدخال أطراف الأسلاك في المقبس

أدخل أطراف الأسلاك المزودة بأطراف توصيل ذكرية مستوية بشكل مسموع في المقبس (191 972 713). تأكد عندها من الترتيب الصحيح للكابلات! يجب أن يكون كل من مشبك القفل الأحمر الخاص بالقابس، وأرقام غرف المقبس 1،2،3 مرئيًا من الأعلى.

تجهيز كابلات المهايئ المزودة بأطراف أسلاك

تكرار خطوات العمل

كرر هذه الخطوات للمهايئات الثلاثة الأخرى

تركيب المصابيح في السيارة

إزالة تنجيد الجوانب

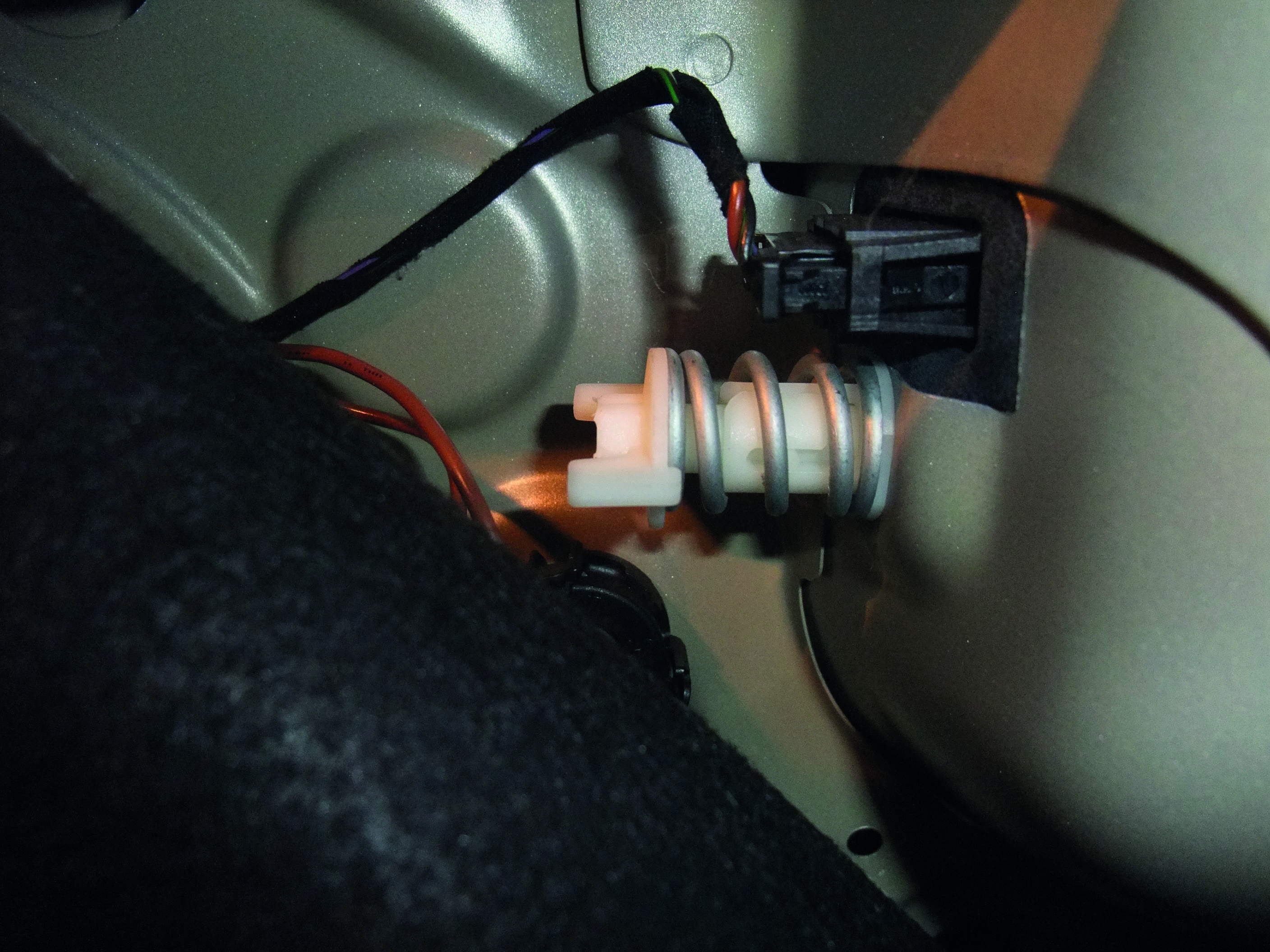

افتح باب شنطة السيارة. قم بسحب تنجيد الجوانب في شنطة السيارة إلى الخلف، حتى يسهل الوصول إلى المسمار المخرش.

إزالة المصباح

حرر قابس التوصيل، وقم بسحبه من المصباح.

قم بفك المسمار المخرش من المصباح

انزع المصباح من هيكل السيارة إلى الخلف

إدخال المهايئ

أدخل المهايئ في مصباح الليد (المصباح الخارجي). ثم ادفع مشبك القفل الأحمر حتى التوقف في اتجاه المصباح.

إدخال مصباح الليد

أدخل مصباح الليد في هيكل السيارة، وثبته باستخدام الصامولة المخرشة.
تنبيه! عند الإدخال، انتبه إلى المجاري الموجودة على المصباح.

توصيل المقبس بالقابس

قم بتوصيل مقبس المهايئ بقابس ضفيرة الأسلاك في السيارة

إزالة الرفرف

حرر الرفرف من باب شنطة السيارة، وقم بإزالته.

قم بفك مسامير M8 من المصباح

تنبيه! افصل الشريط البلاستيكي الجانبي الموجود على المصباح لأسفل.

إدخال مصباح الليد الداخلي

أدخل مصباح الليد الداخلي في هيكل السيارة، وثبته بمسامير M8. ضع الشريط البلاستيكي الجانبي على المصباح مرة أخرى.

توصيل المهايئ

قم بتوصيل المهايئ بالمصباح وضفيرة أسلاك السيارة.

تركيب الأجزاء التي تمت إزالتها

أعد تركيب جميع الأجزاء التي تمت إزالتها بترتيب عكسي.

التكويد

قراءة إصدار برنامج وحدة التحكم في جسم السيارة (BCM) — الصورة 9

تحدد وحدة التحكم في جسم السيارة (BCM) التغييرات المحتملة للبايت في القائمة الفرعية. — الصورة 10

نظرًا للخصائص المختلفة للمصابيح ذات اللمبات المتوهجة، والمصابيح المزودة بلمبات ليد، فإن وحدة التحكم، المعروفة أيضًا باسم "وحدة التحكم في جسم السيارة" (BCM) في شركة فولكس فاجن، لا تزال بحاجة إلى "التكويد". يتم عندئذٍ تغيير المعلمات في وحدة التحكم حتى تعمل مصابيح الليد الخلفية بشكل صحيح. إذا لم يحدث هذا، فسيؤدي ذلك إلى ظهور رسائل خطأ في شاشة العرض، ومحدودية وظائف الإضاءة. (قد تكون إضاءة ضوء المكابح في الباب الخلفي أكثر إشراقًا من ضوء المكابح في المصابيح الخارجية).

تنبيه!
لا يكون التحويل ممكنًا مع كل وحدة تحكم في جسم السيارة (BCM). هناك معلومات مختلفة فيما يتعلق بالجيل السادس من سيارات جولف حول، من أي تاريخ إنتاج (للسيارة) تكون سلامة الأداء الوظيفي لوظائف الإضاءة مضمونة. قبل تحويل السيارة إلى مصابيح الليد، من المستحسن قراءة إصدار برنامج وحدة التحكم في جسم السيارة (BCM) (انظر الصورة 9 ).

يوجد عمومًا نموذجان مختلفان من وحدة التحكم في جسم السيارة (BCM): القديم مع إصدارات البرنامج 03XX. والتحويل الاحترافي غير ممكن باستخدام هذا النموذج. إذا كان العميل لا يزال يرغب في تزويد سيارته بمصابيح ليد، فيجب أيضًا تثبيت وحدة تحكم في جسم السيارة (BCM) الجديدة. لا يمكن تحديث وحدة التحكم في جسم السيارة (BCM) القديمة إلى إصدار أحدث للبرنامج.

في حالة وحدة التحكم في جسم السيارة (BCM) الجديدة مع إصدارات البرنامج 05XX (0537 ، 0541)، يكون التحويل ممكنًا بشكل عام. ولكن هناك ميزة خاصة في السيارات التي تحتوي على إصدارات البرامج هذه وكشافات زينون القياسية: بعد تكويد المصابيح الخلفية، لا يكون خيار "ضوء السير المستمر" (الضوء المنخفض الذي يتم تنشيطه دائمًا مع بدء تشغيل المحرك) متاحًا. إذا توجب بقاء هذا الخيار نشطًا، يجب تحديث وحدة التحكم في جسم السيارة (BCM) إلى إصدار أحدث (إصدار البرنامج 0575، أو إصدار أحدث).

إذا تم التحقق من إصدار البرنامج، فسيحدث التكويد. ولهذا الغرض، يتم استدعاء "التكويد الطويل" عن طريق عناصر قائمة النظام الكهربائي المركزي – التكويد. بالنسبة لمصابيح الليد الخلفية، يتم تغيير البايت 18 فقط. تحدد وحدة التحكم في جسم السيارة (BCM) التغييرات المحتملة لهذا البايت في قائمة فرعية (انظر الصورة 10 ).

في هذه الحالة، يجب تغيير البت إلى "04". بعد اكتمال عملية التكويد، لن يتم عرض المزيد من الأخطاء.
