Normas ECE sobre la iluminación de vehículos: aspectos prácticos relevantes para los talleres

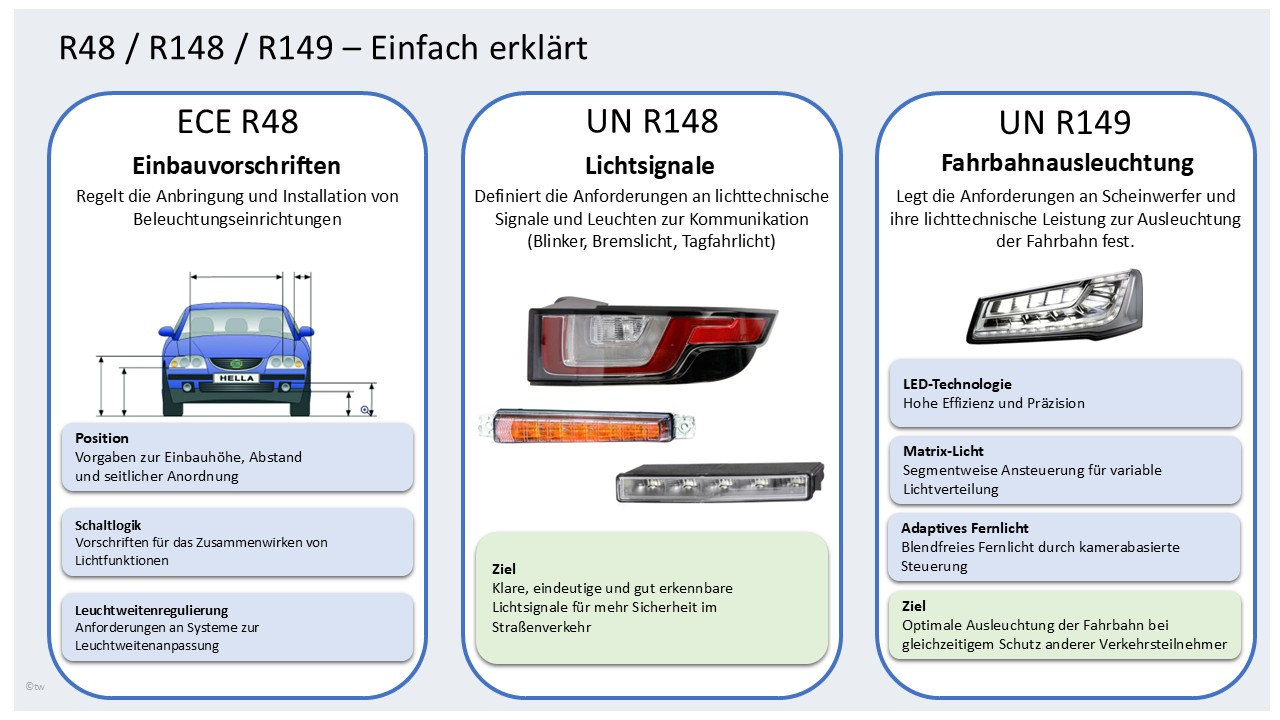

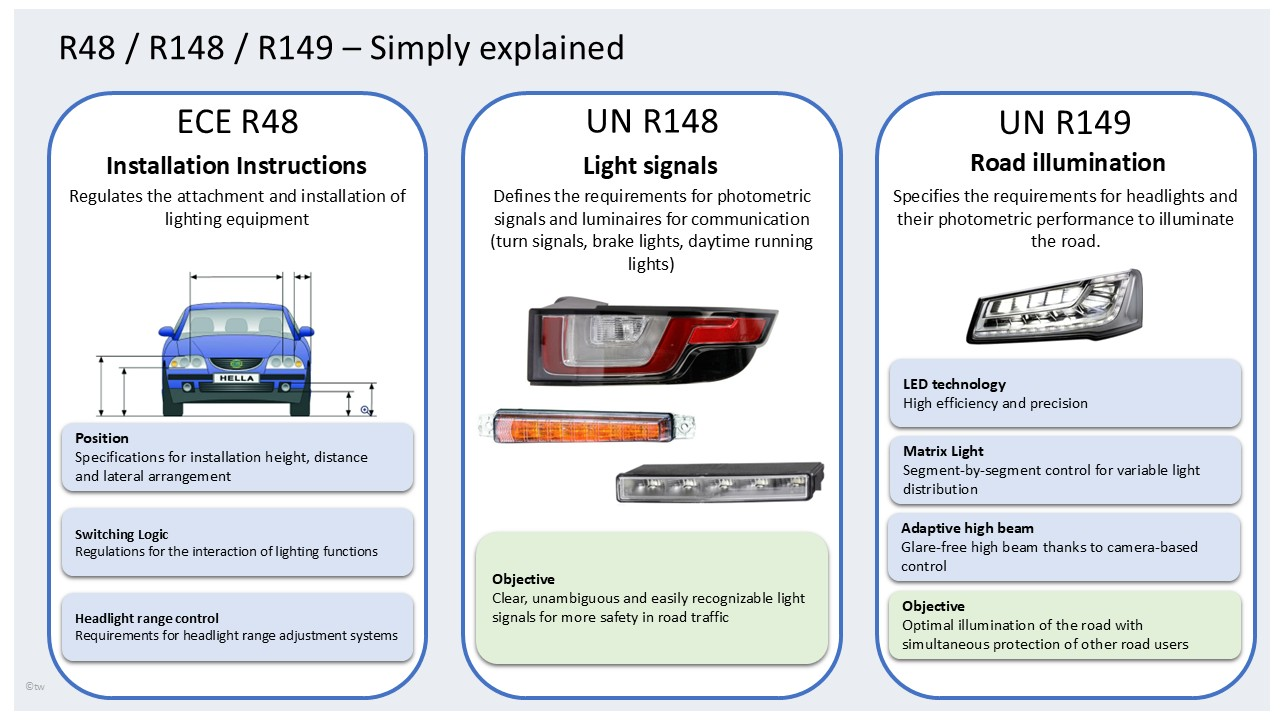

La creciente difusión de los sistemas LED, matriciales y OLED ha transformado profundamente los requisitos luminotécnicos en los vehículos. Las normativas anteriores, específicas para los distintos tipos de faros y pilotos, no contemplaban plenamente las características de los sistemas modernos controlados por software. Por ello, se han unificado y modernizado numerosas normas en el marco de la ECE/ONU. En la actualidad, los reglamentos de la ONU R148, R149 y R150 constituyen especialmente la base de la iluminación moderna de los vehículos. Al mismo tiempo, el Reglamento ECE R48 sigue siendo la normativa de referencia para la instalación de los sistemas de iluminación.

Los sistemas modernos de faros constan de una fuente de luz, un sistema óptico, componentes electrónicos y software. Solo la interacción de estos componentes produce la función lumínica homologada. Las unidades de control definen parámetros como la distribución de la luz, el control de segmentos y el brillo. Además, se realiza una codificación específica para cada vehículo. Si se instala un faro sin la parametrización adecuada, las funciones adaptativas pueden verse limitadas o desactivadas. Incluso las piezas de recambio que parecen idénticas a simple vista no ofrecen necesariamente la misma distribución de la luz si no cuentan con el software adecuado.

Las luces LED de recambio no homologadas se encuentran entre las fuentes de averías más habituales en el día a día de un taller. La fuente de luz, la óptica y la electrónica forman una unidad homologada desde el punto de vista constructivo. Los más pequeños cambios influyen en la distribución de la luz y en la línea de transición entre la luz y la oscuridad. Esto puede provocar un deslumbramiento excesivo o colores de luz no permitidos. Por tanto, que un sistema de iluminación parezca más luminoso no significa necesariamente que cumpla los requisitos legales. El uso de componentes no homologados conlleva la anulación de la autorización de funcionamiento.

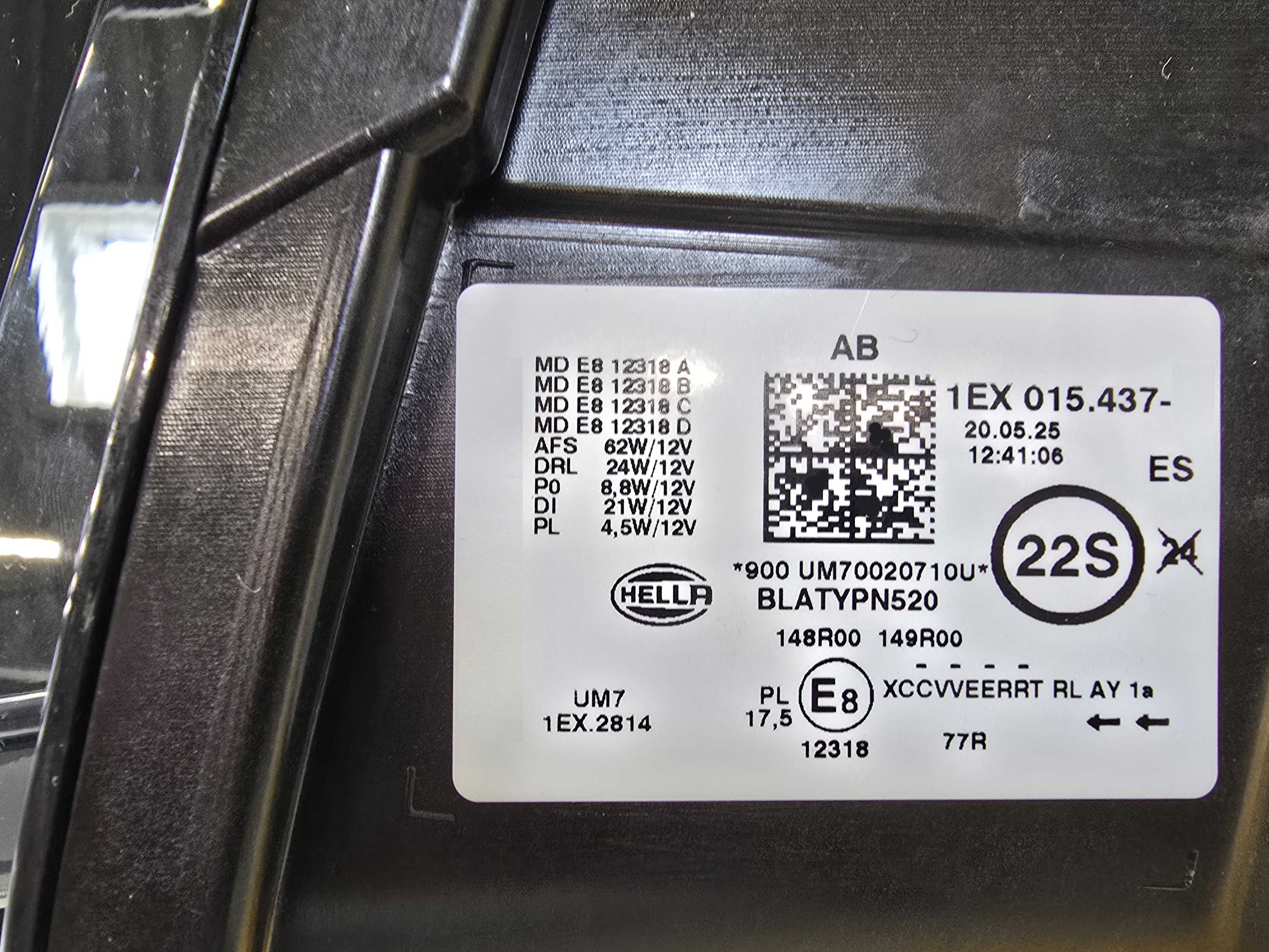

Los sistemas de iluminación LED y OLED modernos se prueban y homologan como un conjunto completo, teniendo en cuenta todas sus características fotométricas. La homologación abarca todo el sistema, compuesto por la fuente de luz, la óptica, los conductores de luz, la electrónica, la carcasa y la distribución de la luz resultante. Solo la interacción de todos los componentes garantiza las características luminotécnicas prescritas en cuanto a intensidad luminosa, color de la luz, luminancia y reconocimiento de las señales.

Por este motivo, no se permiten, en principio, las reparaciones parciales en las luces LED y OLED homologadas. La sustitución de módulos LED individuales, pantallas OLED, guías de luz o componentes electrónicos modifica el modelo homologado de la luminaria. Aunque se pueda restablecer el funcionamiento de algunos segmentos luminosos, la luminaria ya no se corresponderá necesariamente con el modelo que se sometió a ensayo inicialmente.

A esto hay que añadir que las luces LED y OLED modernas suelen diseñarse como módulos encapsulados. Los módulos de iluminación, la electrónica de control y los elementos ópticos están unidos de forma permanente entre sí y no pueden separarse sin que se produzcan daños. Por este motivo, muchos fabricantes de vehículos no ofrecen componentes individuales para su reparación, sino unidades de iluminación completas.

Los sistemas de iluminación adaptativa funcionan con cámaras y un control electrónico por segmentos. El sistema de sensores detecta a otros usuarios de la vía pública y ajusta automáticamente la distribución de la luz. Es posible ocultar de forma selectiva determinadas zonas de la luz de carretera sin oscurecer el resto de la calzada. Esta función se basa en una comunicación continua entre la cámara, la unidad de control y el módulo de faros. Los datos erróneos de los sensores suelen provocar la desactivación de las funciones adaptativas.

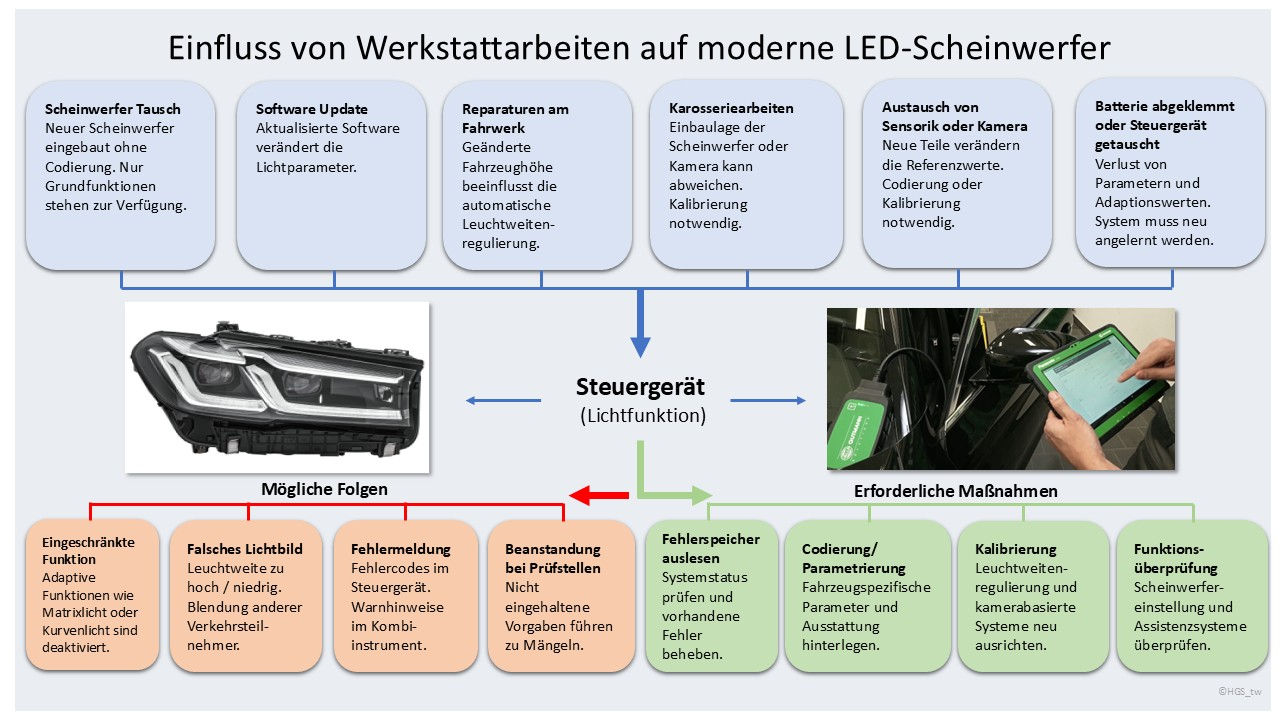

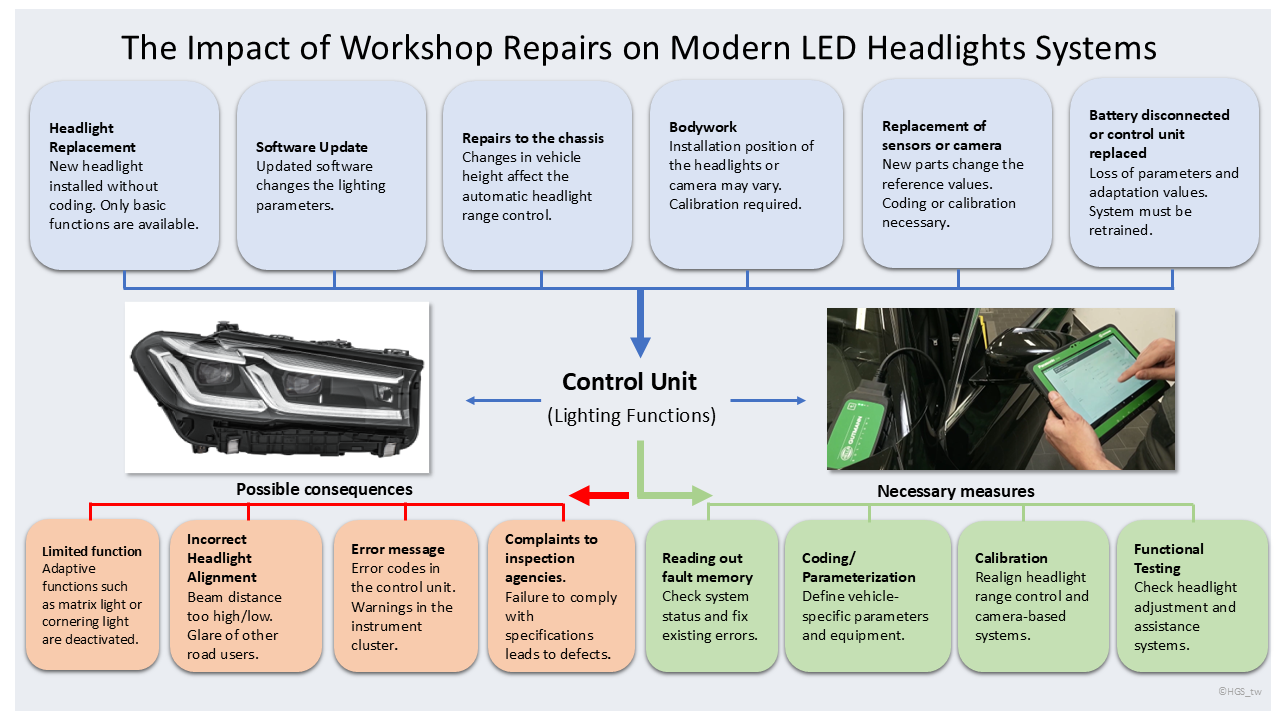

Tras realizar trabajos en el parabrisas, el chasis o la estructura del vehículo, suele ser necesario realizar una calibración. Los cambios en la posición del sensor influyen en la percepción del entorno y, por lo tanto, en el control de la iluminación. Si no se realiza la calibración, el sistema suele pasar a un estado de funcionamiento seguro. En la práctica, esto suele manifestarse en forma de luces de cruce permanentes a pesar de que la función Matrix esté activada. La calibración se realiza mediante un dispositivo de diagnóstico adecuado, de acuerdo con las instrucciones del fabricante.

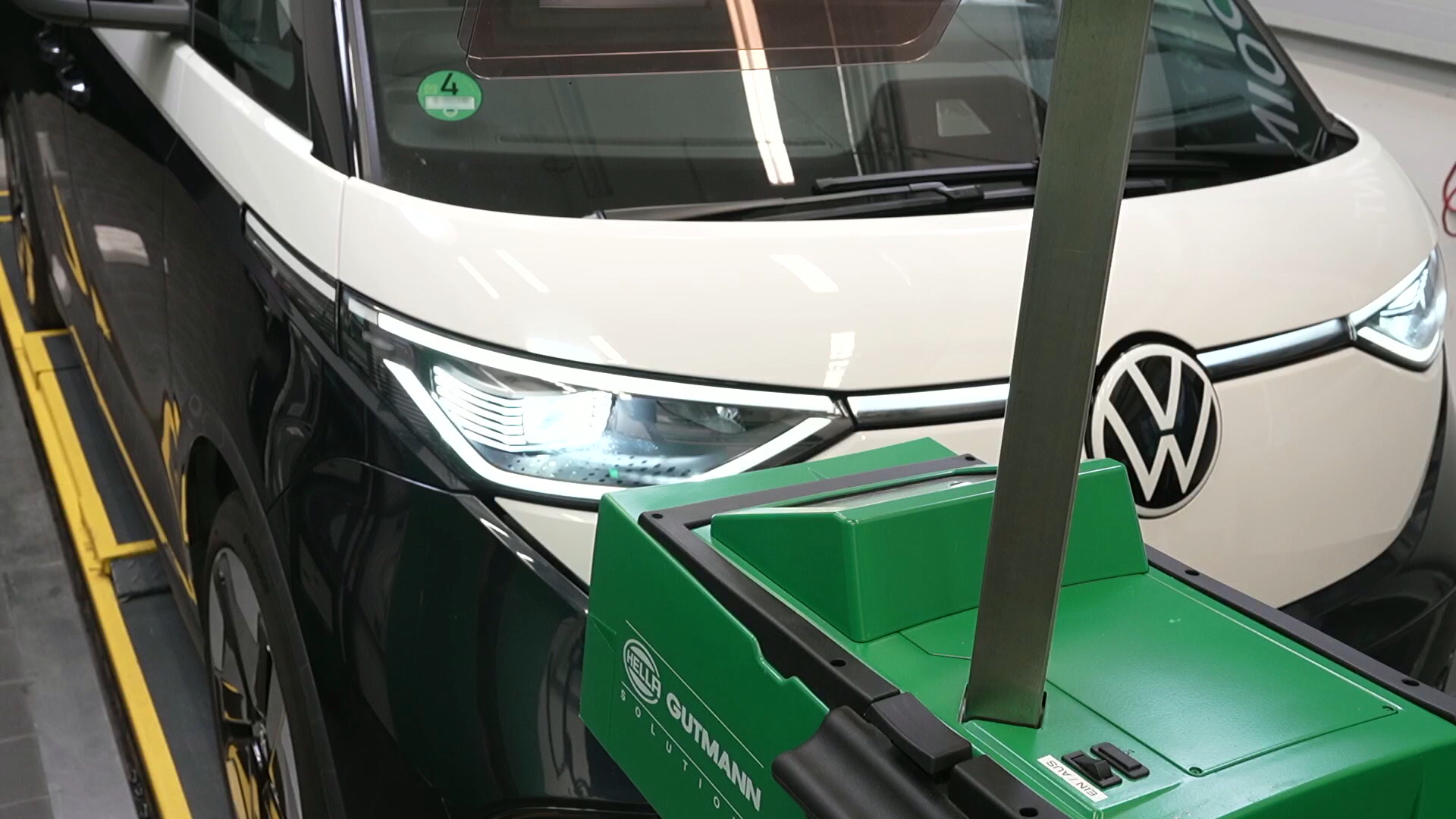

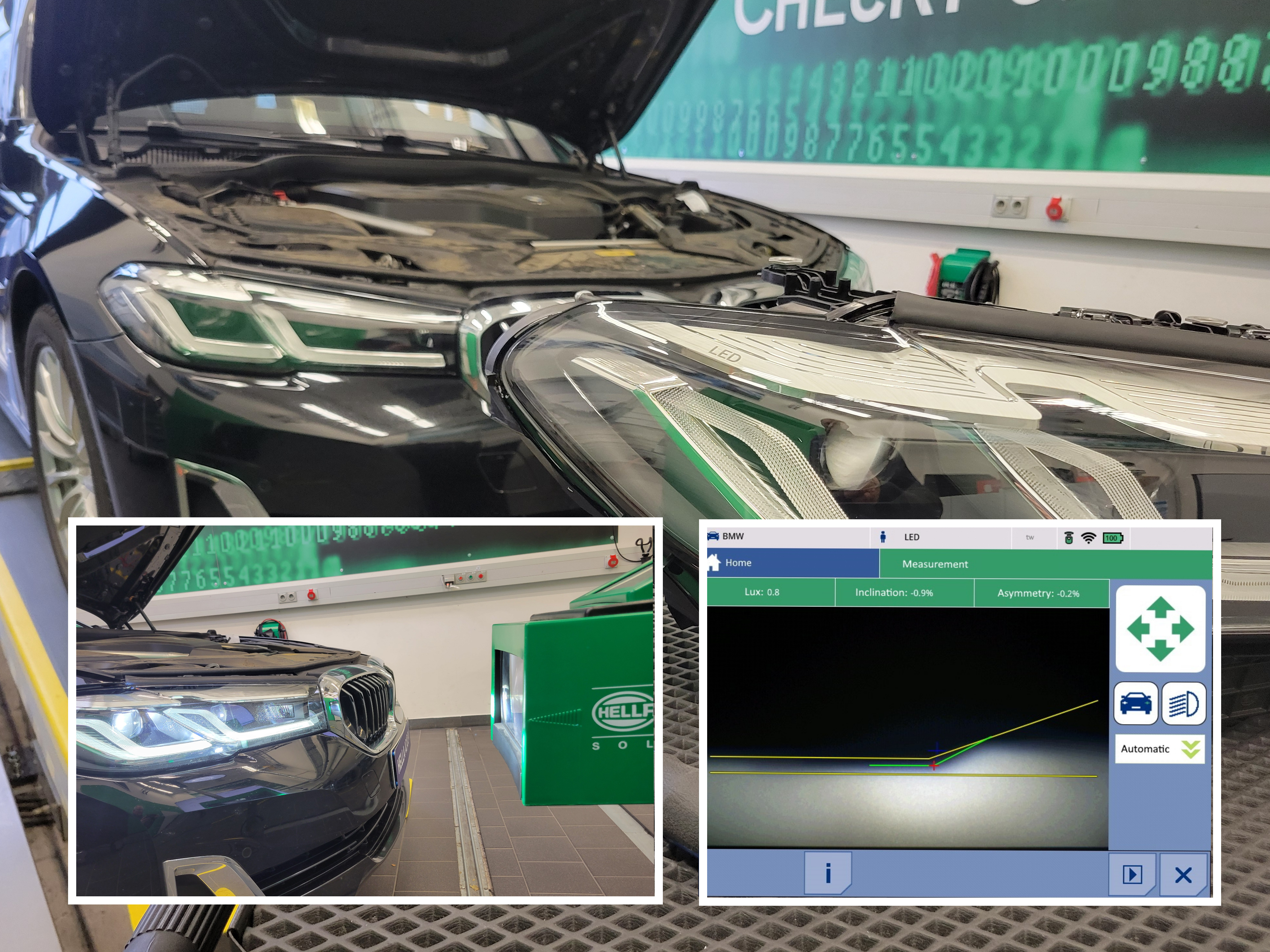

Las actualizaciones de software también influyen cada vez más en las funciones luminotécnicas. Tras una actualización, la distribución de la luz puede variar sin que ello suponga un defecto técnico. En estos casos, lo primero que hay que hacer es comprobar la versión del software y los parámetros del sistema. A continuación, se comprueba el sistema de regulación del alcance de los faros y se realiza una inspección visual con el regloscopio. En este sentido, siempre son determinantes las especificaciones actuales del fabricante y no la impresión subjetiva previa que pueda dar el patrón de iluminación.

Actualmente, los reglamentos de la ECE y de la ONU forman parte del día a día de los talleres. Los sistemas de iluminación modernos están formados por componentes mecánicos, electrónicos y controlados por software que, en conjunto, generan la función lumínica homologada. Muchas averías no se deben a componentes defectuosos, sino a una codificación incorrecta, una calibración inadecuada o modificaciones no autorizadas en el sistema. Una diagnosis sistemática y el cumplimiento de las especificaciones del fabricante ayudan a evitar reclamaciones y a garantizar el funcionamiento seguro de los sistemas de iluminación modernos.
