Warum lässt sich ein LED-Scheinwerfer trotz funktionierender Lichtquelle dennoch als defekt diagnostizieren?

Die Lichtquelle ist nur ein Bestandteil des Gesamtsystems. Fehler in Steuergeräten, der Buskommunikation oder der Sensorik können dazu führen, dass einzelne Lichtfunktionen deaktiviert oder eingeschränkt werden. Deshalb sollte die Diagnose neben der elektrischen Prüfung immer auch die Kommunikation mit den beteiligten Steuergeräten sowie gespeicherte Diagnoseparameter berücksichtigen. Ein funktionsfähiges LED-Modul schließt einen Systemfehler nicht aus.

Welche Bedeutung hat das Temperaturmanagement für die Lebensdauer eines LED-Hauptscheinwerfers?

Die Lichtleistung und Lebensdauer von LEDs hängen wesentlich von der Betriebstemperatur ab. Kühlkörper, Lüfter oder wärmeleitende Bauteile sorgen dafür, dass die zulässigen Sperrschichttemperaturen nicht überschritten werden. Verschmutzungen, beschädigte Lüfter oder eine eingeschränkte Wärmeableitung können zur Leistungsreduzierung, vorzeitigem Verschleiß oder zum Ausfall einzelner LED-Module führen. Deshalb gehört die Kontrolle des Kühlsystems zur systematischen Diagnose.

Warum kann nach Fahrwerksarbeiten eine Kalibrierung des LED-Lichtsystems erforderlich sein?

Arbeiten an Fahrwerk, Achsgeometrie oder Fahrzeughöhe verändern die räumliche Lage des Fahrzeugs. Dadurch können Referenzwerte der automatischen Leuchtweitenregulierung und weiterer Lichtfunktionen nicht mehr mit den tatsächlichen Fahrzeugdaten übereinstimmen. Eine Kalibrierung stellt sicher, dass Sensoren und Aktuatoren wieder mit den korrekten Sollwerten arbeiten und die Lichtverteilung den Herstellervorgaben entspricht.

Welche Rolle spielt die Buskommunikation bei modernen LED-Hauptscheinwerfern?

LED-Hauptscheinwerfer sind Bestandteil eines vernetzten Fahrzeugsystems. Die Steuergeräte tauschen kontinuierlich Informationen mit dem Bordnetz sowie weiteren Systemen wie Kamera-, Lenk- oder Fahrdynamiksteuergeräten aus. Fehler auf CAN- oder LIN-Bus können deshalb Lichtfunktionen beeinträchtigen, obwohl am Scheinwerfer selbst kein Defekt vorliegt. Eine Busdiagnose gehört daher zur vollständigen Fehlersuche.

Warum müssen Steuergeräte oder LED-Hauptscheinwerfer nach dem Austausch häufig registriert oder initialisiert werden?

Neue Komponenten verfügen zunächst nicht über die fahrzeugspezifischen Parameter des jeweiligen Fahrzeugs. Erst durch Registrierung, Initialisierung oder Parametrierung werden sie korrekt in die Fahrzeugarchitektur eingebunden. Abhängig vom System werden dabei Identifikationsdaten, Konfigurationswerte oder Kalibrierdaten übernommen. Ohne diese Schritte können Fehlfunktionen, Diagnoseeinträge oder eingeschränkte Lichtfunktionen auftreten.

Woran erkennt man, ob ein Fehler im LED-Treiber oder im LED-Modul selbst liegt?

Ein Defekt des LED-Treibers äußert sich häufig durch den vollständigen Ausfall einer Lichtfunktion, sporadisches Flackern oder entsprechende Diagnoseeinträge. Defekte LED-Module zeigen dagegen häufig einzelne ausgefallene Segmente oder dauerhaft reduzierte Lichtleistung. Die eindeutige Zuordnung erfolgt über Spannungsprüfung, Diagnoseparameter, Stellgliedtests sowie den Vergleich mit den Herstellervorgaben.

Warum reicht nach einer Reparatur häufig die mechanische Scheinwerfereinstellung allein nicht aus?

Bei modernen LED-Lichtsystemen beeinflussen elektronische Steuergeräte, Sensoren und Fahrerassistenzsysteme die Lichtverteilung. Selbst wenn die mechanische Grundeinstellung korrekt ist, können fehlende Kalibrierdaten oder nicht initialisierte Komponenten zu einer fehlerhaften Regelung führen. Nach bestimmten Reparaturen sind daher sowohl die mechanische Einstellung als auch elektronische Kalibrier- und Funktionsprüfungen erforderlich.

Warum unterscheiden sich Diagnose- und Kalibrierabläufe trotz ähnlicher LED-Technik zwischen verschiedenen Fahrzeugmodellen?

Obwohl die grundlegende LED-Technologie vergleichbar ist, unterscheiden sich Fahrzeugarchitektur, Softwarestände, Steuergeräte und Vernetzung je nach Hersteller, Modell und Ausstattungsvariante. Dadurch variieren Diagnosefunktionen, Kalibrierverfahren und erforderliche Initialisierungsschritte. Maßgeblich sind daher stets die fahrzeugspezifischen Reparatur- und Serviceinformationen sowie die jeweils vorgesehenen Diagnoseabläufe.

LED-Hauptscheinwerfer in asiatischen Fahrzeugen – Wissenswertes für den Werkstattalltag

LED-Hauptscheinwerfer gehören heute in vielen asiatischen Fahrzeugmodellen zur Serienausstattung. Besonders Fahrzeuge von Hyundai und Toyota nutzen LED-Lichtsysteme für Abblendlicht, Fernlicht, Tagfahrlicht sowie adaptive Lichtfunktionen. Im Vergleich zu Halogen- oder Xenon-Systemen ermöglichen LED-Scheinwerfer eine hohe Lichtausbeute bei geringer Leistungsaufnahme und kompakter Bauweise.

Gleichzeitig steigen jedoch die Anforderungen an Diagnose, Kalibrierung und Reparatur.

Im Werkstattalltag sind neben elektrischen Prüfungen zunehmend Kenntnisse über Steuergerätekommunikation, Temperaturmanagement und Fahrerassistenzsysteme erforderlich. Moderne LED-Hauptscheinwerfer sind häufig mit Kameras, Radar- oder Steuergerätesystemen vernetzt und Bestandteil von ADAS-Funktionen. Die nachfolgenden Informationen werden beispielhaft an einem Toyota LED-Hauptscheinwerfer dargestellt.

LED-Hauptscheinwerfer als vernetzte Systeme:
Moderne LED-Hauptscheinwerfer in asiatischen Fahrzeugen übernehmen verschiedene Lichtfunktionen und sind häufig mit Steuergeräten sowie Fahrerassistenzsystemen vernetzt, wodurch die Anforderungen an Diagnose und Service deutlich steigen.

Hybrid-Scheinwerfer mit Shutter-Technologie:
Hybrid-Hauptscheinwerfer kombinieren LED- und Halogentechnik, wobei Abblend- und Fernlicht über dieselbe LED-Lichtquelle erzeugt und mithilfe eines beweglichen Shutters innerhalb weniger Millisekunden umgeschaltet werden.

Kommunikation über das Bordnetz:
Die Scheinwerfersteuergeräte kommunizieren über CAN- oder LIN-Bus mit dem Bordnetz sowie weiteren Steuergeräten und verarbeiten Signale beispielsweise von Lichtschalter, Lenkwinkel-, Kamera- und Regensensoren.

Systematische Diagnose erforderlich:
Typische Fehlerursachen reichen von Feuchtigkeit und defekten LED-Treibersteuergeräten bis zu Kommunikationsfehlern im Bordnetz, weshalb Sichtprüfung, elektrische Messungen und die Auswertung des Fehlerspeichers systematisch durchgeführt werden müssen.

Kalibrierung nach Reparaturen beachten:
Nach dem Austausch von Steuergeräten oder Hauptscheinwerfern können Registrierung, Initialisierung, Einstellung oder Kalibrierung erforderlich sein, wobei Herstellervorgaben sowie geeignete Diagnose- und Kalibriertechnik konsequent einzuhalten sind.

Die nachfolgenden technischen Informationen und Tipps für die Praxis wurden von HELLA erstellt, um Kfz-Werkstätten in ihrer Arbeit professionell zu unterstützen. Die hier auf dieser Webseite bereitgestellten Informationen sollen nur von einschlägig ausgebildetemFachpersonal genutzt werden.

LED-Hauptscheinwerfer bestehen aus mehreren elektronischen und optischen Komponenten, die aufeinander abgestimmt arbeiten. Im Gegensatz zu konventionellen Halogen-Scheinwerfern erfolgt die Lichtentstehung nicht über einen Glühfaden, sondern über Halbleiterbauelemente.

Die wesentlichen Bestandteile eines LED-Hauptscheinwerfers sind LED-Module für Abblend- und Fernlicht, elektronische Steuergeräte, Kühlkörper, Projektions- oder Reflektor Systeme, Tagfahrlicht- und Blinker Module, Leuchtweitenregulierung sowie das abgedichtete Gehäuse.

Aufbau und Funktion eines Hybrid-Hauptscheinwerfers

Der nachfolgend dargestellte Hybrid-Hauptscheinwerfer kombiniert LED- und Halogentechnologie zur Realisierung verschiedener Lichtfunktionen.

Die Funktionen Abblendlicht, Fernlicht und Tagfahrlicht werden durch LED-Komponenten erzeugt. Die Fahrtrichtungsanzeige erfolgt über eine Halogen-Glühlampe.

LED-Projektionsmodul mit Shutter-Funktion

Das LED-Projektionsmodul erzeugt sowohl das Abblendlicht als auch das Fernlicht mit derselben LED-Lichtquelle und derselben Projektionslinse. Die Umschaltung zwischen den beiden Lichtfunktionen erfolgt nicht über eine zweite Lichtquelle, sondern mithilfe einer beweglichen Blende, dem sogenannten Shutter.

Abblendlichtbetrieb

Im Abblendlichtbetrieb befindet sich der Shutter im Strahlengang und verdeckt den oberen Anteil des Lichtbündels. Dadurch wird das Licht vor der Projektion durch die Linse gezielt begrenzt. Es entsteht die charakteristische Hell-Dunkel-Grenze, welche die Fahrbahn optimal ausleuchtet und gleichzeitig eine Blendung des Gegenverkehrs verhindert.

Fernlichtbetrieb

Beim Einschalten des Fernlichts wird der Shutter über einen Elektromagneten betätigt und aus dem Strahlengang bewegt. Dadurch wird das vollständige Lichtbündel der LED freigegeben und kann über die Projektionslinse auf die Fahrbahn projiziert werden. Das Lichtbild reicht nun deutlich weiter in die Ferne und beleuchtet zusätzlich den Bereich oberhalb der Hell-Dunkel-Grenze.

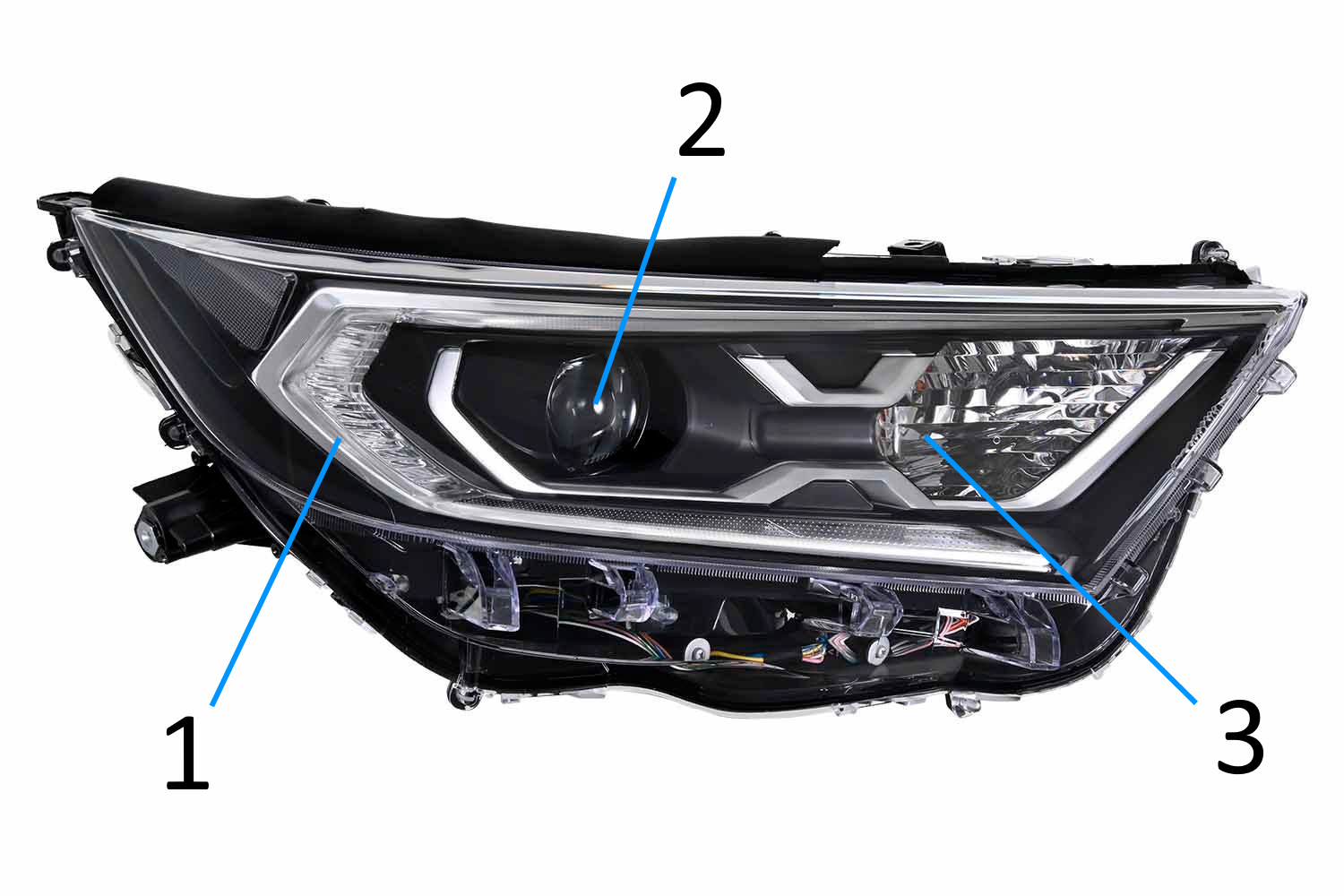

Hybrid-Hauptscheinwerfer 1.Leuchteinheit für Tagfahrlicht 2. LED- Projektionsmodul für Abblend- und Fernlicht 3. Leuchteinheit für Blinklicht

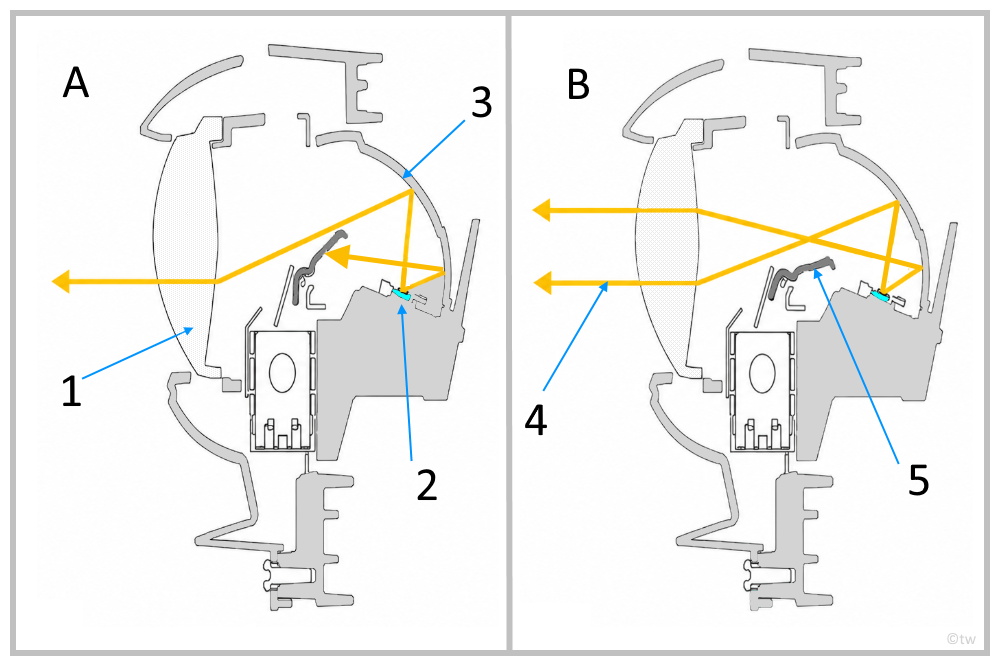

Beispielhafte Darstellung der Shutter Funktion für Abblend- und Fernlicht. A. Abblendlicht B. Fernlicht 1. Linse 2. LED 3. Reflektor 4. Lichtstrahl 5.Shutter

Umschaltung zwischen Abblend- und Fernlicht

Der Wechsel zwischen Abblend- und Fernlicht erfolgt innerhalb weniger Millisekunden. Da die LED-Lichtquelle während des Umschaltvorgangs in der Regel dauerhaft eingeschaltet bleibt und lediglich die Position des Shutters verändert wird, erfolgt der Funktionswechsel nahezu verzögerungsfrei.

Je nach Scheinwerferkonzept wird im Fernlichtbetrieb die Ansteuerung der LED-Module angepasst, sodass diese mit einer höheren elektrischen Leistung betrieben werden. Dadurch lassen sich Lichtstärke und Reichweite erhöhen.

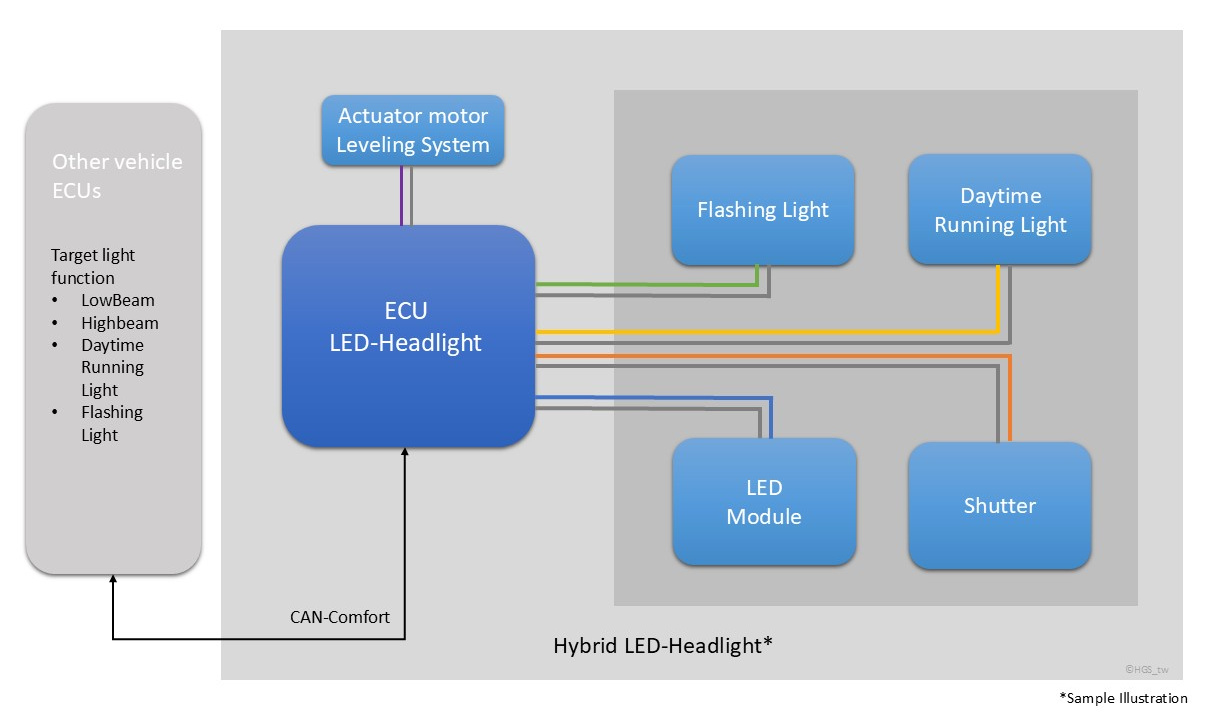

Die schematische Darstellung zeigt beispielhaft die Vernetzungstopologie eines Hybrid-Hauptscheinwerfers

Kommunikation im Bordnetz

Die einzelnen Lichtfunktionen des LED-Hauptscheinwerfers werden über die am Scheinwerfergehäuse montierten Steuergeräte angesteuert. Die fahrzeuginterne Kommunikation erfolgt durch die Vernetzung der Scheinwerfersteuergeräte mit dem Bordnetzsteuergerät sowie mit den Steuergeräten einzelner Fahrerassistenzsysteme über das Datenbussystem je nach Fahrzeugarchitektur über CAN- oder LIN-Bus.

Das Steuergerät verarbeitet unter anderem Signale des Lichtschalters, der Fahrzeuggeschwindigkeit, des Lenkwinkels sowie Informationen von Kamera- und Regensensoren.

Beim Toyota Corolla und Toyota RAV4 sind die Lichtsysteme je nach Fahrzeugausstattung mit den Fahrerassistenzsystemen wie Fernlichtassistent, Spurhalteassistent oder adaptiver Geschwindigkeitsregelung vernetzt.

Ausfallursachen und Auswirkungen

Zu den häufigsten Fehlerursachen gehören Feuchtigkeit im Scheinwerfergehäuse, defekte LED-Treibersteuergeräte sowie Unterbrechungen oder Kurzschlüsse in der Spannungsversorgung. Ebenfalls relevant sind äußere Beschädigungen oder mechanische Defekte, beschädigte Steckverbindungen, thermische Überlastungen der LED-Module und Kommunikationsfehler im Bordnetz.

Mögliche Symptome sind flackernde LED-Segmente, der Ausfall einzelner Lichtfunktionen, Fehlermeldungen im Kombiinstrument oder eine fehlerhafte adaptive Lichtverteilung.

Diagnose moderner LED-Lichtsysteme

Bei der Diagnose von LED-Hauptscheinwerfern ist ein systematisches Vorgehen erforderlich. Neben dem Scheinwerfer selbst sind auch die elektrische Peripherie sowie die Ansteuerung durch das Bordnetz auf mögliche Fehler zu prüfen.

Zu Beginn der Diagnose sollte die Kundenbeanstandung genau erfasst werden. Dabei ist festzustellen, welche Lichtfunktion betroffen ist (z. B. Abblendlicht, Fernlicht, Tagfahrlicht oder Blinker), ob der Fehler dauerhaft oder sporadisch auftritt und ob eine oder beide Fahrzeugseiten betroffen sind. Diese Informationen helfen, die weitere Fehlersuche gezielt einzugrenzen.

Sichtprüfung

Zu Beginn der Diagnose sollten Gehäuse, Steckverbindungen und Leitungen auf Beschädigungen, Feuchtigkeit oder Korrosion überprüft werden. Ebenso sind Kühlkörper und Lüfter auf Verschmutzungen oder mechanische Schäden zu kontrollieren.

Elektrische Prüfung

Anschließend erfolgt die Prüfung der Spannungsversorgung einschließlich Masseverbindungen, Sicherungen und Spannungsabfällen unter Last. Je nach Fahrzeugmodell liegt die Bordspannung typischerweise zwischen 12 und 14,5 Volt.

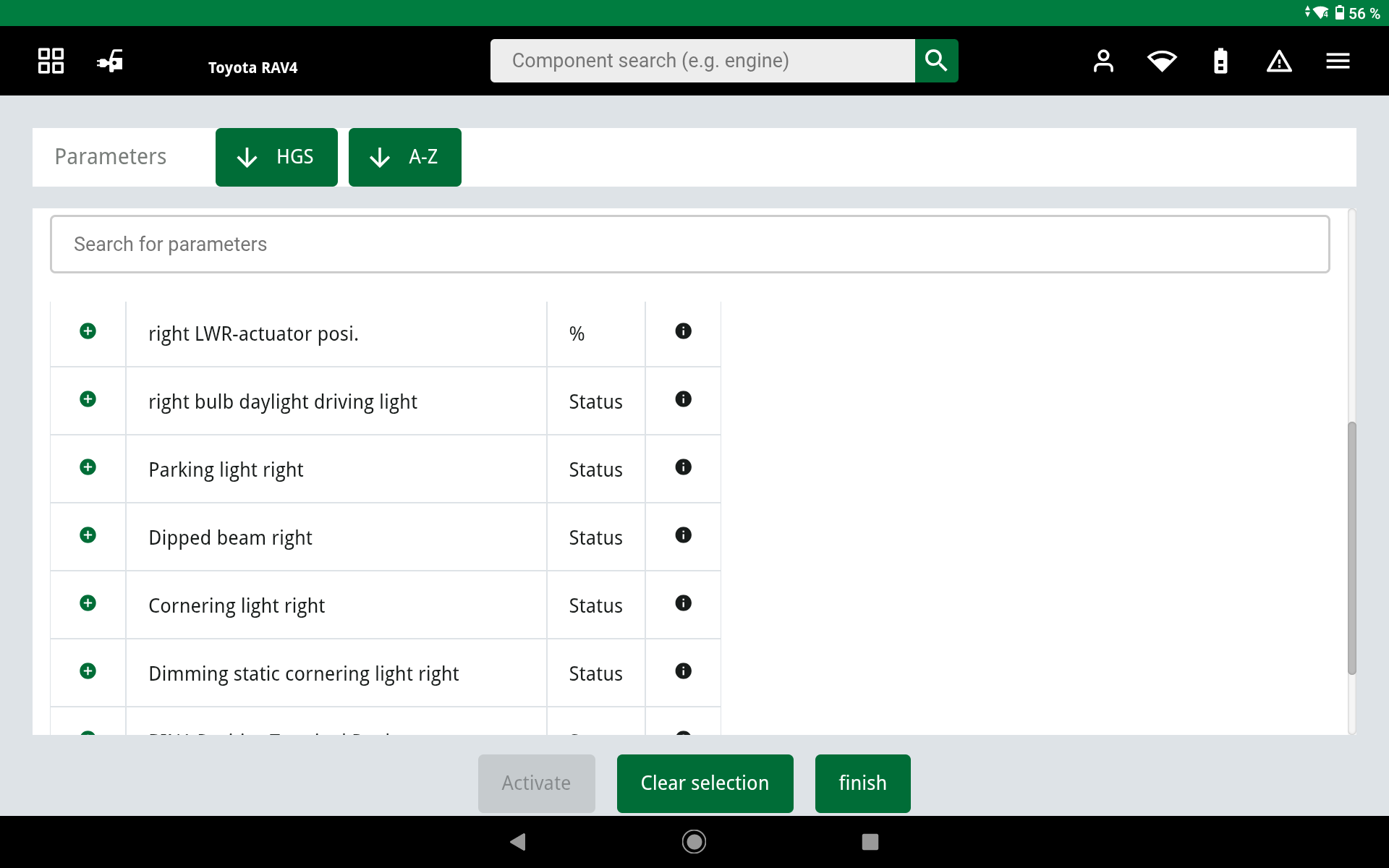

In dieser Funktion können die gewünschten Parameter ausgewählt, ausgelesen und bewertet werden.

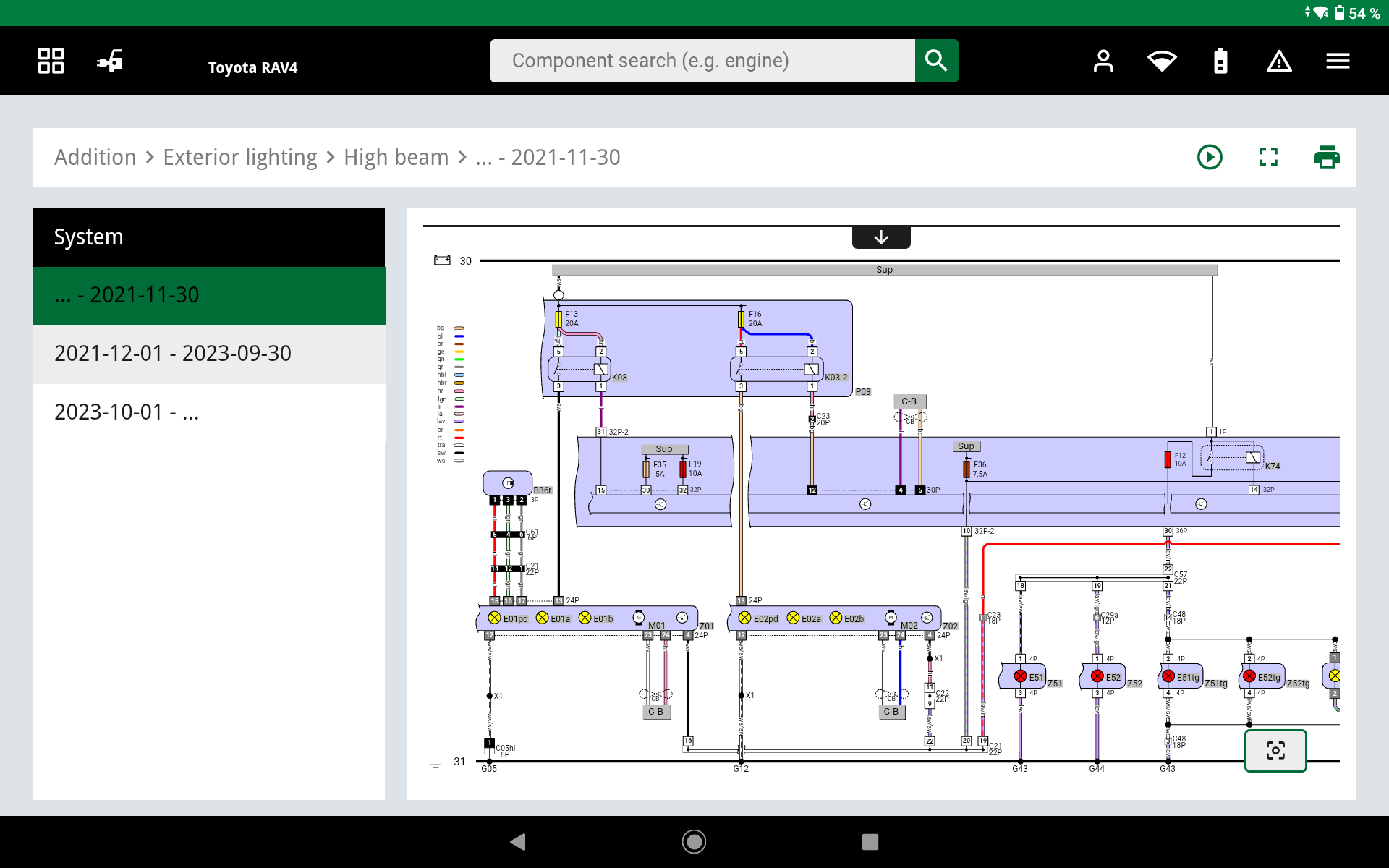

Systemspezifische Schaltpläne können zur Fehlersuche aus den Fahrzeuginformationen herangezogen werden. Hier kann zum Beispiel die PIN-Belegung am Scheinwerfer abgelesen und für die weitere Fehlersuche herangezogen werden.

Steuergeräte-Diagnose

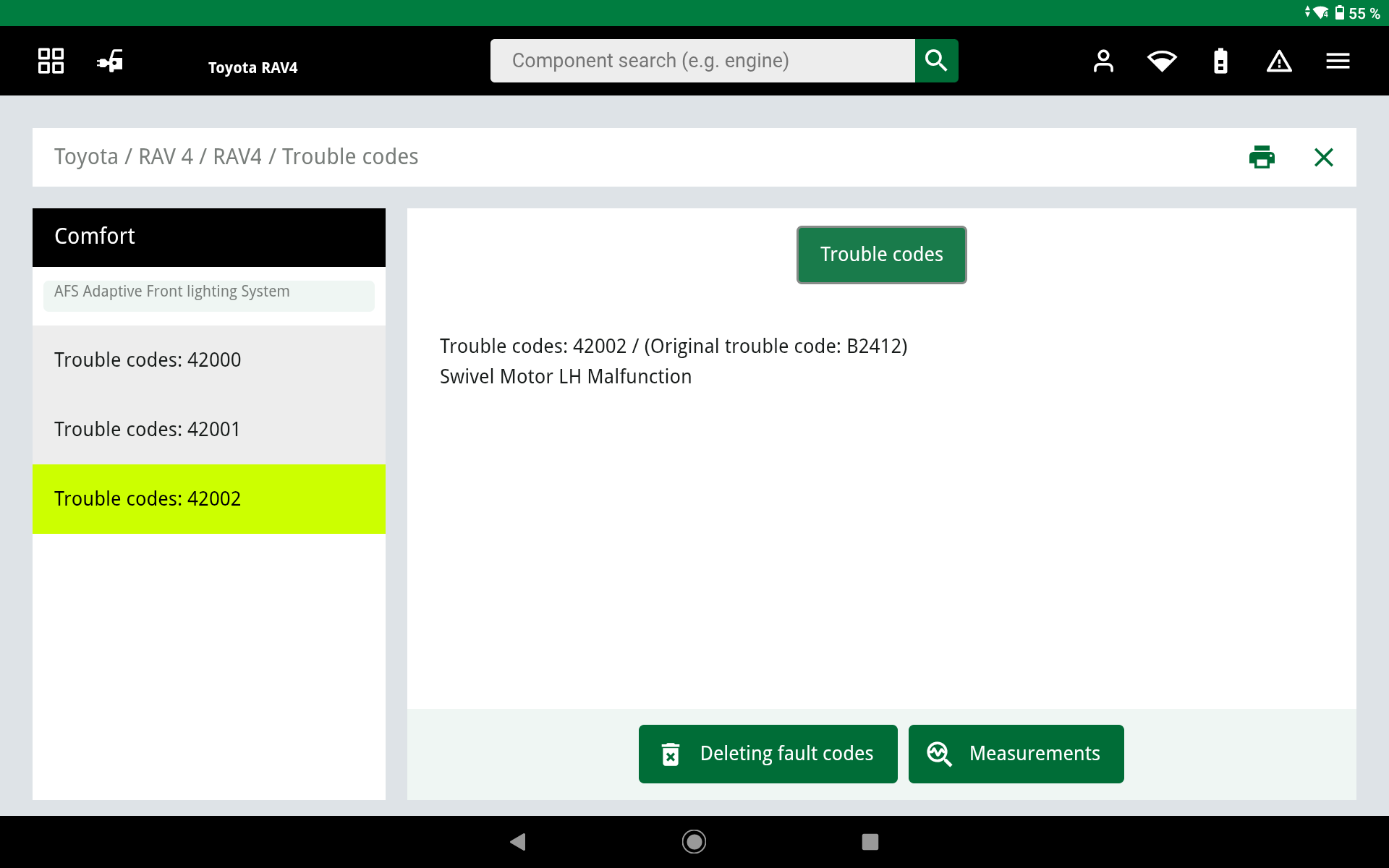

Die Systemfunktionen der LED-Scheinwerfer werden kontinuierlich überwacht. Auftretende Fehler werden im Fehlerspeicher des Steuergerätes abgelegt und können mit einem geeigneten Diagnosegerät ausgetauscht werden. Je nach System können zusätzliche Parameter angezeigt und zur Fehlersuche herangezogen werden. Je nach System und Diagnosegerät können Fehlercodes ausgelesen, Stellgliedtests durchgeführt, Softwarestände und Kalibrierdaten überprüft werden.

Typische Fehlercodes sind beispielsweise B2430 (LED-Scheinwerfer Fehlfunktion) oder B2412/2413 (Fehler im Stromkreis des Scheinwerfers).

Die tatsächlichen Fehlercodes sind jedoch stets fahrzeugspezifisch zu betrachten.

Kalibrierung und Grundeinstellung

Nach dem Austausch eines Steuergeräts oder eines LED-Scheinwerfers kann es erforderlich sein, das fahrzeugspezifische Anpassungen durchgeführt werden müssen.

Abhängig vom Fahrzeugmodell, der Ausführung des Scheinwerfers sowie dem verbauten Steuergerät sind zusätzliche Arbeiten mit einem geeigneten Diagnosetool notwendig, um die ordnungsgemäße Funktion des Beleuchtungssystems sicherzustellen.

In den Reparaturanweisungen des Fahrzeugherstellers Toyota werden diese Maßnahmen häufig als Einstellung, Kalibrierung, Initialisierung oder Registrierung bezeichnet. Diese Maßnahmen dienen dazu, neue oder ausgetauschte Komponenten korrekt in das Fahrzeug zu integrieren und ihre einwandfreie Funktion sicherzustellen.

In diesem Zusammenhang können die Begriffe wie folgt beschrieben werden:

Registrierung
Bei der Registrierung wird ein neues Steuergerät oder Bauteil im Fahrzeug bekannt gemacht. Das Fahrzeug erkennt dadurch die verbaute Komponente und kann diese den vorhandenen Systemfunktionen und Fahrzeugdaten zuordnen.

Initialisierung
Die Initialisierung ist die erste Inbetriebnahme eines neuen oder ausgetauschten Bauteils. Hierbei werden grundlegende Betriebsdaten angelegt und das Steuergerät oder die Komponente in das Fahrzeugsystem eingebunden.

Einstellung
Bei einer Einstellung werden vorhandene Parameter oder Funktionen an die Fahrzeuggegebenheiten angepasst. Dazu gehört beispielsweise das Einstellen der Leuchtweite oder die Anpassung bestimmter Systemwerte nach einer Reparatur.

Kalibrierung
Bei der Kalibrierung ermittelt das System Referenzwerte und gleicht Sensoren oder Aktuatoren auf definierte Sollwerte ab. Dadurch wird sichergestellt, dass Funktionen wie die automatische Leuchtweitenregulierung oder LED-Lichtsysteme präzise arbeiten.

Nach dem Ausbau oder Austausch eines Hauptscheinwerfers, nach Unfallreparaturen, Arbeiten am Fahrwerk oder Änderungen der Fahrzeughöhe kann eine Kalibrierung erforderlich sein.

Für eine korrekte Kalibrierung muss das Fahrzeug auf einer ebenen Fläche stehen. Reifenfülldruck, Fahrzeugniveau und Bordspannung sind vor Beginn der Arbeiten zu prüfen. Zusätzlich müssen sämtliche Herstellervorgaben eingehalten werden.

Arbeiten an LED-Hauptscheinwerfern erfordern einen sorgfältigen Umgang mit elektronischen Komponenten. Eine stabile Spannungsversorgung, geeignete Diagnosegeräte sowie ESD-Schutzmaßnahmen sind Voraussetzung für eine fachgerechte Reparatur.

Bei Fahrzeugen mit Fahrerassistenzsystemen müssen nach Reparaturen häufig zusätzliche Systemprüfungen und Kalibrierungen durchgeführt werden.

Je nach Fahrzeugmodell und Scheinwerfertyp lassen sich Steuergeräte, Lüfter, Leuchtweitenmotoren oder Halterungen separat austauschen. Defekte LED-Module oder beschädigte Leiterplatten machen dagegen häufig den Austausch der kompletten Scheinwerfereinheit erforderlich.

Moderne LED-Hauptscheinwerfer asiatischer Fahrzeuge verbinden Lichttechnik, Elektronik und Fahrerassistenzsysteme zu hochintegrierten Gesamtsystemen.

Der Toyota RAV4 verdeutlicht die zunehmende Integration moderner LED-Hauptscheinwerfer in die Fahrzeugarchitektur. Die Lichtfunktionen werden dabei über verschiedene Steuergeräte koordiniert und sind eng mit den Fahrerassistenzsystemen verknüpft.

Für die Werkstatt bedeutet dies steigende Anforderungen an Diagnose, Kalibrierung und Reparatur. Eine systematische Fehlersuche, die Einhaltung der Herstellervorgaben sowie der Einsatz geeigneter Diagnose- und Kalibriertechnik bilden die Grundlage für eine sichere und fachgerechte Instandsetzung.

Die in diesem Beitrag dargestellten Informationen, Abbildungen und Ablaufbeispiele dienen ausschließlich der Vermittlung technischer Zusammenhänge und dem allgemeinen Verständnis moderner Fahrzeugbeleuchtung. Sie ersetzen keine fahrzeugspezifischen Reparatur-, Prüf- oder Einstellanweisungen.

Arbeiten an Beleuchtungsanlagen, Fahrerassistenzsystemen sowie deren Sensorik und Steuergeräten dürfen ausschließlich nach den Vorgaben des jeweiligen Fahrzeugherstellers und unter Verwendung geeigneter Diagnose- und Kalibriertechnik durchgeführt werden. Dabei sind die geltenden gesetzlichen Bestimmungen sowie die jeweils gültigen Herstellerinformationen zu beachten.

Fahrzeugausstattungen, Systemfunktionen und Diagnoseverfahren können je nach Hersteller, Modell, Baujahr und Softwarestand unterschiedlich ausgeführt sein. Maßgeblich sind daher stets die aktuellen Reparatur- und Serviceinformationen des Fahrzeugherstellers.
