Spurwechselassistent

Im Rahmen der Weiterentwicklung der Fahrerassistenzsysteme zur Unfallvermeidung, steigt zunehmend das Interesse an Radarsensoren für Assistenzsysteme für den rückwärtigen Bereich. Immer mehr Fahrzeugmodelle werden serienmäßig mit diesen Sensoren ausgerüstet sein. Aus diesem Grund ist das Thema Diagnose und Reparatur nicht nur für die Markenwerkstatt, sondern auch für die freie Werkstatt früher oder später Bestandteil des Werkstattalltags. In diesem Artikel möchten wir uns speziell mit dem Thema Radarsensoren für Heckanwendungen und deren Einsatz im Fahrerassistenzsystem „Spurwechselassistent“ befassen.

Wichtiger Sicherheitshinweis

Die nachfolgenden technischen Informationen und Tipps für die Praxis wurden von HELLA erstellt, um Kfz-Werkstätten in ihrer Arbeit professionell zu unterstützen. Die hier auf dieser Webseite bereitgestellten Informationen sollen nur von einschlägig ausgebildetem Fachpersonal genutzt werden.
1. Wissenswertes

Radarsensoren in Fahrerassistenzsystemen

Immer mehr Fahrerassistenzsysteme zur Unterstützung des Fahrers werden zunehmend mit Radarsensoren ausgerüstet. Ein Vorteil dieser Technik ist, dass Radarsensoren unabhängig von Witterungsverhältnissen ein präzises Messergebnis erzielen können. Mit der Begrifflichkeit „Radar“ verbindet man in erster Linie Luftfahrt oder Schifffahrt. Dort haben sich diese Systeme seit Jahren etabliert und bewährt. „Radar“ ist die Abkürzung für Radio Detection and Ranging und bedeutet frei übersetzt „Funkortung und Abstandsmessung“.
Vereinfacht dargestellt sendet ein Radargerät gebündelte elektromagnetische Wellen in Lichtgeschwindigkeit, sogenannte Primärsignale, aus. Treffen diese Wellen auf ein Objekt, werden sie als Echos (Sekundärsignale) reflektiert und vom System empfangen und ausgewertet. In der Auswertelektronik des Systems können dann Richtung, Entfernung und Geschwindigkeit bestimmt werden.

Anwendung im Automobilbereich

Radarsensoren werden zur Abstandsmessung in Fahrerassistenzsystemen im Front- und Heckbereich in unterschiedlichen Assistenzsystemen eingesetzt.

Radarsensoren für Frontanwendungen, wie die adaptive Fahrgeschwindigkeitsregelung ACC (Adaptive Cruise Control), sind bereits seit Jahren in unterschiedlichen Kraftfahrzeugen erhältlich.

Im Rahmen der Weiterentwicklung der Fahrerassistenzsysteme zur Unfallvermeidung, steigt zunehmend das Interesse an Radarsensoren für Assistenzsysteme für den rückwärtigen Bereich. Immer mehr Fahrzeugmodelle werden serienmäßig mit diesen Sensoren ausgerüstet sein. Aus diesem Grund ist das Thema Diagnose und Reparatur nicht nur für die Markenwerkstatt, sondern auch für die freie Werkstatt früher oder später Bestandteil des Werkstattalltags.

2. Grundlagen

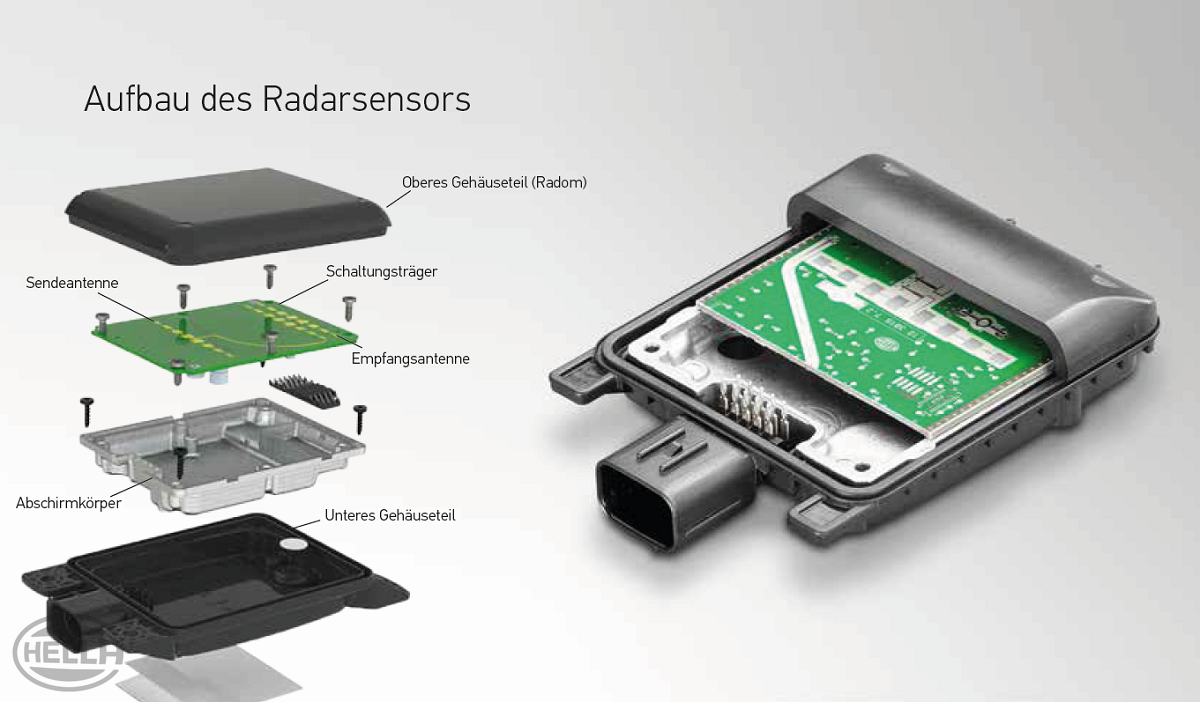

HELLA 24 GHz Radarsensoren

Seit mehr als einem Jahrzehnt produziert HELLA Radarsensoren im Bereich 24 GHz-Schmalband. Bereits 2005 brachte HELLA die erste Generation 24 GHz-Radarsensoren zum Serieneinsatz. Die Sensorik ist für die mittlerweile etablierten Standardfunktionen wie Totwinkelerkennung, Spurwechselassistent sowie rückwärtige Ausparkunterstützung geeignet.

Der Radarsensor erfasst Geschwindigkeits-, Winkel- und Abstandsinformationen von Objekten im Bereich von bis zu 70 Metern hinter dem Fahrzeug und wertet diese aus. Seit der ersten Gerätegeneration wird hier das Modulationsverfahren LFMSK (Linear Frequency Modulation Shift Keying-Verfahren) eingesetzt.

Mit Hilfe dieses Verfahrens kann der Abstand und die Relativgeschwindigkeit mehrerer Ziele mit nur einem Signal (Chirp), dessen Frequenz sich zeitlich verändert, erfasst und bestimmt werden.

In der dritten Radar-Generation wird eine weiterentwickelte FM Variante verwendet, wobei die Modulationsbandbreite auf max. 200 MHz begrenzt ist. Das System arbeitet mit einer durchschnittlichen Sendeleistung von 13 dBm (EIRP) in einem Frequenzband zwischen 24,05 und 24,25 GHz. Die daraus resultierende Ortsauflösung von 0,75 m eignet sich für die realisierten Heck-Funktionen. Zur Winkelbestimmung dient hierbei das Monopuls-Verfahren. Das System führt auf Basis spezifischer Signalverarbeitungsansätze einen Phasenvergleich der Radar-Reflexionen über die verschiedenen Empfangszweige durch.

In der vierten Generation Radarsensoren ist eine weitere Sicherheitsfunktion, der Ausstiegsassistent, integriert. Damit lassen sich Gefahrensituationen, wie vorbeifahrende Fahrzeuge, frühzeitig vor dem Ausstieg erkennen und die Fahrzeuginsassen warnen.

Vorteile dieser Sensortechnik sind:

  • Durch die geringe Baugröße und die guten Übertragungseigenschaften der 24 GHz-Technologie können diese Sensoren verdeckt hinter dem Stoßfänger montiert oder integriert werden
  • Frequenzmodulation und Antennengröße sind perfekt abgestimmt
  • Ausgereifte Massenproduktion der Produkte, Funktionen und Montage
  • Optimales Kosten-Leistungs-Verhältnis im Vergleich zu anderen Radartechnologien

Technische Daten
MessprinzipLFMSK (Linear Frequency Modulation Shift Keying-Verfahren)
Frequenzbereich24,15 GHz/ISM
Bandbreite<= 200 MHz/ISM
Übertragungsleistung<= +20 dBm Höchstleistung, EIRP
Taktzeit1,5 m bei 200 MHz OBW
Geschwindigkeitsmessung
Relatives Geschwindigkeitsintervall
Trennbarkeit

-70 m/s bis +70 m/s
0,32 m/s
Erfassungsbereich – Azimuth165°

In Abhängigkeit der Sensor-Generation können folgende Anwendungen integriert werden:

Totwinkel-Überwachung

Diese Funktion überwacht den Bereich, der sich im toten Winkel des Fahrers befindet und warnt den Fahrer vor gefährlichen Situationen beim Spurwechsel. Der Sensor arbeitet im Nahbereich.

Spurwechselassistent

Der Spurwechselassistent schafft sicherere Fahrbedingungen, indem er den Fahrer warnt, dass ein Spurwechsel gefährlich sein könnte. Ein Warnabstand von 70 Metern gibt dem Fahrer ausreichend Zeit, um den Spurwechsel rechtzeitig abbrechen zu können. Diese Funktion macht das Autobahnfahren besonders sicher.

Heck-Precrash-System

Das Heck-Precrash-System beobachtet von hinten herannahende Fahrzeuge und voraktiviert im Fall eines unmittelbar bevorstehenden Aufpralls Sicherheitsmaßnahmen wie z. B. Airbag, Sicherheitsgurte usw.

Auspark-Assistent

Der Auspark-Assistent warnt den Fahrer beim Ausparken aus einer Parklücke vor herannahenden Fahrzeugen. Die Funktion wird durch Einlegen des Rückwärtsgangs aktiviert und basiert auf der Seitenerfassungsleistung des Radarsensors.

Fahrzeug-Ausstiegsassistent

Der Fahrzeug-Ausstiegsassistent überwacht den Bereich rechts und links der Fahrzeugtüren, sowohl auf der Fahrer- als auch auf der Beifahrerseite, vorne und hinten. Die Funktion warnt Fahrzeuginsassen, wenn die Fahrzeugtür nicht sicher geöffnet werden kann.

3. Aufbau und Funktion

Der Spurwechselassistent

Eine technische Innovation innerhalb der Fahrerassistenzsysteme ist der Spurwechselassistent. Dieser informiert den Fahrer über mögliche Gefahren beim Spurwechsel auf mehrspurigen Straßen und Autobahnen und dient der Vermeidung von Unfällen und trägt somit zur Sicherheit im Straßenverkehr bei.

In diesem Abschnitt werden die nachfolgenden Systeminformationen beispielhaft an dem Fahrerassistenzsystem “Audi Side Assist“ dargestellt.

1

Steuergeräte

Der Spurwechselassistent besteht aus einem Master- und einem Slave-Steuergerät, die von ihrem Aufbau her identisch sind. Zusammen mit einem integrierten Radarsensor bilden beide Steuergeräte jeweils eine eigenständige Komponente. Oberhalb des Radarsensors ist das Steuergerät mit einem Kunststoffdeckel versehen. Dieser Deckel, auch als „Radom“ bezeichnet, besteht aus einem speziellen Material, das von den Radarstrahlen optimal durchstrahlt wird.

Das Steuergerät „Master“ (1) ist hinter dem Stoßfänger auf der linken Seite und das Steuergerät „Slave“ (2) hinter dem Stoßfänger auf der rechten Seite montiert.

2

Warnleuchten

Zusätzlich verfügt das System über zwei 4-LED-Warnleuchten, die jeweils in den Gehäusen der Außenspiegel links und rechts integriert sind.

3

Ein- und Ausschalter

Ein Taster, über den die Funktion Spurwechselassistent ein- bzw. ausgeschaltet werden kann, ist oberhalb der linken vorderen Türverkleidung in der Abdeckung integriert.

Über eine integrierte LED-Leuchte im Taster wird der Funktionsstatus angezeigt. Das System speichert den zuletzt eingestellten Zustand und übernimmt diesen bei Neustart.

Funktionsbeschreibung des Spurwechselassistenten

Der Spurwechselassistent „Side Assist“ arbeitet ab einer Geschwindigkeit von 30 km/h. Der Erfassungsbereich (A) der Radarsensoren beträgt ca. 50 Meter hinter und ca. 3,60 Meter (B) neben dem Fahrzeug.

Das System überwacht das Verkehrsgeschehen hinter und neben dem Fahrzeug mit Hilfe der Radarsensoren. Der überwachte Bereich beinhaltet den, für den Fahrer nicht sichtbaren, „toten Winkel“ sowohl auf der Fahrer- als auch auf der Beifahrerseite.

Befindet sich ein Kraftfahrzeug in dem überwachten Bereich und es wird kein Spurwechsel durchgeführt, erfolgt die Fahrerinformation durch ein schwaches Leuchten der LED-Anzeigen in den Außenspiegeln rechts oder links. Die Intensität der Leuchtstärke ist niedriger, damit der Fahrer nicht unnötig abgelenkt wird. Wird in dieser Situation durch den Fahrer der Blinkerhebel für einen Fahrspurwechsel betätigt, wird der Fahrer durch intensives Blinken der Warnlampe auf der entsprechenden Seite rechts oder links im Außenspiegel gewarnt.

Wird ein Kraftfahrzeug vom System erfasst, wird gleichzeitig vom jeweiligen Steuergerät die Zeit bis zu einer möglichen Kollision berechnet. Anhand dieser Auswertung unterscheidet das System zwischen näherkommenden, mitschwimmenden und zurückfallenden Kraftfahrzeugen.

Näherkommende Fahrzeuge

Ein noch weit entferntes Fahrzeug kann als kritisch eingestuft werden, wenn es sich mit höherer Geschwindigkeit schnell annähert. Die Warnlampe im Spiegel wird früher aktiviert.

Mitschwimmende Fahrzeuge

Werden mitschwimmende Fahrzeuge für einen Spurwechsel als kritisch eingestuft, wird die Warnlampe aktiviert. Alle im „toten Winkel“ erfassten Fahrzeuge werden angezeigt.

Zurückfallende Fahrzeuge

Wird ein erfasstes Objekt mit einer Geschwindigkeitsdifferenz kleiner als 15 km/h vom Fahrzeug langsam überholt, wird die Warnleuchte aktiviert sobald sich das Objekt im toten Winkel befindet. Wird das Fahrzeug mit einer Geschwindigkeit größer als 15 km/h überholt, erfolgt keine Warnmeldung an den Fahrer.

Kurvenfahrt

Ist der Kurvenradius größer als 170 Meter, werden Fahrzeuge vom System im rückwärtigen Bereich erkannt. Ist der Kurvenradius kleiner, ist der Spurwechselassistent passiv, da von den Sensoren nicht mehr der gesamte Überwachungsbereich von 50 Meter hinter dem Fahrzeug erfasst werden kann.

Weitere Funktionen

Anhängerbetrieb

Wenn eine elektrische Verbindung mit einer werksseitig verbauten Anhängersteckdose durchgeführt wird, schaltet sich der Spurwechselassistent automatisch aus.

Anzeigehelligkeit der Warnleuchte einstellen

Die Helligkeit der Warnleuchte wird automatisch durch das System angepasst. Die Informationen zur Einstellung bekommt das System über den Regen-Licht-Sensor. Der Fahrer hat aber die Möglichkeit die Helligkeit im Multi Media Interface (MMI) auf seinen Bedarf einzustellen. Sind die oberen oder unteren Regelgrenzen bereits durch die automatische Einstellung erreicht, kann keine Einstellung mehr durchgeführt werden. Die Einstellwerte werden auf dem jeweiligen Fahrzeugschlüssel personalisiert.

4. Überblick

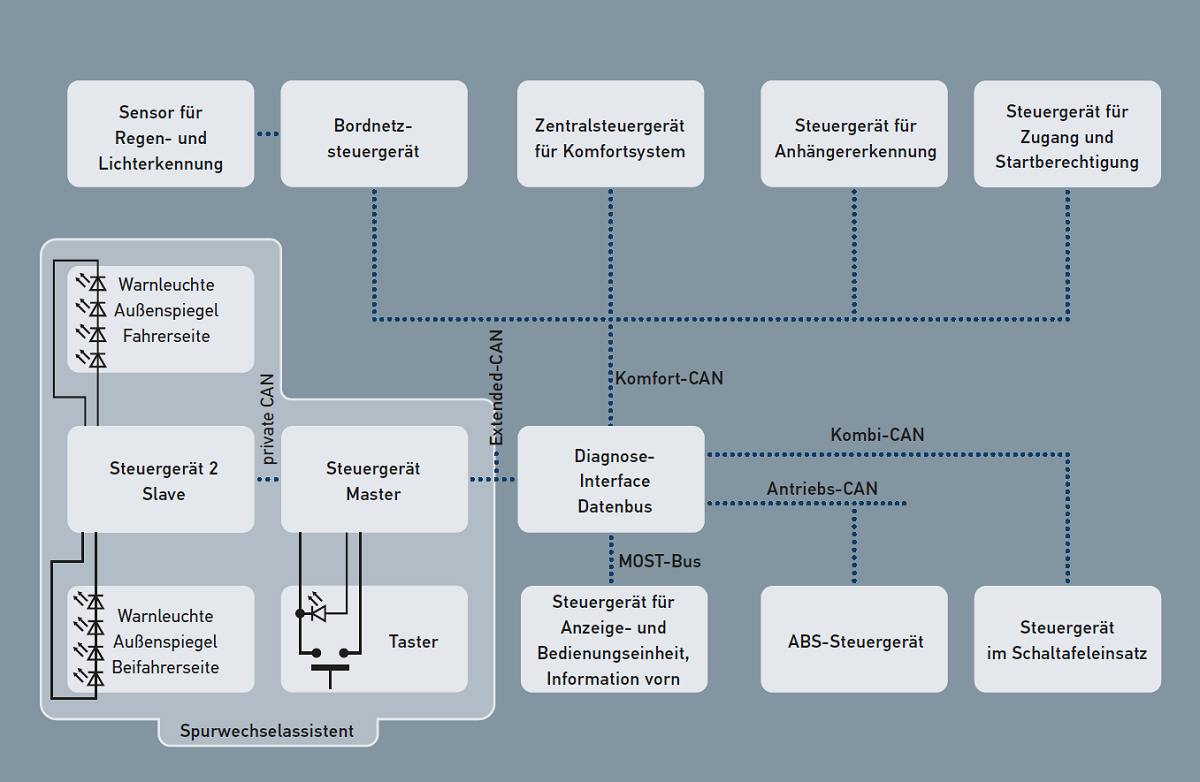

Kommunikation und Systemeinbindung

Zur Berechnung der Fahrerinformation über eine mögliche Gefahrensituation, benötigt der Spurwechselassistent zahlreiche Informationen. Die notwendigen Informationen erhält das Steuergerät aus unterschiedlichen Quellen.

Master- und Slavesteuergerät sind über einen eigenen High-Speed-CAN-Datenbus miteinander verbunden. Der Datenaustausch erfolgt mit einer Übertragungsgeschwindigkeit von 500 kBit/s. Zur weiteren Kommunikation im Fahrzeug ist das Master-Steuergerät mit dem Diagnose-Interface verbunden, um sich mit anderen Busteilnehmern auszutauschen.

EinheitInformation
Steuergerät SchalttafelFahrerinformation optisch und akustisch über auftretende Störungen
Regen-Licht-SensorInformiert das Mastersteuergerät über die aktuell gemessene Umgebungshelligkeit zur Anpassung der Warnleuchten
ABS-SteuergerätInformation über Radgeschwindigkeit und Gierrate
Steuergerät AnhängererkennungInformation Anhängerbetrieb
Taster SpurhalteassistentInformation Spurhalteassistent „Ein oder Aus“
Zentralsteuergerät Komfort
  • Spurwechselinformation bei Blinker-Betätigung Information
  • „Rückwärtsfahrt“ bei eingelegtem Rückwärtsgang
Steuergerät StartberechtigungInformation Zugang-Startberechtigung und Schlüsselinformation
Steuergerät Anzeige- und BedieneinheitFahrerwunsch „Helligkeit Warnleuchten“

Fahrerinformationen im Kombiinstrument

Im Falle einer Systemabschaltung werden folgende Hinweise im Display des Kombiinstruments angezeigt:

Hinweise im DisplayUrsache
Audi Side Assist nicht verfügbar: Sensoren blockiertDer Arbeitsbereich bzw. die Sicht der Sensoren ist durch einen Fahrradträger oder Ähnliches blockiert.
Audi Side Assist: SystemstörungDurch einen defekten Sensor kann das System keine sichere Funktion mehr gewährleisten und schaltet ab.
Audi Side Assist: zurzeit nicht verfügbarVorübergehende Abschaltung aufgrund einer defekten Batterie oder zu niedrigem Ladezustand.
Audi Side Assist: im Anhängerbetrieb nicht verfügbarAnhängerbetrieb wurde erkannt.

Funktionseinschränkungen

Das Radarsystem ist so ausgelegt, dass alle Fahrsituationen auf normalbreiten Fahrspuren mit einer linken und rechten Fahrspur abgedeckt sind. Trotzdem kann das System in einigen Fällen die Warnlampe im Spiegel einschalten, obwohl sich kein Fahrzeug im kritischen Bereich für einen Spurwechsel befindet.

Beispiel-Situationen laut Fahrzeughersteller:

  • Wenn der Fahrer auf engen Straßen sehr nah am Rand fährt und Fahrzeuge auf einer weiteren Fahrspur abgedeckt werden
  • Bei engen Kurvenfahrten kann das System ggf. auf ein Fahrzeug auf der übernächsten Fahrspur reagieren
  • Reaktion auf andere zu hohe oder versetzte Leitplanken oder andere Objekte
  • Funktionseinschränkungen durch sehr schlechte Witterungsbedingungen

Hinweis

Zur einwandfreien Funktion des Spurwechselassistenten darf der Stoßfänger im Bereich der Radarsensoren nicht abgedeckt oder beklebt werden. Zusätzlich sind diese Bereiche im Winter schnee- und eisfrei zu halten.

5. Video

Diagnose- und Reparaturhinweise Spurwechselassistent

Servicearbeiten am Radarsensor - Audi Side Assist

In diesem Video zeigen wir Ihnen Diagnose- und Reparaturhinweise zum Fahrerassistenzsystem "Spurwechselassistent".

6. Diagnose

Servicearbeiten am Spurwechselassistenten

Diagnose

Die Systemfunktionen des Spurwechselassistenten werden kontinuierlich überwacht. Auftretende Fehler werden im Fehlerspeicher des Steuergerätes abgelegt und können mit einem geeigneten Diagnosegerät ausgetauscht werden. Je nach System können zusätzliche Parameter angezeigt und zur Fehlersuche herangezogen werden.

Im Rahmen einer Fehlersuche können folgende Diagnosefunktionen zur Hilfe genommen werden:

1

Fehlercode

In dieser Funktion können die im Fehlerspeicher abgelegten Fehlercodes ausgelesen und gelöscht werden. Zusätzlich können Informationen zum Fehlercode abgerufen werden.

2

Parameter auslesen

In dieser Funktion können die aktuellen Messwerte des Steuergerätes angezeigt werden.

3

Stellgliedtest durchführen

  • Bauteilansteuerung durch das Steuergerät in elektronischen Systemen
  • Prüfung der Grundfunktion und Kabelverbindung der Komponente

4

Codierung

  • In dieser Funktion können neue Komponenten oder zusätzliche Funktionen in einem System freigeschaltet bzw. codiert werden.
  • Codierung von Stellantrieben oder Steuergeräten nach Erneuerung an das Fahrzeug

5

Identifikation der Steuergeräte

Hier können spezielle System- und Steuergeräteinformationen abgerufen werden.

Hinweis

Die unterschiedlichen Diagnosemöglichkeiten wurden beispielhaft anhand des Diagnosegerät dargestellt. Die jeweilige Prüftiefe und Funktionsvielfalt ist abhängig von der jeweiligen Systemkonfiguration des Steuergerätes.

Kalibrierung

Um eine sichere Funktion des Spurwechselassistenten zu gewährleisten, muss dieser nach folgenden Arbeiten angepasst werden:

  • Wenn ein oder beide Steuergeräte erneuert wurden
  • Wenn Reparaturarbeiten an der Karosserie im Heckbereich durchgeführt wurden
  • Wenn eine Lageveränderung des hinteren Stoßfängers durchgeführt wurde
  • Bei Veränderung der Anbaulage der Steuergeräte durch An- und Abbau

Um das System zu kalibrieren, werden neben einem Diagnosegerät zusätzlich ein Dopplergenerator und eine Kalibriertafel benötigt. Nach Vorgabe des Fahrzeugherstellers werden die Prüfwerkzeuge hinter dem Fahrzeug entsprechend ausgerichtet. Der Dopplergenerator simuliert ein sich bewegendes Objekt. Der Kalibriervorgang wird durch das Diagnosegerät gestartet und nach vorgegebenen Arbeitsabläufen geführt. Innerhalb dieses vollautomatischen Ablaufs erkennt das Steuergerät die erforderlichen Korrekturwerte aus der Ist- und Sollposition und speichert diese für die zukünftigen Abstandsmessungen.

Reparaturhinweis

Der Stoßfänger darf nur mit den vom Fahrzeughersteller freigegeben Lacken lackiert werden. Nicht freigegebene Lacke können zu einer eingeschränkten oder fehlerhaften Funktion führen. Zur Unterstützung des Bordnetzes bei Servicearbeiten am Fahrzeug ein geeignetes Ladegerät anschließen. Bitte beachten Sie die jeweiligen Wartungs- und Reparaturhinweise des Fahrzeugherstellers.
