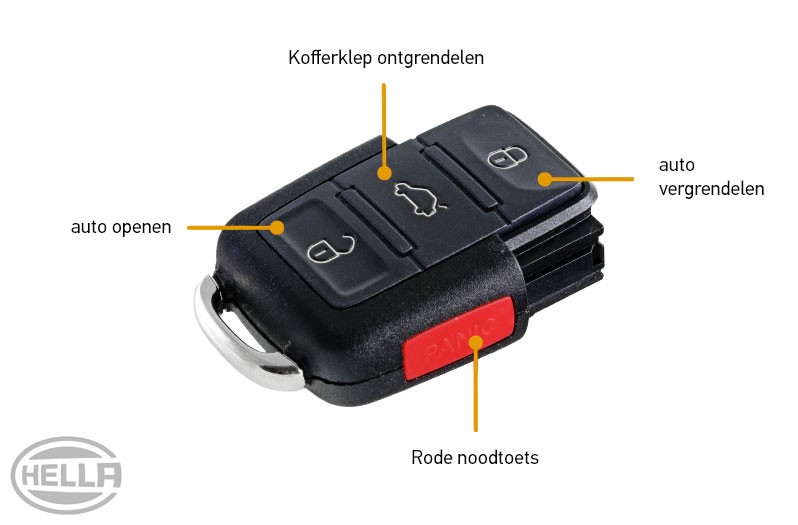

In dit hoofdstuk houden wij ons bijvoorbeeld bezig met de contactsleutel met de 3-toetsenafstandsbediening (klapsleutel) van de Volkswagengroep voor de automerken Skoda, Volkswagen en Seat. Met deze autosleutel kan de auto mechanisch en op afstand worden geopend en afgesloten.
Moderne voertuigtoegangssystemen bestaan uit individueel op elkaar afgestemde afstandsbedieningen en ontvangsteenheden. Via een actieve toetsenbesturing op de afstandsbediening worden verschillende comfortfuncties aan de auto geactiveerd. De signalen van de afstandsbedieningen worden door de regeleenheid voor toegangs- en startbevoegdheid in het comfortsysteem van de auto ontvangen en geëvalueerd. Bij positieve identificatie wordt toegang tot de auto verleend en worden de deuren geopend. Hierna houden wij ons bijvoorbeeld bezig met de contactsleutel met de 3-toetsen afstandsbediening (klapsleutel) van de Volkswagengroep voor de automerken Skoda, Volkswagen en Seat. Met deze autosleutel kan de auto mechanisch en op afstand worden geopend en afgesloten.
Sleutelbaard uitklappen. Onderdeel van de sleutel en afstandsbediening scheiden. Plaats een schroevendraaier in de opening tussen de beide behuizinghelften en wrik de behuizing open.

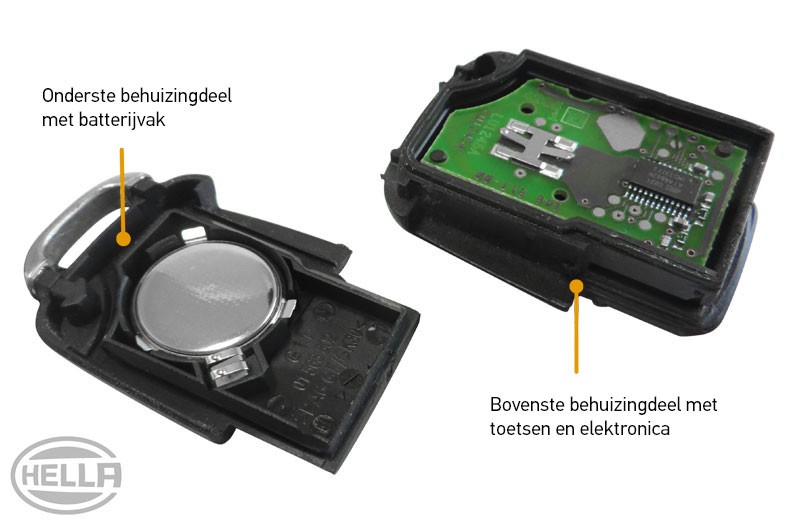

Plaats de sleutelbaard tussen boven- en onderdeel van de behuizing en wrik de behuizing open.
Batterij uit de behuizing verwijderen. Nieuwe batterij plaatsen, op de polariteit letten. De autosleutel in omgekeerde volgorde opnieuw in elkaar zetten.
Wanneer een nieuwe afstandsbediening als aanvulling of door een verlies of defect nodig is, moet deze in de auto nieuw worden aangeleerd. Voor het aanleren zijn alle autosleutels, de afstandsbediening en een geschikt diagnoseapparaat nodig. Alle reeds in de auto aangeleerde afstandsbedieningen worden door de nieuwe programmering gewist.
Het aanleren wordt nu als voorbeeld met een mega macs 77 diagnoseapparaat weergegeven.
Bij een autosleutel het behuizingdeel met sleutelbaard en transponder scheiden van de afstandsbediening. Plaats een schroevendraaier in de opening tussen de beide behuizinghelften en wrik de behuizing open.
Autogegevens in het diagnoseapparaat invoeren. Diagnoseapparaat verbinden met de communicatie-interface aan voertuigzijde.
Onderste behuizingdeel met sleutelbaard en transponder in het contactslot steken en contact inschakelen. Daarna het bestuurdersportier met geopend venster sluiten.
Binnen 15 seconden na het verzoek moet nu achtereenvolgens op iedere aan te leren sleutel de ontgrendelingstoets worden ingedrukt (
afbeelding 5
).
De signaalherkenning en het aanleren van de betreffende afstandsbediening wordt door een korte oplichting van de knipperlichten bevestigd (
afbeelding 6
).
Nadat alle afstandsbedieningen zijn bediend, moet vervolgens de invoer in het diagnoseapparaat worden bevestigd. Wanneer alle invoeren zijn geslaagd, wordt dit door het diagnoseapparaat bevestigd.
Na het voltooien van de programmering alle autosleutels weer in elkaar zetten en een functiecontrole van alle toetsenfuncties van de afstandsbediening uitvoeren.
