Sensor de pedal acelerador
El sensor de pedal acelerador transmite a la unidad de control del motor la posición del pedal acelerador. Gracias a esta información puede llevarse a cabo la intensidad que aplique el conductor a la acción de acelerar. En esta página le informamos sobre el principio en el que se basa el funcionamiento de los sensores de pedal acelerador modernos y qué síntomas indicarían un fallo en la zona del sensor. Además, también sabrá cómo deben revisarse los sensores de pedal acelerador en el Taller.
Indicación de seguridad importante
La siguiente información técnica y consejos prácticos han sido elaborados por HELLA con el fin de ayudar de forma profesional a los talleres de vehículos en su trabajo diario. La información facilitada en esta página web está pensada solamente para personal debidamente cualificado y con formación específica.
- 1. Principio de funcionamiento
- 2. Síntomas
- 3. Causas de avería
- 4. Búsqueda de fallos

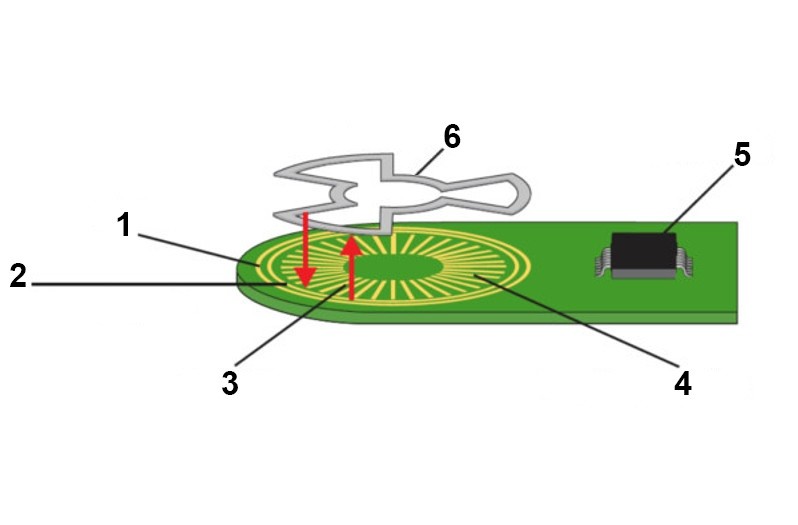

Sensor de pedal acelerador: funcionamiento
Sensor de pedal acelerador defectuoso: síntomas
En caso de una avería del sensor del pedal del acelerador, pueden aparecer algunos de los siguientes síntomas:
- El motor sólo muestra un aumento del ralentí
- El vehículo no reacciona a los movimientos del pedal acelerador
- El vehículo pasa al "funcionamiento de emergencia"
- Se enciende el testigo luminoso de control del motor
Sensor de pedal acelerador defectuoso
Una avería puede deberse a una de las siguientes causas:
- Conexiones o cables dañados en el sensor del pedal acelerador
- Falta de alimentación de corriente y de masa
- Electrónica de evaluación defectuosa en el sensor
Revisión del sensor de pedal acelerador
Durante la búsqueda de fallos deberán considerarse los siguientes pasos:
- Leer código de averías
- Inspección visual del sensor del pedal acelerador para comprobar que no presenta daños mecánicos
- Inspección visual de todas las conexiones eléctricas y líneas relevantes para comprobar que están bien asentadas y que no presentan daños
- Comprobación del sensor con la ayuda de un osciloscopio y un multímetro
Tomando como ejemplo un MB Clase A (150) 1.7, a continuación se describen todos los pasos de comprobación, datos técnicos e ilustraciones que sirven para explicar la localización de averías.
| Unidad de control de los pins | Señal | Condiciones de comprobación | Valor indicativo |
| C5 azul/amarillo | → | corriente de marcha desconectada | 0 V |
| C5 | → | corriente de marcha desconectada | 4,5 – 5,5 V |
| C8 violeta/amarillo | ⊥ | corriente de marcha conectada | 0 V |
| C azul/gris | ← | corriente de marcha conectada, pedal acelerador suelto | 0,15 V |
| C9 | ← | corriente de marcha conectada, pedal acelerador pisado | 2,3 V |
| C10 violeta/verde | ← | corriente de marcha conectada, pedal acelerador suelto | 0,23 V |
| C10 | ← | corriente de marcha conectada, pedal acelerador pisado | 4,66 V |
| C23 marrón/blanco | ⊥ | corriente de marcha conectada | 0 V |
→ Señal de salida ← Señal de entrada ⊥ Unidad de control masa
¡Recomendación!
Las mediciones deberían ser realizadas por dos personas. La medición de las señales en el sensor, la realización de diversos ciclos de comprobación y el diagnóstico en el osciloscopio son tareas difíciles para una sola persona y requerirían mucho más tiempo.
