Tubo flexible del freno y cable del freno de mano

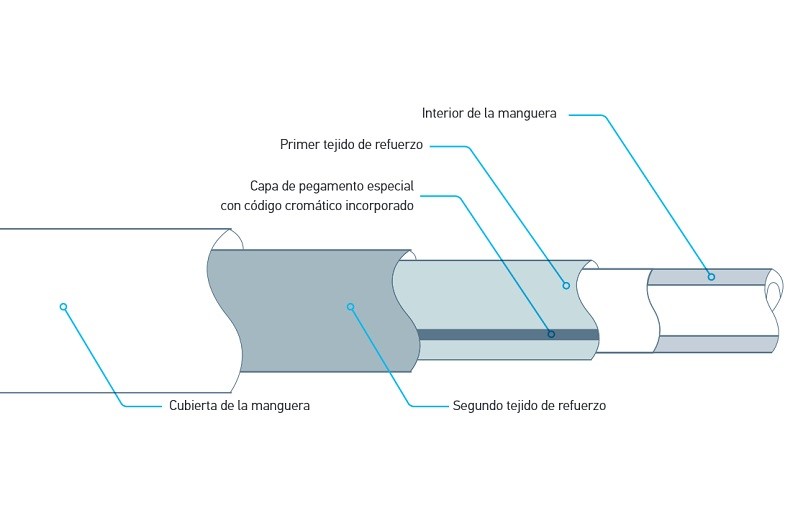

En los sistemas de frenos hidráulicos, las mangueras del freno y los tubos flexibles del freno sirven para realizar la transmisión del líquido de frenos. Los tubos flexibles del freno unen los elementos de accionamiento, como p.ej. el cilindro maestro de freno, con los componentes hidráulicos del freno de la rueda. Las mangueras de freno se utilizan en todas las zonas móviles entre la carrocería y el chasis como elementos flexibles de unión.

Debido a la integración de los sistemas ABS, ESP y ASR en los vehículos modernos, los requisitos que deben cumplir estos sistemas son cada vez más exigentes. Entre estas exigencias se encuentra la resistencia a la presión, a las cargas mecánicas, así como una buena resistencia térmica y química.

• Carga mecánica: Movimientos de articulación y amortiguación del vehículo
• Influencias climatológicas: Calor, frío y ozono
• Influencias externas: Calor, sales y aceite
• Impulsos de presión electrohidráulica: En los sistemas de frenos hidráulicos pueden surgir breves presiones de hasta 180 bar.

Debido a estas influencias, las mangueras y los tubos flexibles del freno necesitan una extraordinaria resistencia al impulso, necesitan también resistentes elementos de unión y una gran estabilidad.

Las mangueras y los cables de freno son componentes relevantes para la seguridad y, siempre que se realice el mantenimiento del vehículo, deberán revisarse. Los fallos típicos vienen provocados por la corrosión en las mangueras de freno o por daños en los tubos flexibles del freno.

Estos fallos puede provocar accidentes, un montaje incorrecto o un envejecimiento prematuro. Por regla general, mediante una inspección visual pueden detectarse, sin mucho trabajo, roces, grietas, formación de bolsas de aire, corrosión u otros daños externos.

Tal y como indica la ley, los vehículos de más de dos ruedas deben ir provistos de dos instalaciones de frenos independientes entre sí. Además de la instalación de frenos de servicio es necesario llevar una instalación de freno de estacionamiento. El freno de estacionamiento, también llamado freno de mano, tiene la función de asegurar un vehículo parado para que no se ponga en circulación él solo. En el caso del freno de mano mecánico, al accionarlo mediante la palanca del freno de mano con la fuerza empleada por el conductor, transporta la potencia de frenado a través del cable a los frenos de las ruedas del eje trasero.

• Cargas mecánicas debido a: Fuerzas de tracción surgidas en los movimientos del eje y de amortiguación del vehículo
• Influencias medioambientales: Calor, frío, ozono
• Influencias externas: Calor, sales y aceite

Debido a estas influencias, el cable del freno necesita una extraordinaria resistencia a la tracción, un fuerte revestimiento, elementos de unión de gran calidad y una gran firmeza. Un fallo en el cable del freno de mano puede detectarse porque fallará en primer lugar el freno de mano.

Un ajuste profesional del cable del freno de mano sólo será posible si todos los componentes de la instalación del freno de mano funcionan perfectamente. Mediante una inspección visual, por regla general pueden detectarse sin mucho trabajo roces, grietas, corrosión u otros daños externos. Deberá comprobarse si el cable de alambre está roto y, en caso necesario, deberá sustituirse. También deberá comprobarse que las poleas de inversión o las poleas guía funcionan de manera correcta y suave.

• Deberá utilizarse un banco de pruebas para comprobar el efecto de la frenada
• Al encajar el primer diente de la palanca del freno de mano, el vehículo no deberá frenarse
• La diferencia de la potencia entre la rueda derecha y la izquierda no deberá desviarse más de un 30% del valor más alto
• El freno de mano deberá ser capaz de realizar una frenada de bloqueo
• Cuando el recorrido del accionamiento de la palanca del freno de mano es demasiado largo, éste deberá ajustarse de nuevo

Un ajuste básico del freno de estacionamiento deberá realizarse cuando:

• Se renueven las zapatas del freno de tambor
• Se renueve la pinza de freno con dispositivo integrado para el freno de mano
• Se renueve o se utilice la unidad de ajuste automático
• Sea preciso aumentar el recorrido de accionamiento
• Se renueve el cable del freno de mano

Tenga en cuenta siempre las instrucciones de reparación del fabricante del vehículo.
