Remleiding, handremkabel en remslang

Remleidingen, remslangen en handremkabels hebben het volgende gemeen: zij dragen de bedieningskracht over op de wielremmen – de ene hydraulisch, de andere mechanisch. Op deze pagina tonen wij u welke eisen er aan remleidingen, remslangen en handremkabels worden gesteld, hoe men schade aan deze onderdelen herkent en waarop bij de vervanging moet worden gelet om de veiligheid van het remsysteem te allen tijde te garanderen.

De volgende technische informatie en praktische tips zijn door HELLA ontwikkeld om garages bij hun werkzaamheden professioneel te ondersteunen. De op deze website beschikbare informatie mag alleen worden gebruikt door vakmensen die in de desbetreffende materie zijn opgeleid.

Remslangen en remleidingen

In het hydraulische remsysteem zijn remslangen en remleidingen bedoeld als overdrachtsysteem voor de remvloeistof. Remleidingen verbinden de bedieningsinrichting zoals de hoofdremcilinder met de hydraulische componenten van de wielrem. Remslangen worden als flexibele verbindingsleidingen toegepast op alle beweegbare plaatsen tussen carrosserie en chassis.

Door de integratie van de ABS-, ESP- en ASR-systemen in moderne voertuigen zijn de eisen aan deze modules duidelijk gestegen. Tot de belangrijkste eisen behoren druksterkte, mechanische belastbaarheid en thermische en chemische bestendigheid.

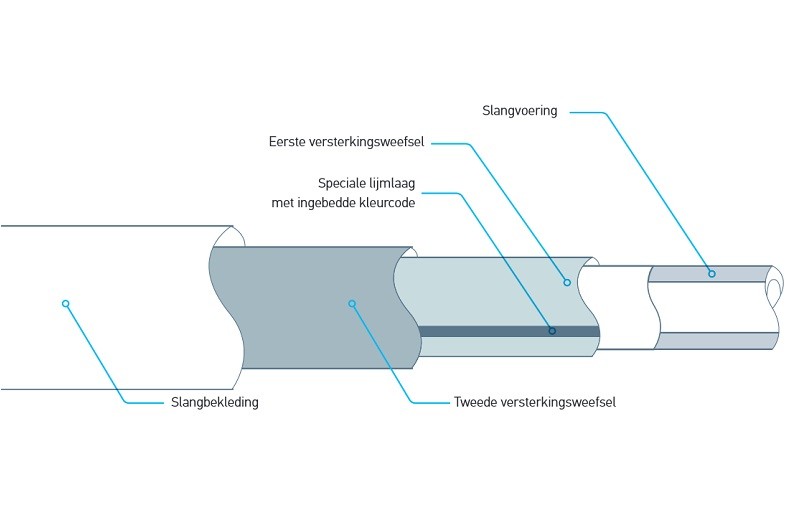

Opbouw van een remslang

Remslangen zijn gemaakt van een speciaal rubbermengsel en zijn voorzien van een geïntegreerd vlechtwerk dat de slang aanzienlijk versterkt en drukbestendig maakt.

Remleidingen zijn blootgesteld aan de volgende invloeden of belastingen:

Mechanische belasting: stuur- en veerbewegingen van het voertuig
Weersinvloeden: warmte, koude en ozon
Inwerkingen van buitenaf: water, zout en olie
Hydraulische drukimpulsen: in hydraulische remsystemen kunnen korte drukniveaus tot 180 bar optreden

Vanwege deze invloeden vereisen remslangen en remleidingen een uitstekende impulssterkte, evenals robuuste verbindingselementen en een hoge stabiliteit.

Wettelijke voorschriften

De minimumeisen voor markering, vermogen, bevestiging en aansluitingen van remslangen voor motorvoertuigen zijn vastgelegd in de normen SAE J 1401, FMVSS 571.106 en ISO8 3996.
Naast de fabrikant moet hier ook de betreffende specificatie op de ommanteling gekenmerkt zijn. Bovendien moet een kleurmarkering of een in het materiaal gegraveerd kenmerk, dat de axiale verdraaiing aangeeft, op de slang zijn aangebracht. Hier wordt in het algemeen een witte lengtestreep over de gehele lengte van de slang aangebracht. Bij vervanging mogen daarom alleen remslangen worden gebruikt die overeenstemmen met deze norm.

Om aan onze eis van de hoogste kwaliteit en veiligheid te voldoen, overtreffen de HELLA remslangen alle SAEJ1401-specificaties.

Remleiding en remslang controleren

Remleidingen en remslangen zijn belangrijke componenten op het gebied van veiligheid en moeten bij ieder voertuigonderhoud gecontroleerd worden. Typische gebreken zijn corrosie op de remleidingen of beschadiging van de slangleidingen.

Deze gebreken kunnen ontstaan door ongevallen, onjuiste montage of veroudering. Door een visuele inspectie kunnen schuurplekken, scheuren, blaarvorming, corrosie of andere uitwendige beschadigingen in het algemeen zonder veel moeite worden vastgesteld.

Bij de reparatie moeten de volgende aanwijzingen door de monteur in acht worden genomen:

Remslangen spannings- en contactvrij monteren
Slangverdraaiingen en schuurplekken vermijden
Contact met minerale olie en vet vermijden
Er moet voldoende vrije beweging gegarandeerd zijn bij stuur- en veerbewegingen.
Installatie in directe nabijheid van uitlaatgassystemen vermijden
Te kleine buigradiussen vermijden (>40mm)
Montage-instructies van de rem- en voertuigfabrikant in acht nemen

Een verkeerde montage kan het rijgedrag van het voertuig negatief beïnvloeden en levens in gevaar brengen.

Handremkabel

Zoals wettelijk voorgeschreven, moeten motorvoertuigen met meerdere sporen twee onafhankelijke remsystemen hebben. Naast de bedrijfsrem is bovendien een parkeerrem vereist. De parkeerrem, ook wel handrem genoemd, heeft als taak een stoppend of geparkeerd voertuig tegen wegrollen te beveiligen. Bij de mechanische handrem wordt bij het bedienen van de handremhendel de remkracht via kabels op de wielremmen van de achteras overgebracht.

Handremkabel: staalkabel bestaande uit meerdere kabelstrengen en staalkabel bestaande uit gevlochten draden — Boven: staalkabel bestaande uit meerdere kabelstrengen Onder: staalkabel bestaande uit een vlechtwerk van draden

De handremkabels zijn stalen kabels ( afbeelding 1 ) die in buizen of metalen slangen, ook wel Bowden-kabels genoemd, worden geleid. Het instellen van de remkabels vindt plaats via extra gemonteerde bijstelinrichtingen. Ter bescherming tegen weersinvloeden zoals water en vuil, zijn de Bowden-kabels met kunststof bekleed.
Er kunnen hoofdzakelijk twee soorten draadkabels worden onderscheiden, die in handremkabels worden gemonteerd (a fbeelding 2 ). Voor de vervaardiging van HELLA handremkabels worden zonder uitzondering gecontroleerde en kwalitatief hoogwaardige materialen gebruikt. Ook de keuze van de gebruikte staalkabel, met bijzondere eigenschappen met betrekking tot robuustheid en flexibiliteit, wordt altijd optimaal op voertuig en remsysteem afgestemd.

Handremkabels zijn blootgesteld aan de volgende invloeden of belastingen:

Mechanische belasting door: optredende trekkrachten bij de bediening of as- en veerbewegingen van het voertuig
Weersinvloeden: warmte, koude of ozon
Inwerkingen van buitenaf: water, zout en olie

Op grond van deze invloeden hebben remkabels een uitstekende treksterkte, robuuste omhuizing, hoogwaardige verbindingselementen en een hoge stabiliteit nodig. Een defect van de handremkabel merkt u het eerst door de uitval van de parkeerrem.

De volgende defecten kunnen voorkomen

Geen of te geringe remwerking
Ongelijke remwerking
De parkeerrem kan niet worden gelost

Handremkabel defect

Ongewenst langer worden van de handremkabels
Verandering van de elasticiteit door overbelasting en te ver uitrekken van de Bowden-kabel
Belemmering van de gangbaarheid
Door vocht en vorst kunnen de Bowden-kabels vastvriezen
Door beschadigde ommantelingen of stofbeschermingsmanchetten kan water of vuil binnendringen, wat kan leiden tot corrosie en klemmen van de Bowden-kabels
Mechanische beschadigingen van de ommantelingen of draadkabels door verkeerde montage of mechanische overbelasting

Handremkabel controleren

Een vakkundige instelling van de handremkabels is alleen mogelijk als alle componenten van het handremsysteem volledig functioneel zijn. Door een visuele inspectie kunnen schuurplekken, scheuren, corrosie of andere uitwendige beschadigingen in het algemeen zonder veel moeite worden vastgesteld. Blootliggende draadkabels op draadbreuk of splijtingen controleren en zo nodig vervangen. Omkeerrollen of geleidingen op soepelheid en werking controleren.

Aanwijzing voor de controle van de mechanisch bediende parkeerrem

De controle van de remwerking moet op een remmentestbank plaatsvinden
Als de eerste tand van de handremhendel aangrijpt, mag er geen remwerking aanwezig zijn
Het verschil van de krachten aan de wielomtrek tussen linker- en rechterwiel mag max. 30% van de hoogste waarde afwijken
Blokkeerremmen met de parkeerrem moet mogelijk zijn
Als de bedieningsweg van de handremhendel te groot is, moet de parkeerrem opnieuw worden ingesteld

Er moet een basisinstelling van de parkeerrem worden uitgevoerd bij:

Vervanging van de remschoenen van de trommelrem
Vervanging van een remzadel met geïntegreerde handreminrichting
Vervanging of reset van de bijsteleenheden
Te grote bedieningsweg
Vervanging van de handremkabels

In dit verband moeten de reparatie-instructies van de voertuigfabrikant altijd nauwgezet in acht worden genomen.

In het kader van de reparatie moeten de volgende aanwijzingen door de monteur in acht worden genomen

Remkabels spannings- en contactvrij monteren
Verdraaiingen en schuurplekken vermijden
Verbindingselementen op de beweeglijke plaatsen in noodzakelijke omvang invetten
Er moet voldoende vrije beweging gegarandeerd zijn bij stuur- en veerbewegingen.
Installatie in directe nabijheid van uitlaatgassystemen vermijden
Montage-instructies van de rem- en voertuigfabrikant in acht nemen.
