Ce chapitre est consacré, à titre d'exemple, à la clé de contact à télécommande à 3 boutons (clé rabattable) du Groupe Volkswagen pour les véhicules des marques Skoda, Volkswagen et Seat. Cette clé de contact permet d'ouvrir et de fermer le véhicule mécaniquement et par radio.

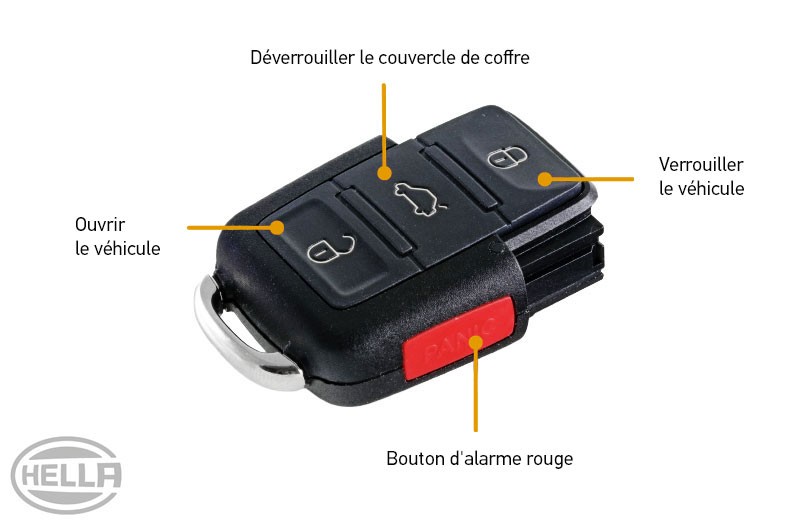

Les systèmes d'accès au véhicule modernes sont constitués de radiocommandes et de récepteurs adaptés individuellement entre eux. Diverses fonctions de confort du véhicule sont déclenchées par le biais de boutons de commande sur la télécommande. Les signaux des télécommandes sont reçus et traités par le calculateur d'autorisation d'accès et de démarrage dans le système confort du véhicule. Si l'identification est positive, l'accès au véhicule est autorisé et les portières s'ouvrent. La suite de ce document est consacrée, à titre d'exemple, à la clé de contact à télécommande à 3 boutons (clé rabattable) du Groupe Volkswagen pour les véhicules des marques Skoda, Volkswagen et Seat. Cette clé de contact permet d'ouvrir et de fermer le véhicule mécaniquement et par radio.

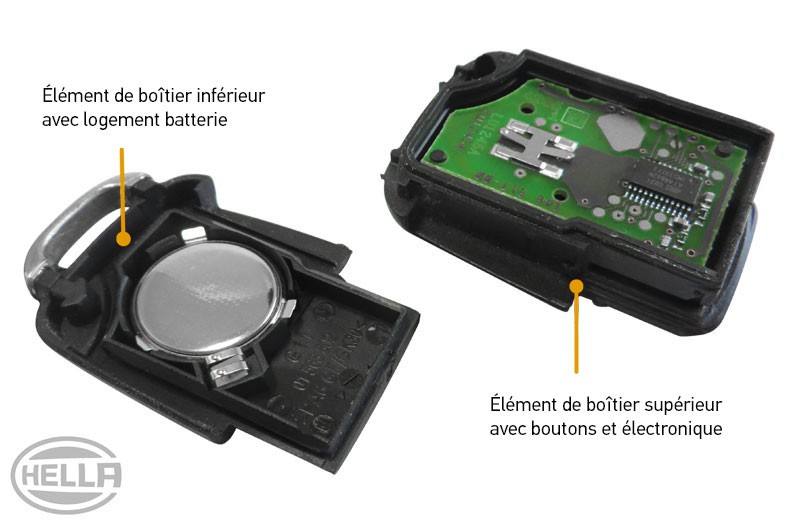

Déplier le panneton de clé. Séparer la partie inférieure de la clé et l'émetteur radio. Pour ce faire, insérer un tournevis dans l'espace entre les deux moitiés du boîtier et les séparer en faisant levier.
Pour ce faire, insérer le panneton de clé entre l'élément inférieur et l'élément supérieur du boîtier et les séparer en faisant levier.
Retirer la pile de l'élément de boîtier. Mettre en place la pile neuve en tenant compte de la polarité. Assembler la clé de contact en procédant dans l'ordre inverse.
Si un nouvel émetteur radio supplémentaire est nécessaire ou en cas de perte ou de défaut de l'émetteur existant, le nouvel émetteur doit être programmé dans le véhicule. Toutes les clés de contact, c'est-à-dire les émetteurs radio, et un appareil de diagnostic approprié sont requis pour la programmation. La reprogrammation efface la programmation de tous les émetteurs radio qui ont déjà été programmés dans le véhicule.
La programmation est représentée dans la suite en prenant pour exemple un appareil de diagnostic mega macs 77.
Sur une des clés de contact, séparer l'élément de boîtier avec le panneton et le transpondeur de l'émetteur radio. Pour ce faire, insérer un tournevis dans l'espace entre les deux moitiés du boîtier et les séparer en faisant levier.
Saisir les données du véhicule dans l'appareil de diagnostic. Connecter l'appareil de diagnostic avec l'interface de communication embarquée.
Insérer l'élément de boîtier inférieur avec le panneton et le transpondeur dans la serrure de contact et mettre le contact. Ensuite, fermer la portière du conducteur, fenêtre ouverte.
Dans les 15 secondes qui suivent l'invite, appuyer successivement sur le bouton de déverrouillage de chaque clé à programmer (
Figure 5
).
La détection du signal et la programmation de chaque émetteur radio sont confirmées par un bref allumage des feux clignotants (
Figure 6
).
Lorsque tous les émetteurs radio ont été actionnés, confirmer la saisie dans l'appareil de diagnostic. Si toutes les saisies ont été effectuées correctement, l'appareil de diagnostic le confirme.
Une fois la programmation terminée, réassembler toutes les clés de contact et effectuer un contrôle de fonctionnement de toutes les fonctions des boutons de la télécommande.
