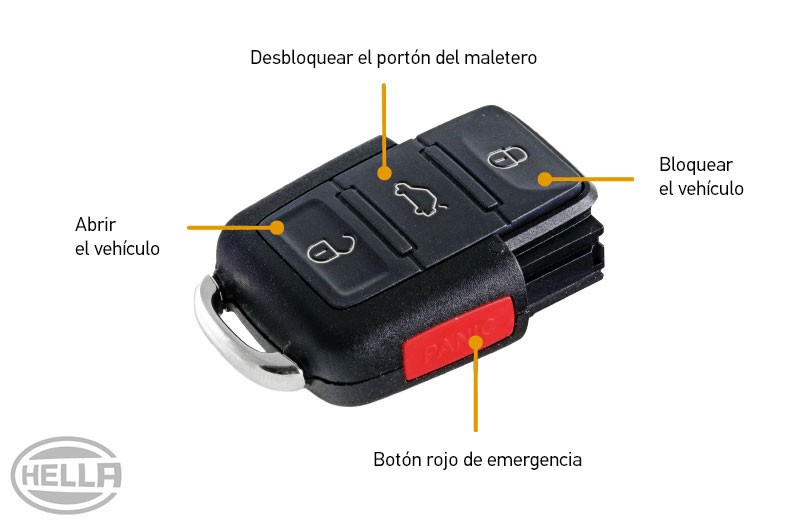

En este capítulo nos ocupamos, a modo de ejemplo, de la llave de encendido con 3 botones para control remoto (llave plegable) del Grupo Volkswagen, para vehículos de las marcas Skoda, Volkswagen y Seat. Con este tipo de llave, el vehículo puede abrirse y cerrarse de manera mecánica o mediante control remoto.
Los modernos sistemas de acceso al vehículo se componen de mandos a distancia programados de manera individual y de unidades receptoras. Mediante un control activo de la botonera del mando a distancia se llevan a cabo en el vehículo distintas funciones de confort. Las señales de estos mandos a distancia son recibidas y evaluadas por la unidad de control para permitir el acceso o el encendido del sistema de confort del vehículo. Cuando la identificación es positiva, se permite el acceso al vehículo y las puertas se abren. Más adelante nos ocuparemos, por ejemplo, de la llave de encendido con 3 botones para control remoto (llave plegable) del Grupo Volkswagen, para vehículos de las marcas Skoda, Volkswagen y Seat. Con este tipo de llave, el vehículo puede abrirse y cerrarse de manera mecánica o mediante control remoto.

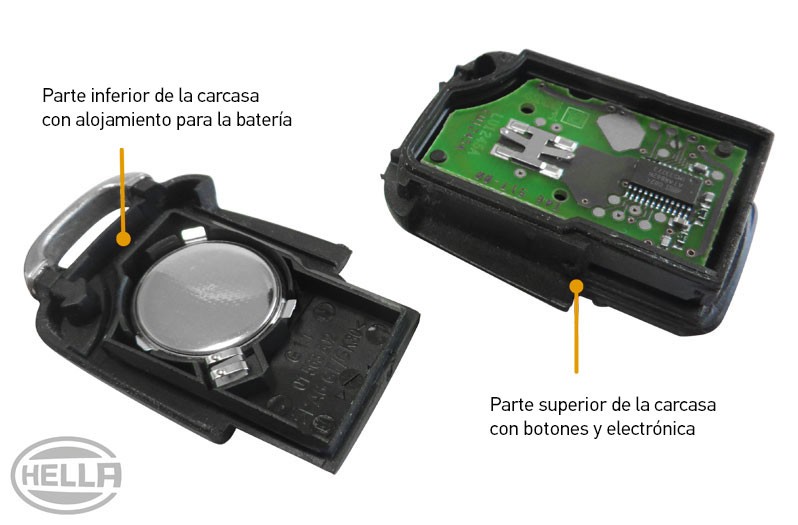

Desplegar los dientes de la llave. Separar la parte inferior de la llave y el radiotransmisor manual. Para ello, introducir un destornillador en el hueco que hay entre las dos mitades de la carcasa y hacer palanca.
Para ello, colocar los dientes de la llave entre la parte superior y la inferior de la carcasa y hacer palanca.
Retirar la pila de la carcasa. Introducir una nueva pila respetando la polaridad. Volver a montar la llave del vehículo en orden inverso al seguido hasta ahora.
Si se necesitara un nuevo radiotransmisor manual por pérdida o por mal funcionamiento, éste deberá ser programado con respecto al vehículo. Para la programación se necesitan todas las llaves o los radiotransmisores manuales del vehículo, así como un equipo de diagnosis adecuado. Con la nueva programación se borrarán los datos de todos los radiotransmisores manuales que ya estén programados.
A continuación, la programación se realizará, a modo de ejemplo, con un equipo de diagnosis mega macs 77.
En la llave del vehículo, separar la parte de la carcasa que lleva los dientes de la llave y el transpondedor del radiotransmisor manual. Para ello, introducir un destornillador en el hueco que hay entre las dos mitades de la carcasa y hacer palanca.
Introducir los datos del vehículo en el equipo de diagnosis. Conectar el equipo de diagnosis con la inferfaz de comunicación del vehículo.
Introducir la parte inferior de la carcasa con los dientes de la llave y el transpondedor en la cerradura de encendido y conectar el encendido. A continuación, cerrar la puerta del conductor con la ventana abierta.
En un espacio de tiempo de 15 segundos tras las órdenes deberá presionarse el botón de desbloqueo de manera consecutiva en todas las llaves que deban ser programadas
(imagen 5).
El reconocimiento de la señal y la programación de los transmisores manuales se confirmará al encenderse brevemente los intermitentes
(imagen 6)
.
Tras haber accionado todos los radiotransmisores manuales, a continuación deberá confirmarse esta tarea en el equipo de diagnosis. Si todas las entradas de datos han finalizado correctamente, el equipo de diagnosis así lo confirmará.
Tras finalizar la programación deberán completarse todas las llaves del vehículo y se realizará una comprobación del funcionamiento de todos los botones del mando a distancia.
