Dynaray Double Row
DynaRay combina design accattivante e innovativa tecnologia a LED: grazie alla modalità high-boost e alla luce di posizione regolabile, garantisce sempre la massima visibilità, sicurezza e stile, sia su strada sia nell'impegnativo impiego fuoristrada.
- Superficie in alluminio anodizzato per una maggiore resistenza alla corrosione
- A scelta con trasparente frontale termico
- Luce di benvenuto pulsante
- Con luce di segnalazione lampeggiante opzionale
- Disponibile anche nella versione Single Row
Prova audio
Rumore ambientale
Su
Off
Stile e pura potenza luminosa
La passione incontra la tecnologia
DynaRay non è solo un proiettore, ma una vera e propria dichiarazione di stile. Il suo design accattivante riunisce tutte le funzioni di illuminazione in una forma moderna e mette perfettamente in risalto il veicolo, compresa un'elegante luce di benvenuto e di commiato.

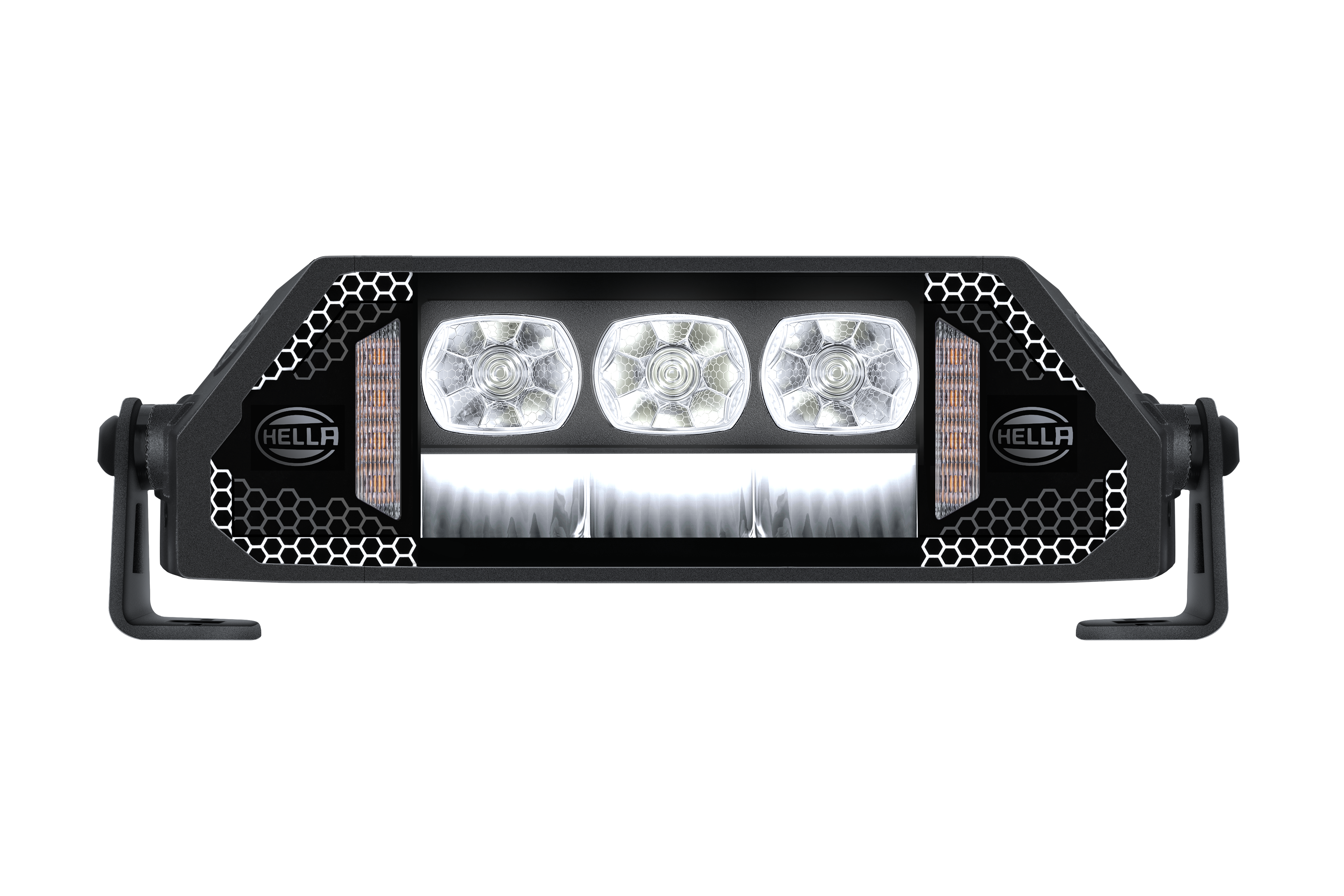

In modalità high-boost offre la massima potenza: luminosità massima per la guida di notte e sui terreni più impervi. In combinazione con un potente faretto a LED e una luce di posizione regolabile (bianca secondo norma ECE-R148 o gialla per l'uso fuoristrada), garantisce una visibilità eccezionale ed elevata sicurezza.
Disponibile in lunghezze da 10'' a 37,5'', è la lightbar perfetta per ogni situazione.
Altre caratteristiche di illuminazione nell'E-Paper!
Sfogliatelo subito e trovate la soluzione di illuminazione perfetta per le vostre esigenze!
All'E-PaperDynaRay 15" - Provate tutte le funzioni
DYNARAY 15'' DOUBLE ROW 1FJ 359 100-121
Scheda tecnica

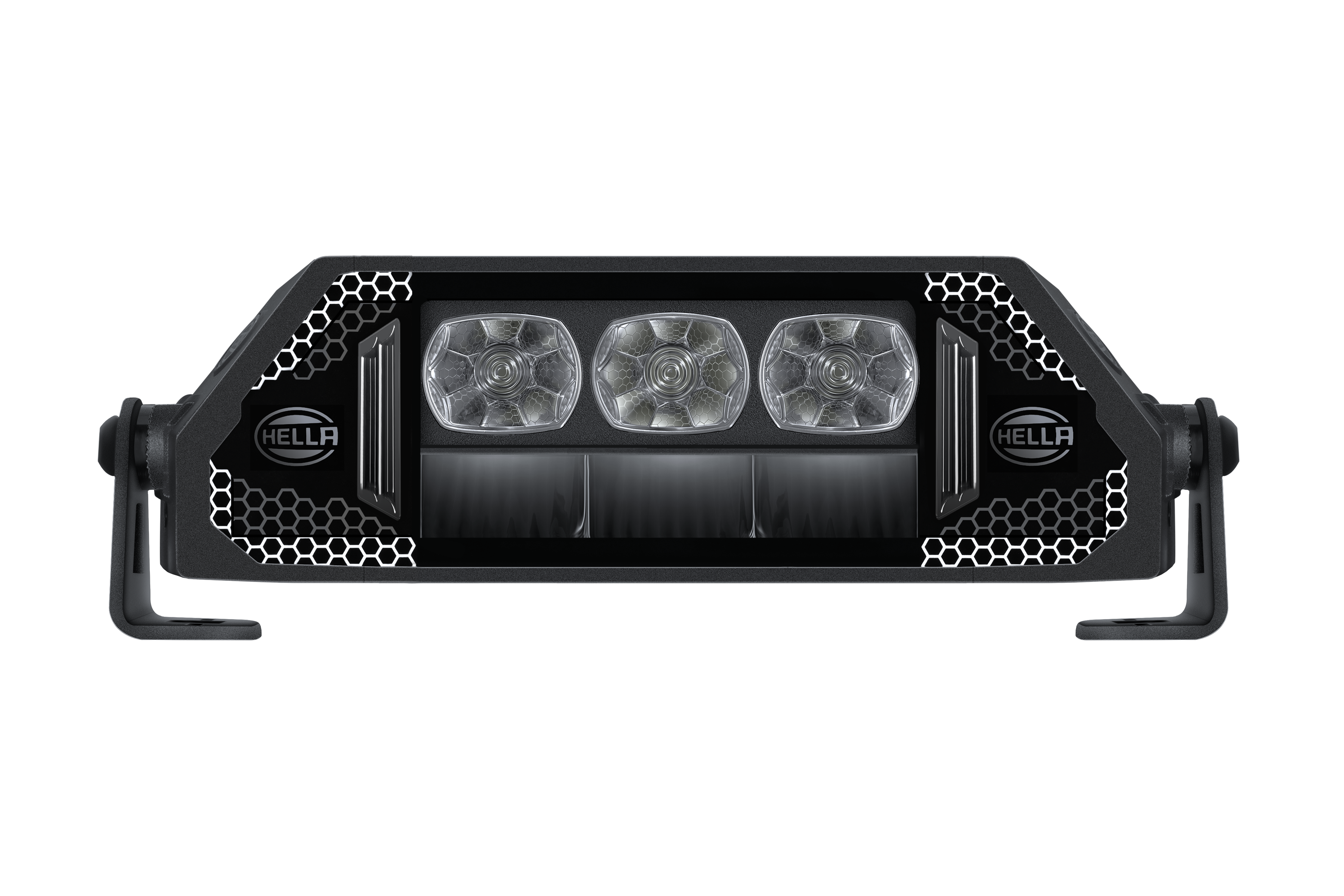

DYNARAY Double Row, 10", Spot
- 1FF 359 100-031
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , High-Boost
- Flusso luminoso 1100 lm
- soddisfa la norma ECE R10 , R148 , R149
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 30
- Pot. nominale [W] 45,6 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
265 mm
Profondità
75 mm
Altezza da terra
95 mm
N° LED
24
N° funzioni spia
2
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
3300 lm
Flusso luminoso in modalità Boost
2100 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
352 m
soddisfa la norma EMC/CISPR
CISPR 25 Class 5
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+65 °C
Flusso luminoso teoretico in Modalità Boost
3300 lm
Superficie
anodizzato
portata max cono di luce a 1Lux (funz. High Boost)
463 m
Peso
1474 g

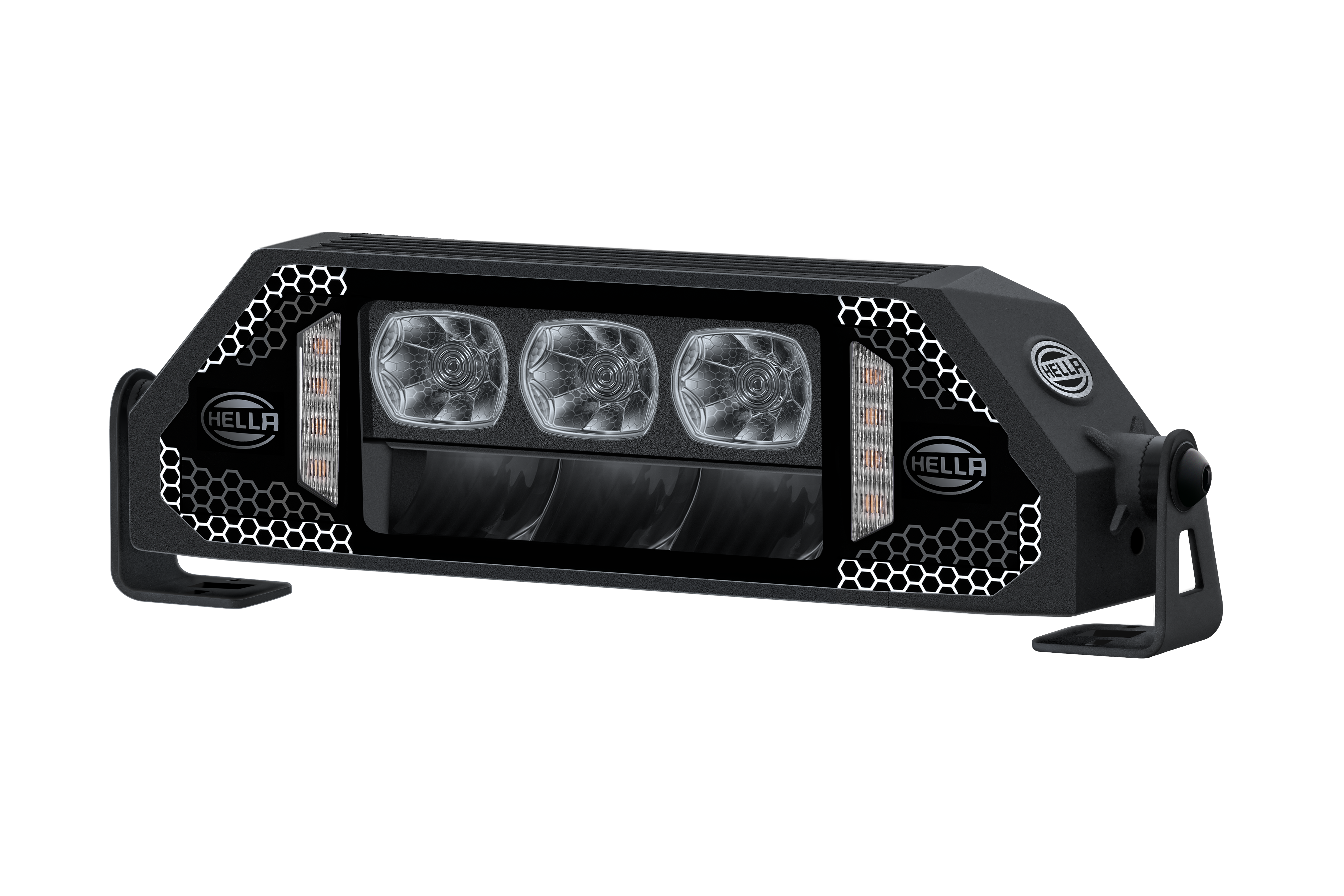

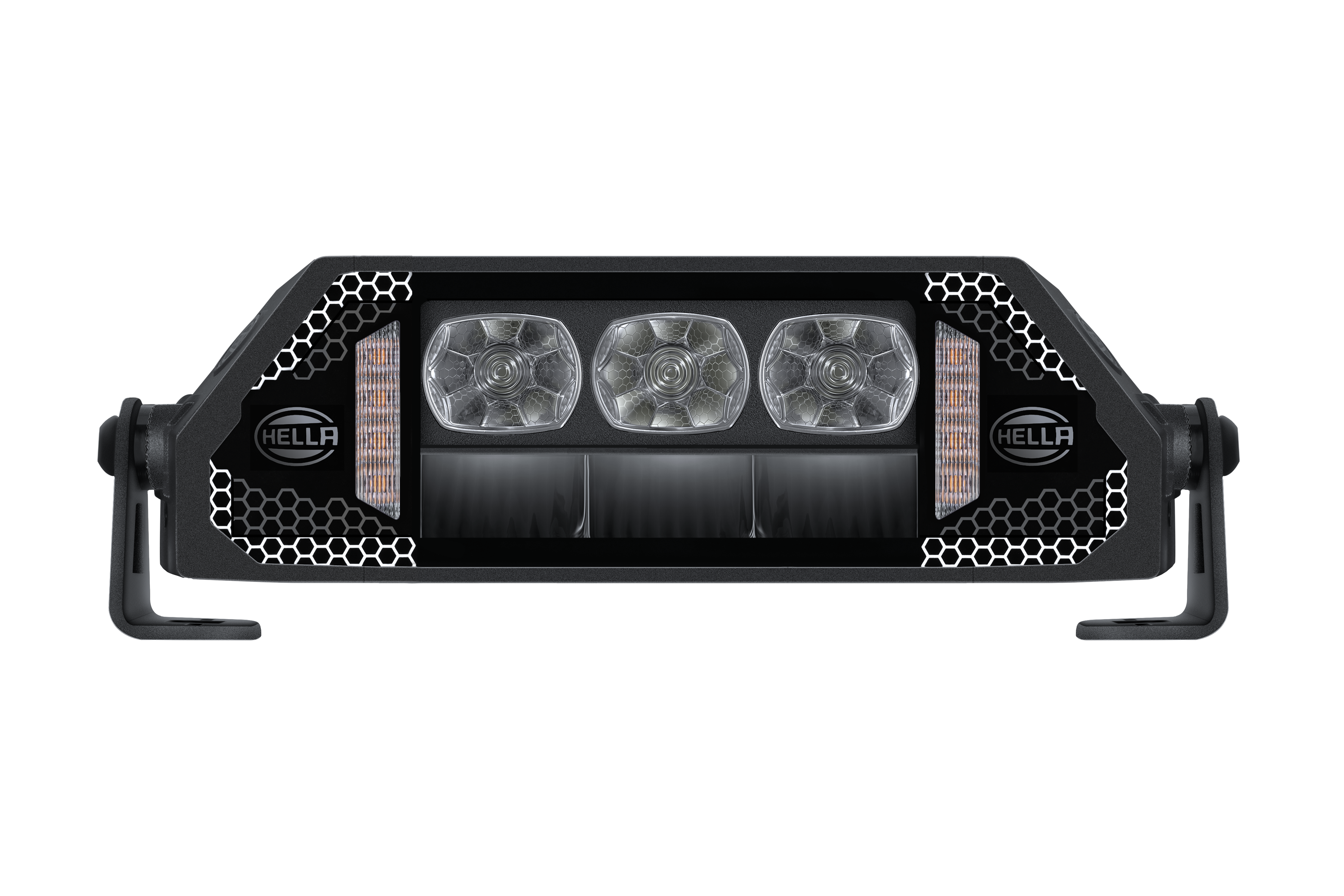

DYNARAY Double Row, 10", Spot, Flasher
- 1FF 359 100-041
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost
- Flusso luminoso 1100 lm
- soddisfa la norma ECE R10 , R148 , R149 , R65
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 30
- Pot. nominale [W] 69,6 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
265 mm
Profondità
75 mm
Altezza da terra
95 mm
N° LED
32
N° funzioni spia
3
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
3300 lm
Flusso luminoso in modalità Boost
2100 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
352 m
soddisfa la norma EMC/CISPR
CISPR 25 Class 5
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+65 °C
Flusso luminoso teoretico in Modalità Boost
3300 lm
Superficie
anodizzato
portata max cono di luce a 1Lux (funz. High Boost)
463 m
Peso
1474 g

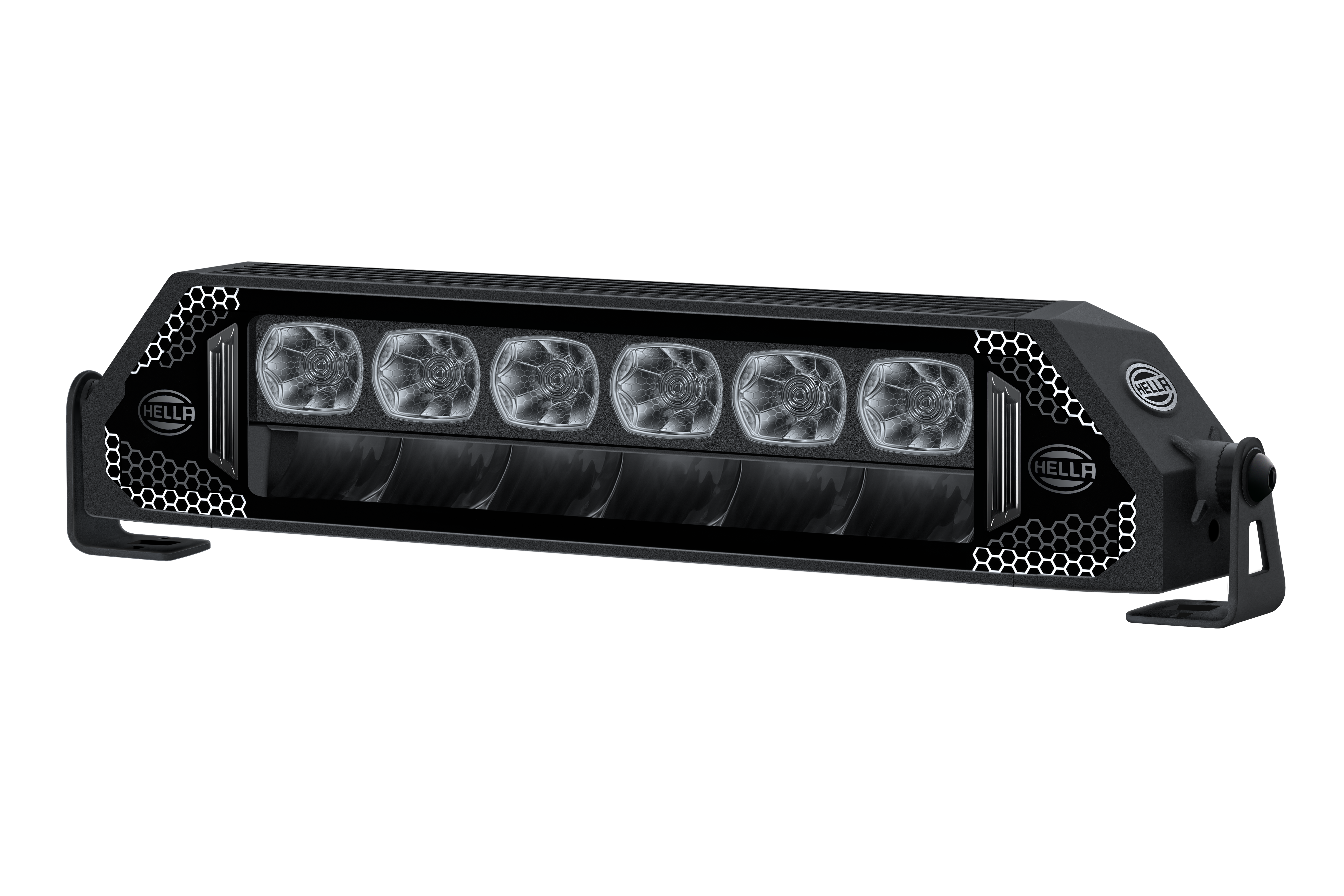

DYNARAY Double Row, 15", Spot
- 1FJ 359 100-121
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , High-Boost
- Flusso luminoso 2110 lm
- soddisfa la norma ECE R10 , R148 , R149
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 45
- Pot. nominale [W] 95 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
386 mm
Profondità
75 mm
Altezza da terra
90 mm
N° LED
42
N° funzioni spia
2
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
6600 lm
Flusso luminoso in modalità Boost
3850 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
430 m
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+65 °C
Flusso luminoso teoretico in Modalità Boost
6600 lm
Superficie
anodizzato
portata max cono di luce a 1Lux (funz. High Boost)
582 m
Peso
2045 g

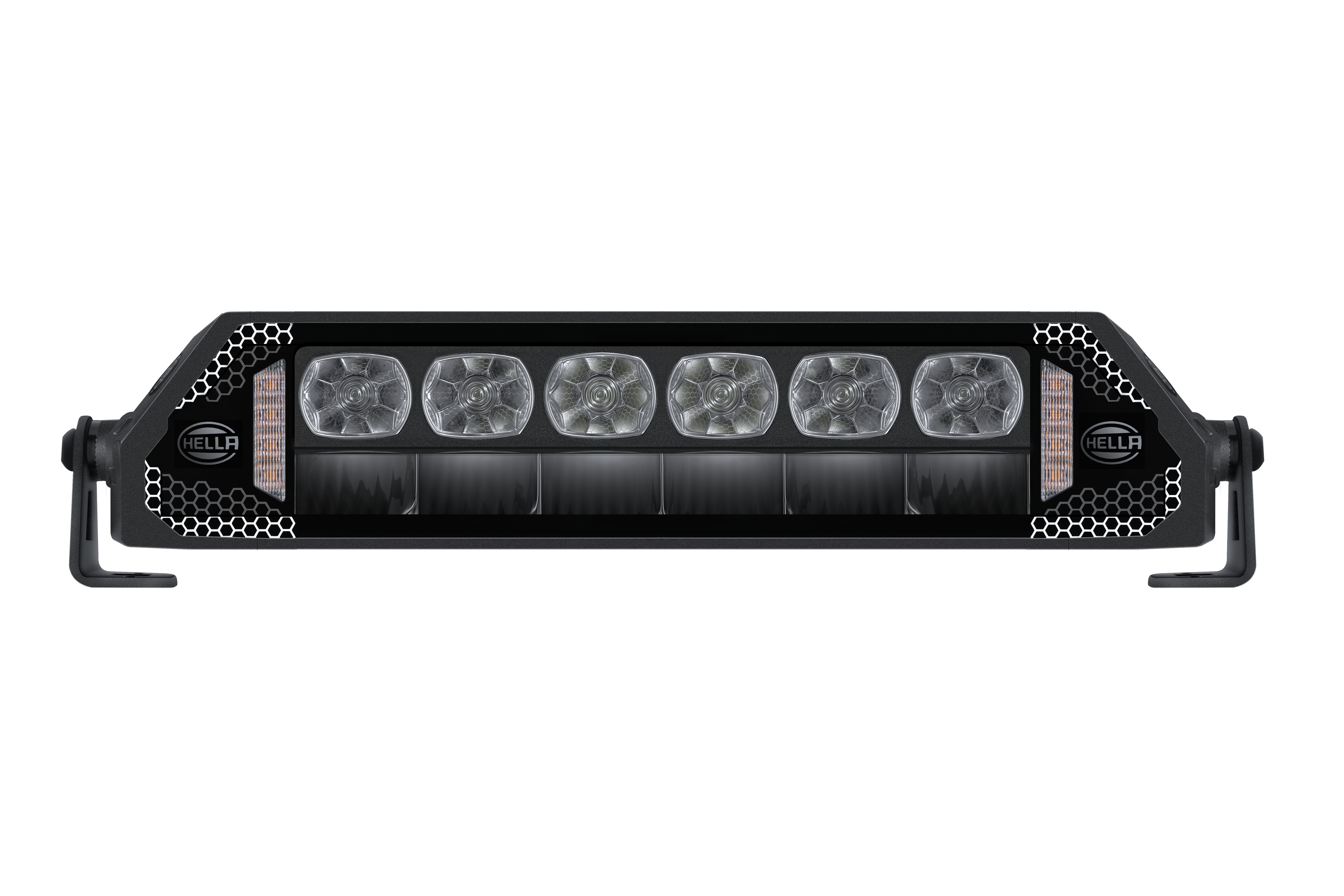

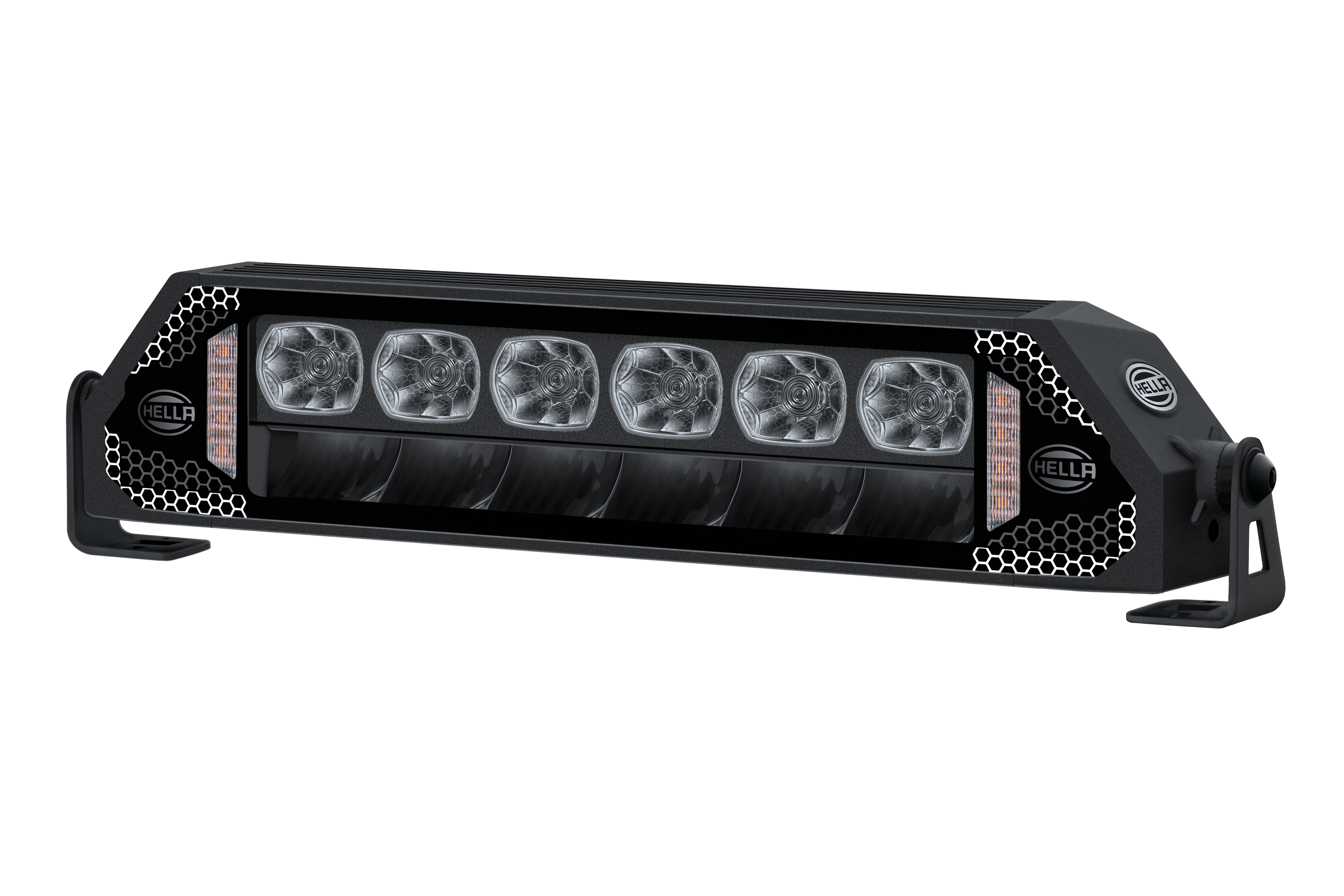

DYNARAY Double Row, 15", Spot, Flasher
- 1FJ 359 100-131
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost
- Flusso luminoso 2110 lm
- soddisfa la norma ECE R10 , R148 , R149 , R65
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 45
- Pot. nominale [W] 114 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
386 mm
Profondità
75 mm
Altezza da terra
90 mm
N° LED
50
N° funzioni spia
3
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
6600 lm
Flusso luminoso in modalità Boost
3850 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
430 m
soddisfa la norma EMC/CISPR
CISPR 25 Class 5
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+65 °C
Flusso luminoso teoretico in Modalità Boost
6600 lm
Superficie
anodizzato
portata max cono di luce a 1Lux (funz. High Boost)
582 m
Peso
2045 g

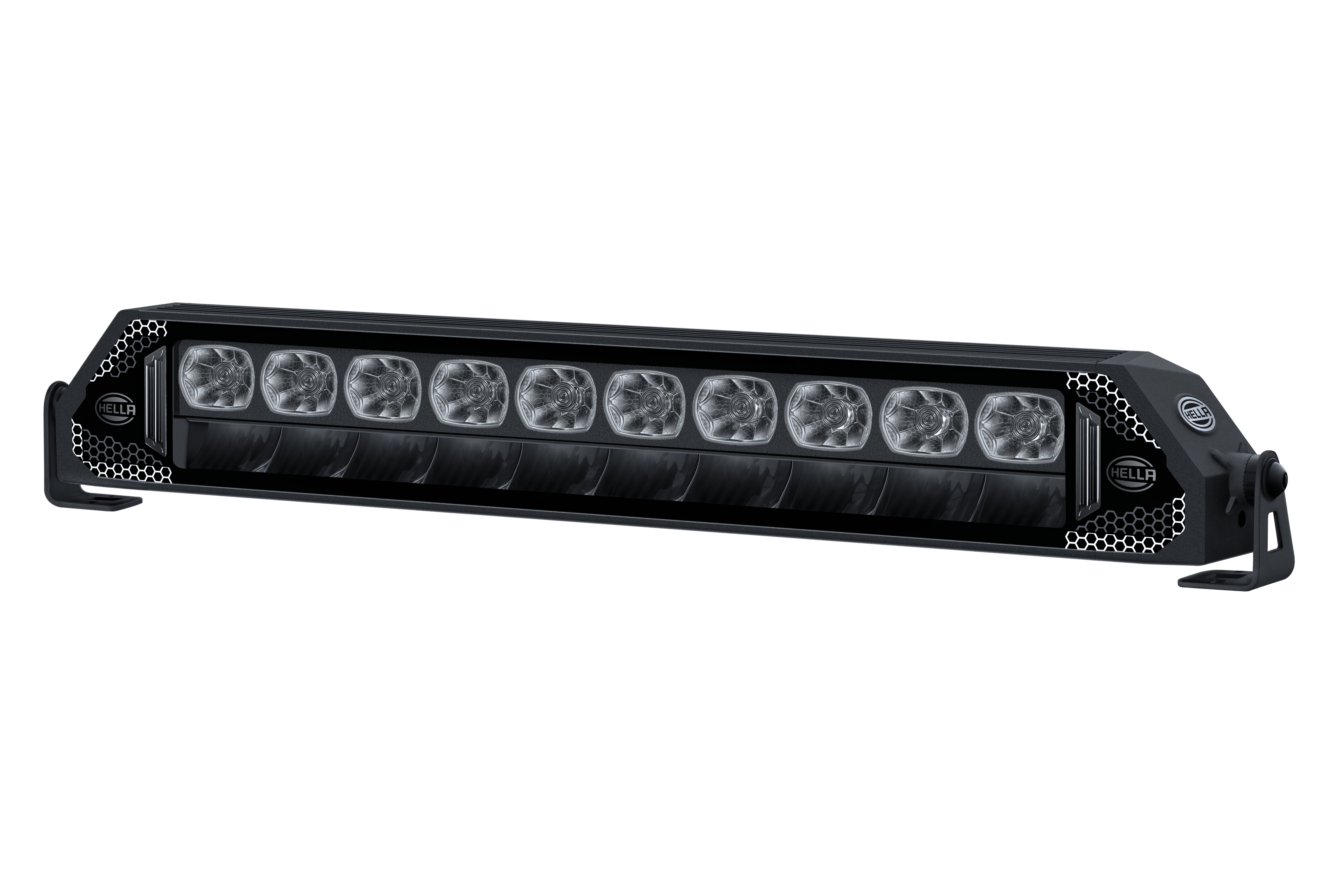

DYNARAY Double Row, 21,5", Spot
- 1FJ 359 100-221
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , High-Boost
- Flusso luminoso 2000 lm
- soddisfa la norma ECE R10 , R148 , R149
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 45
- Pot. nominale [W] 149,3 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
547 mm
Profondità
75 mm
Altezza da terra
95 mm
N° LED
66
N° funzioni spia
2
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
11000 lm
Flusso luminoso in modalità Boost
5700 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
442 m
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+65 °C
Flusso luminoso teoretico in Modalità Boost
11000 lm
Superficie
anodizzato
portata max cono di luce a 1Lux (funz. High Boost)
746 m
Peso
2810 g

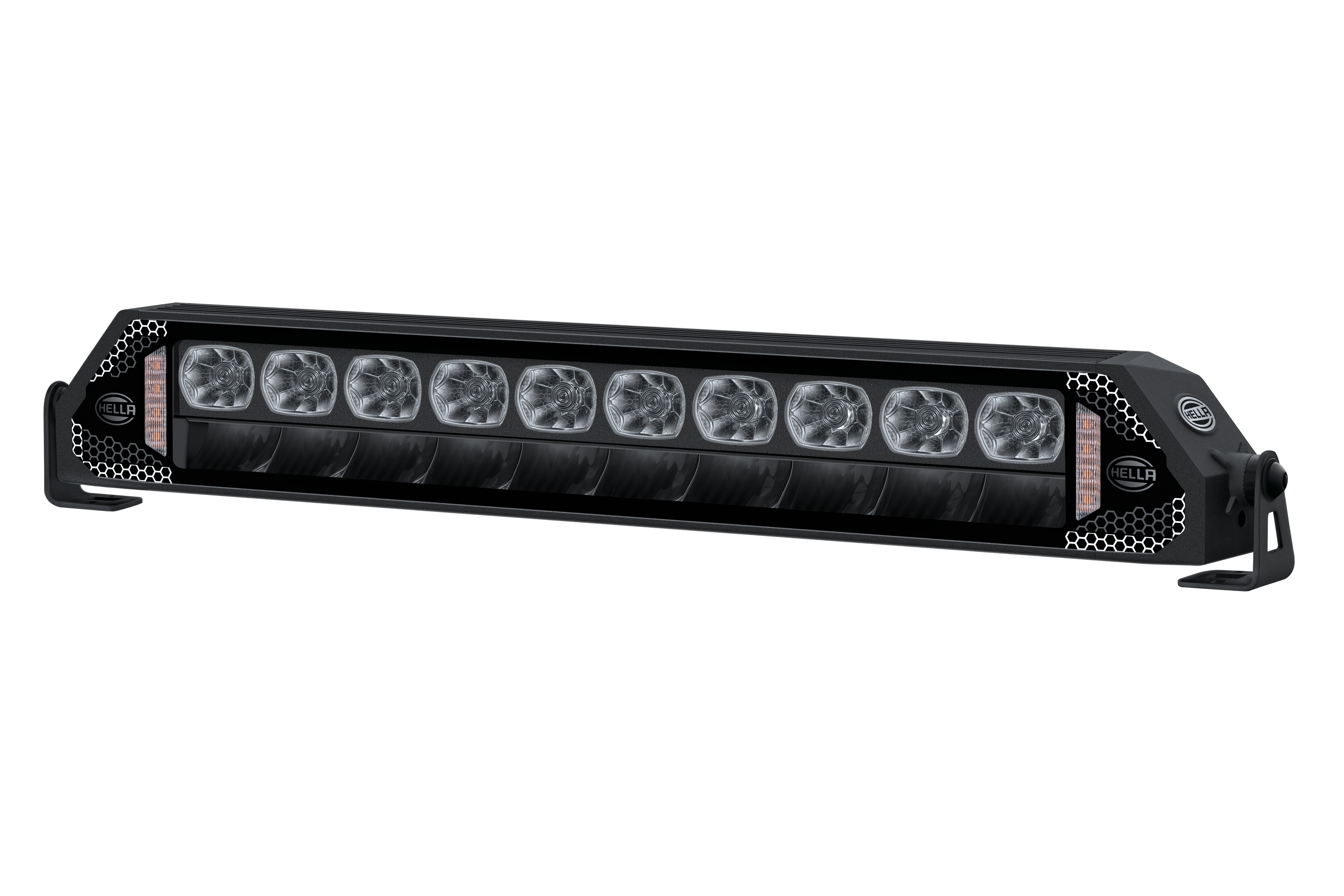

DYNARAY Double Row, 21,5", Spot, Flasher
- 1FJ 359 100-231
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost
- Flusso luminoso 2000 lm
- soddisfa la norma ECE R10 , R148 , R149 , R65
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 45
- Pot. nominale [W] 173,3 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
547 mm
Profondità
75 mm
Altezza da terra
95 mm
N° LED
74
N° funzioni spia
3
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
11000 lm
Flusso luminoso in modalità Boost
5700 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
442 m
soddisfa la norma EMC/CISPR
CISPR 25 Class 5
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+65 °C
Flusso luminoso teoretico in Modalità Boost
11000 lm
Superficie
anodizzato
portata max cono di luce a 1Lux (funz. High Boost)
746 m
Peso
2810 g

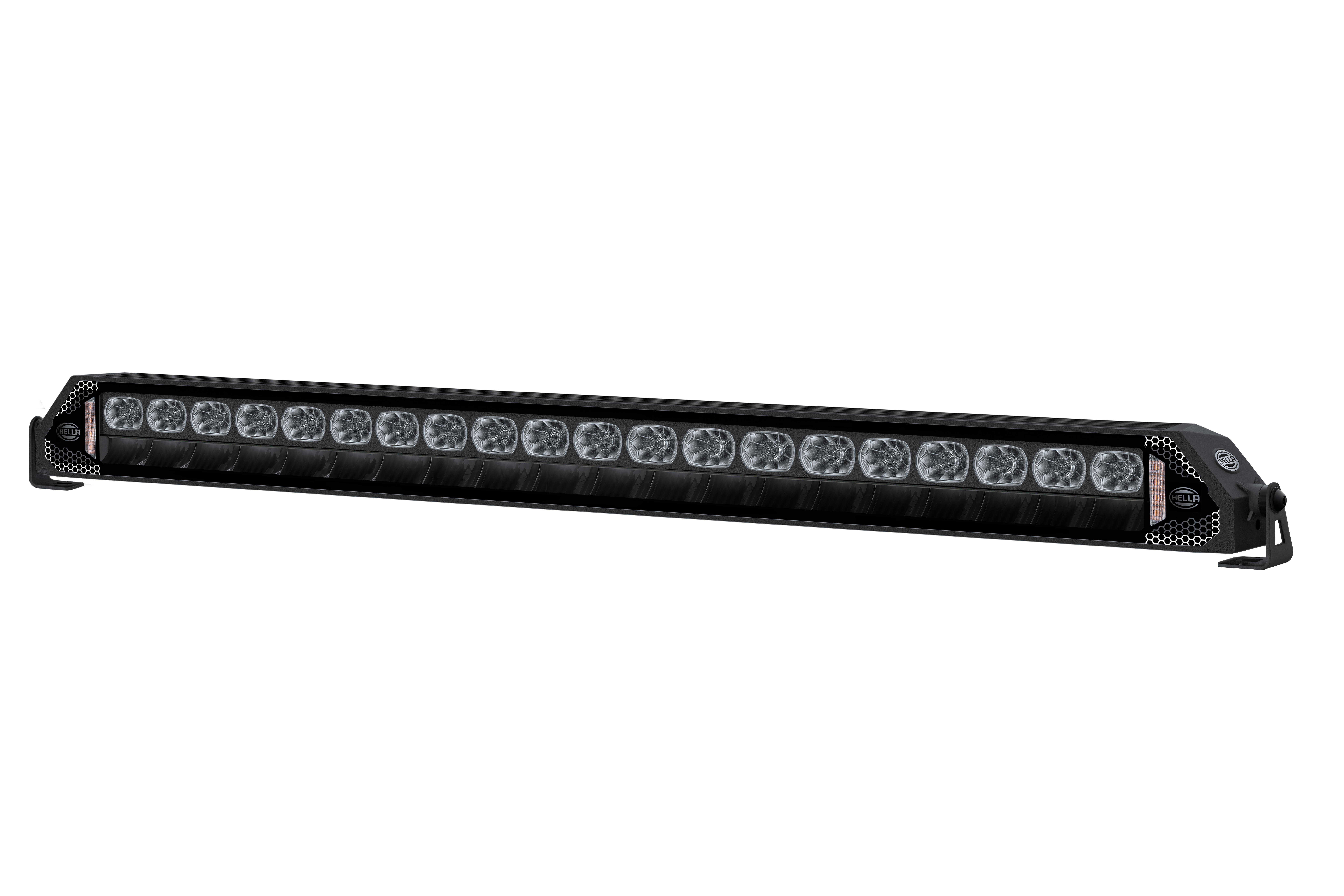

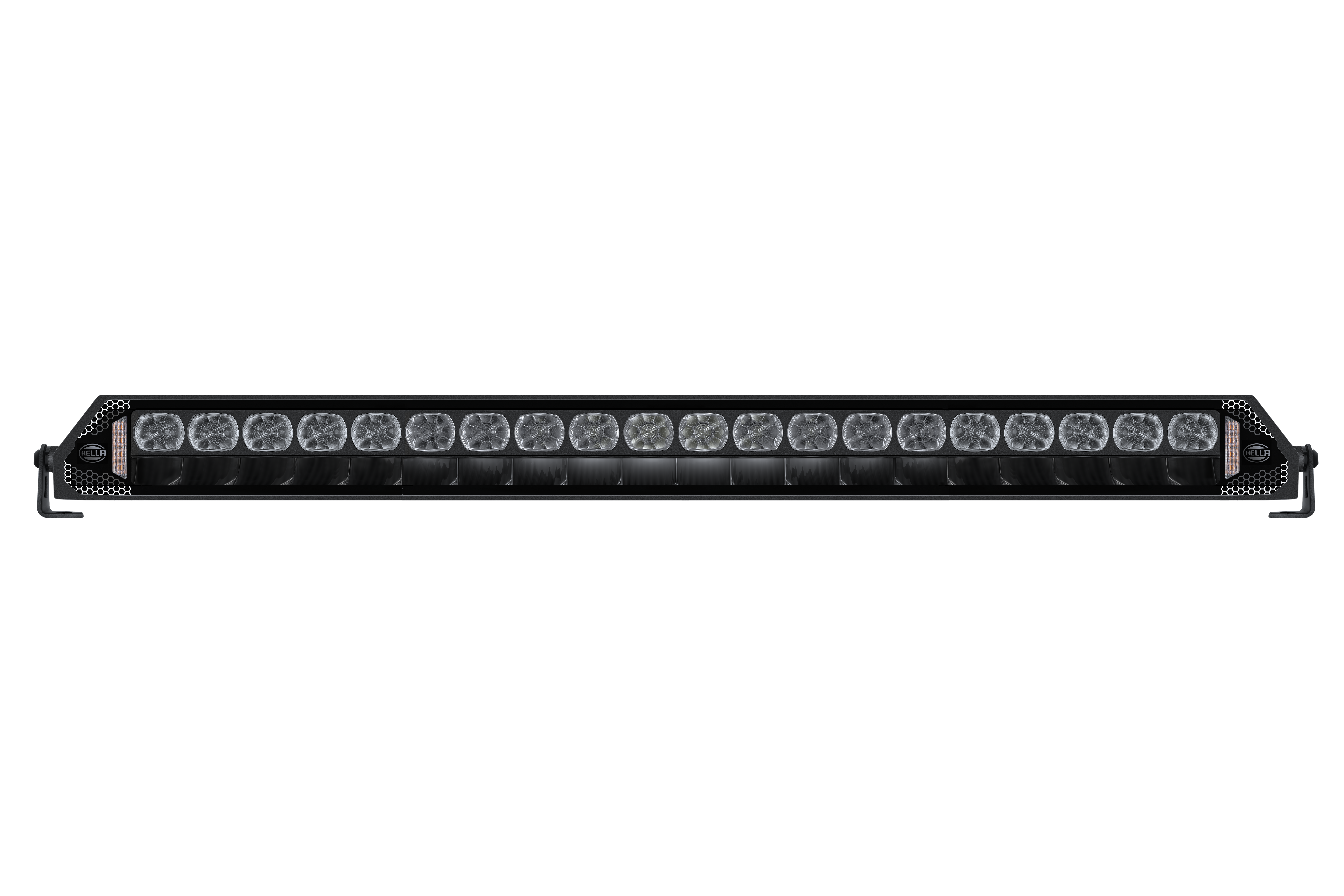

DYNARAY Double Row, 37", Spot, Flasher
- 1FJ 359 100-311
- Funzione luce/spia con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost
- Flusso luminoso 2136 lm
- soddisfa la norma ECE R10 , R148 , R149 , R65
- Materiale alloggiamento/sede Alluminio
- Tensione 12 V, 24 V
- Numero di riferimento 45
- Pot. nominale [W] 321,1 W
- Tipo montaggio avvitato
- Tipo fissaggio Raccordo a vite
Tipo lampada
LED
Tipo luce
Serie doppia LED
Tensione da
10 V
Tensione fino a
30 V
Lato montaggio
anteriore
Alt.
78 mm
Lunghezza
950 mm
Profondità
75 mm
Altezza da terra
95 mm
N° LED
134
N° funzioni spia
3
Colore luce
bianco , giallo (ambra)
Lungh. cavo
1500 mm
Temperatura colore
6800 K
Flusso luminoso teoretico
22000 lm
Flusso luminoso in modalità Boost
11872 lm
Tipo spina
Spina TEDESCA
Colore telaio
nero
Colore alloggiamento/sede
nero
Colore diffusore luce
cristallino
Tipo lente diffusore
Lente diffusore cristallina
Materiale lente diffusore
PC (Polycarbonat)
Tipo protezione
IP69K , IP67
Tipo omologazione
Testato ECE
portata max cono di luce a 1Lux (funz. luce principale)
430 m
soddisfa la norma EMC/CISPR
CISPR 25 Class 3
Intervallo temperatura da
-40 °C
Intervallo temperatura fino a
+85 °C
Superficie
anodizzato
|
DYNARAY Double Row, 10", Spot
|
DYNARAY Double Row, 10", Spot, Flasher
|
DYNARAY Double Row, 15", Spot
|
DYNARAY Double Row, 15", Spot, Flasher
|
DYNARAY Double Row, 21,5", Spot
|
DYNARAY Double Row, 21,5", Spot, Flasher
|
DYNARAY Double Row, 37", Spot, Flasher
|
|
|---|---|---|---|---|---|---|---|
| 1FF 359 100-031 | 1FF 359 100-041 | 1FJ 359 100-121 | 1FJ 359 100-131 | 1FJ 359 100-221 | 1FJ 359 100-231 | 1FJ 359 100-311 | |
| Funzione luce/spia | con luce abbagliante (LED) , con luce di posizione (LED) , High-Boost | con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost | con luce abbagliante (LED) , con luce di posizione (LED) , High-Boost | con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost | con luce abbagliante (LED) , con luce di posizione (LED) , High-Boost | con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost | con luce abbagliante (LED) , con luce di posizione (LED) , con segnale d’avviso lampeggiante , High-Boost |
| Flusso luminoso | 1100 lm | 1100 lm | 2110 lm | 2110 lm | 2000 lm | 2000 lm | 2136 lm |
| soddisfa la norma ECE | R10 , R148 , R149 | R10 , R148 , R149 , R65 | R10 , R148 , R149 | R10 , R148 , R149 , R65 | R10 , R148 , R149 | R10 , R148 , R149 , R65 | R10 , R148 , R149 , R65 |
| Materiale alloggiamento/sede | Alluminio | Alluminio | Alluminio | Alluminio | Alluminio | Alluminio | Alluminio |
| Tensione | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V |
| Numero di riferimento | 30 | 30 | 45 | 45 | 45 | 45 | 45 |
| Pot. nominale [W] | 45,6 W | 69,6 W | 95 W | 114 W | 149,3 W | 173,3 W | 321,1 W |
| Tipo montaggio | avvitato | avvitato | avvitato | avvitato | avvitato | avvitato | avvitato |
| Tipo fissaggio | Raccordo a vite | Raccordo a vite | Raccordo a vite | Raccordo a vite | Raccordo a vite | Raccordo a vite | Raccordo a vite |
| Tipo lampada | LED | LED | LED | LED | LED | LED | LED |
| Tipo luce | Serie doppia LED | Serie doppia LED | Serie doppia LED | Serie doppia LED | Serie doppia LED | Serie doppia LED | Serie doppia LED |
| Tensione da | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V |
| Tensione fino a | 30 V | 30 V | 30 V | 30 V | 30 V | 30 V | 30 V |
| Lato montaggio | anteriore | anteriore | anteriore | anteriore | anteriore | anteriore | anteriore |
| Alt. | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm |
| Lunghezza | 265 mm | 265 mm | 386 mm | 386 mm | 547 mm | 547 mm | 950 mm |
| Profondità | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm |
| Altezza da terra | 95 mm | 95 mm | 90 mm | 90 mm | 95 mm | 95 mm | 95 mm |
| N° LED | 24 | 32 | 42 | 50 | 66 | 74 | 134 |
| N° funzioni spia | 2 | 3 | 2 | 3 | 2 | 3 | 3 |
| Colore luce | bianco , giallo (ambra) | bianco , giallo (ambra) | bianco , giallo (ambra) | bianco , giallo (ambra) | bianco , giallo (ambra) | bianco , giallo (ambra) | bianco , giallo (ambra) |
| Lungh. cavo | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm |
| Temperatura colore | 6800 K | 6800 K | 6800 K | 6800 K | 6800 K | 6800 K | 6800 K |
| Flusso luminoso teoretico | 3300 lm | 3300 lm | 6600 lm | 6600 lm | 11000 lm | 11000 lm | 22000 lm |
| Flusso luminoso in modalità Boost | 2100 lm | 2100 lm | 3850 lm | 3850 lm | 5700 lm | 5700 lm | 11872 lm |
| Tipo spina | Spina TEDESCA | Spina TEDESCA | Spina TEDESCA | Spina TEDESCA | Spina TEDESCA | Spina TEDESCA | Spina TEDESCA |
| Colore telaio | nero | nero | nero | nero | nero | nero | nero |
| Colore alloggiamento/sede | nero | nero | nero | nero | nero | nero | nero |
| Colore diffusore luce | cristallino | cristallino | cristallino | cristallino | cristallino | cristallino | cristallino |
| Tipo lente diffusore | Lente diffusore cristallina | Lente diffusore cristallina | Lente diffusore cristallina | Lente diffusore cristallina | Lente diffusore cristallina | Lente diffusore cristallina | Lente diffusore cristallina |
| Materiale lente diffusore | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) |
| Tipo protezione | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 |
| Tipo omologazione | Testato ECE | Testato ECE | Testato ECE | Testato ECE | Testato ECE | Testato ECE | Testato ECE |
| portata max cono di luce a 1Lux (funz. luce principale) | 352 m | 352 m | 430 m | 430 m | 442 m | 442 m | 430 m |
| soddisfa la norma EMC/CISPR | CISPR 25 Class 5 | CISPR 25 Class 5 | CISPR 25 Class 5 | CISPR 25 Class 5 | CISPR 25 Class 3 | ||
| Intervallo temperatura da | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C |
| Intervallo temperatura fino a | +65 °C | +65 °C | +65 °C | +65 °C | +65 °C | +65 °C | +85 °C |
| Flusso luminoso teoretico in Modalità Boost | 3300 lm | 3300 lm | 6600 lm | 6600 lm | 11000 lm | 11000 lm | |
| Superficie | anodizzato | anodizzato | anodizzato | anodizzato | anodizzato | anodizzato | anodizzato |
| portata max cono di luce a 1Lux (funz. High Boost) | 463 m | 463 m | 582 m | 582 m | 746 m | 746 m | |
| Peso | 1474 g | 1474 g | 2045 g | 2045 g | 2810 g | 2810 g | |
| Cerca nel web | Cerca nel web | Cerca nel web | Cerca nel web | Cerca nel web | Cerca nel web | Cerca nel web | |
|
|
|
|
|
|
|
|
Attenzione:
osservare i rispettivi requisiti di legge e le direttive per i veicoli a motore nazionali riportati nelle istruzioni di montaggio.
La luce di posizione GIALLA e la modalità high-boost non hanno l'omologazione ECE e pertanto il loro utilizzo può essere limitato, in base alle normative locali, all’ambito fuoristrada al di fuori della circolazione stradale.
Prima di collegare la funzione lampeggiante di segnalazione, verificare se in base alle normative locali si rientra nella categoria di persone autorizzate a utilizzare i lampeggianti di segnalazione nella direzione montata.
Scoprite di più su HELLA
Desiderate saperne di più? Le nostre storie per voi
Visualizza tutte le storie
Consenso all'uso dei cookie
Accetti i cookie necessari utilizzando il sito web e le sue funzioni e continuando a navigare su di esso. È possibile gestire le categorie di cookie e accettare categorie aggiuntive alla voce Opzioni di consenso ai cookie . Cliccando sul pulsante "Accetta tutto", vengono accettate tutte le categorie di cookie. È possibile revocare il proprio consenso in qualsiasi momento con effetto per il futuro. Ulteriori informazioni sono disponibili nel nostro Informativa sulla privacy e il nostro Politica sui cookie .
