Normas ECE sobre iluminación de vehículos: aspectos prácticos relevantes para los talleres

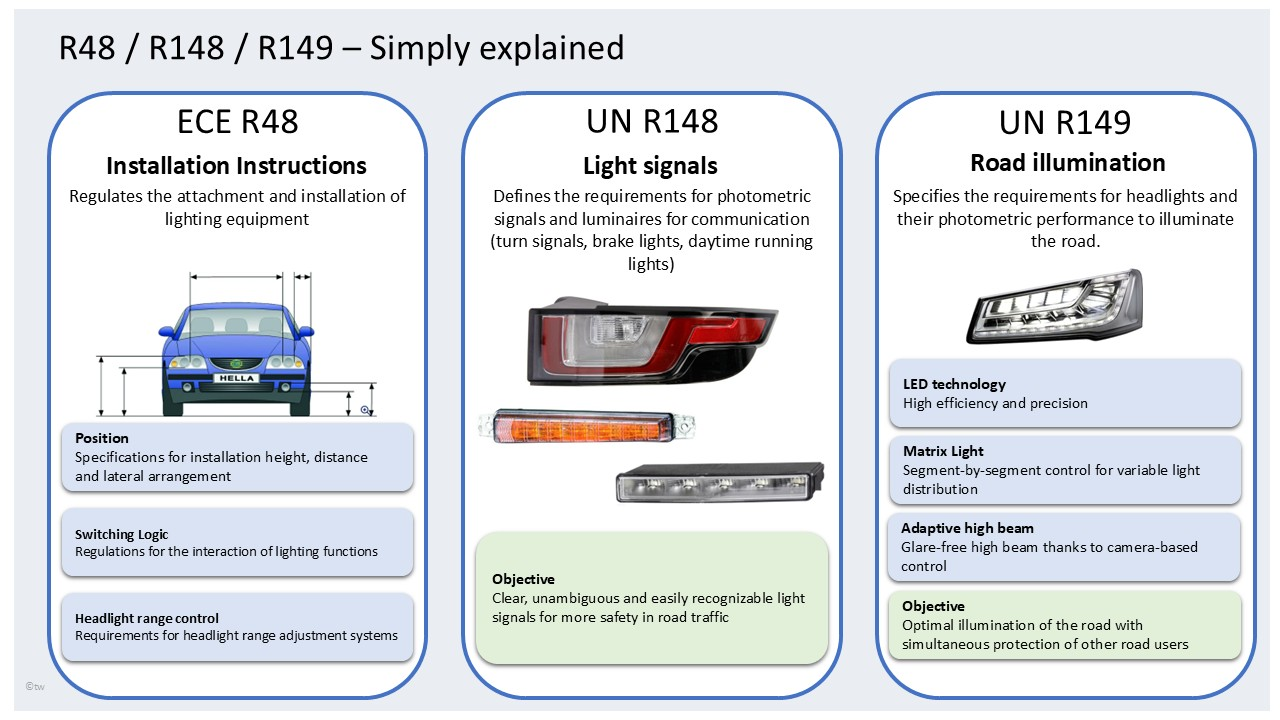

La creciente difusión de los sistemas LED, de matriz y OLED ha transformado profundamente los requisitos de iluminación en los vehículos. Las antiguas regulaciones individuales para distintos tipos de luces ya no podían reproducir de manera adecuada los sistemas modernos controlados por software. Por eso, se han unificado y modernizado numerosas normas dentro de la UNECE. Hoy en día, las normas UN R148, R149 y R150 constituyen, en particular, la base de la iluminación moderna de vehículos. Al mismo tiempo, la norma ECE R48 sigue siendo la norma de instalación principal para los dispositivos de iluminación.

Los sistemas modernos de faros constan de una fuente de luz, un sistema óptico, sistemas electrónicos y software. Solo la interacción de estos componentes genera la función de iluminación homologada. Las unidades de control definen parámetros como la distribución de la luz, el control de segmentos y el brillo. Además, se realiza una codificación específica para cada vehículo. Si se instala un faro sin la configuración correcta, las funciones adaptativas podrían verse limitadas o desactivadas. Incluso las piezas de repuesto que parecen idénticas a simple vista no ofrecen necesariamente la misma distribución de luz sin el software adecuado.

Los bombillos LED Retrofit no autorizados se cuentan entre las fuentes de fallas más comunes en el día a día de un taller. La fuente de luz, la óptica y el sistema electrónico forman, desde el punto de vista del diseño, una unidad probada. Incluso los cambios más pequeños influyen en la distribución de la luz y en el límite entre la luz y la oscuridad. Esto puede provocar un mayor efecto de deslumbramiento o colores de luz inadmisibles. Por lo tanto, los sistemas que parecen más claros a simple vista no cumplen automáticamente con los requisitos legales. El uso de componentes no autorizados da lugar a la anulación del permiso de operación.

Las luces modernas LED y OLED se prueban y aprueban como un conjunto completo de iluminación en el marco de la homologación de tipo. La certificación abarca todo el sistema, que incluye la fuente de luz, la óptica, los conductores de luz, el sistema electrónico, la carcasa y la distribución de luz resultante. Solo la interacción de todos los componentes garantiza las características fotométricas prescritas en cuanto a intensidad luminosa, color de la luz, luminancia y detección de señales.

Por esta razón, en principio no se permiten las reparaciones parciales en luces LED y OLED homologadas. El reemplazo de módulos LED individuales, paneles OLED, conductores de luz o componentes electrónicos modifica el diseño homologado de la luz. Incluso si se logra restablecer el funcionamiento de algunos segmentos de luz, la luz ya no se corresponderá necesariamente con el modelo que se evaluó originalmente.

A esto se suma que las luces modernas LED y OLED suelen diseñarse como conjuntos encapsulados. Los módulos de luz, el sistema electrónico de control y los elementos ópticos están unidos de forma permanente y no pueden separarse sin dañarlos. Por esta razón, muchos fabricantes de vehículos no ofrecen componentes de repuesto individuales, sino únicamente unidades completas de luces.

Los sistemas de iluminación adaptativos funcionan con cámaras y un control electrónico de segmentos. El sistema de sensores detecta a otros usuarios de la vía pública y ajusta automáticamente la distribución de la luz. Se pueden ocultar de manera selectiva ciertas áreas de la luz de carretera sin oscurecer el resto de la carretera. La función se basa en una comunicación continua entre la cámara, la unidad de control y el módulo de faros. Los datos erróneos de los sensores suelen provocar la desactivación de las funciones adaptativas.

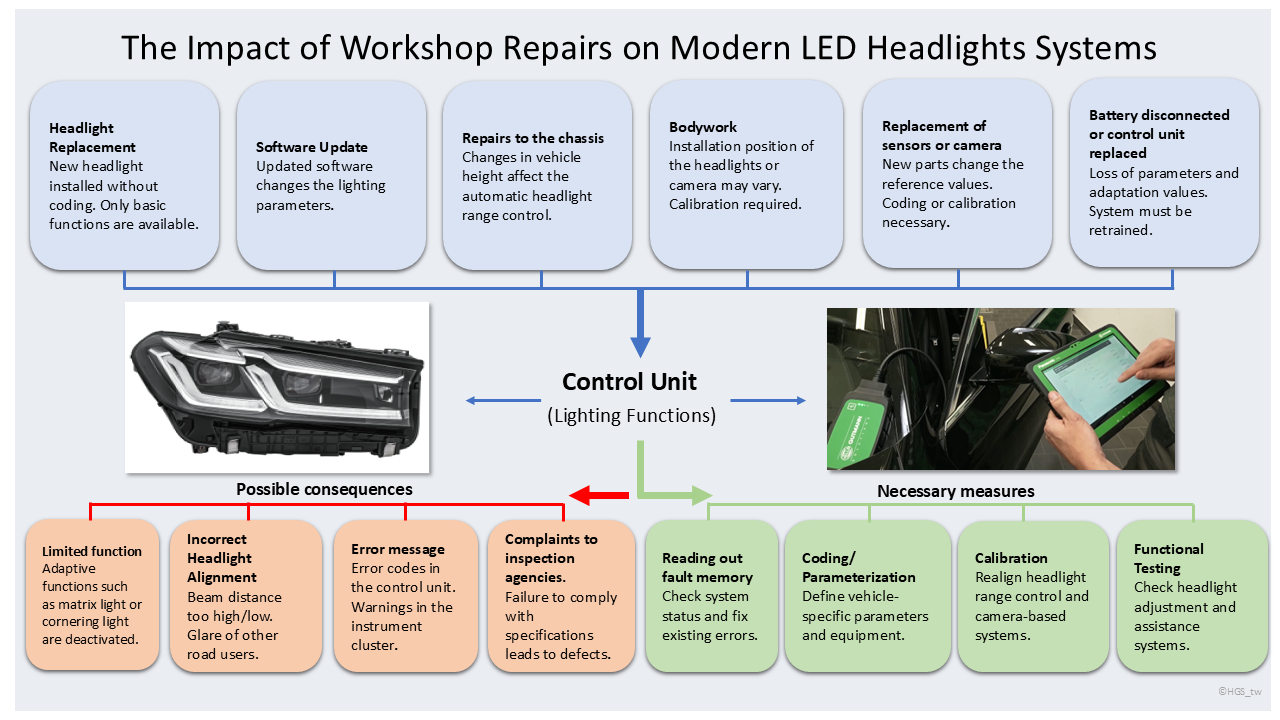

Después de realizar trabajos en el parabrisas, el chasis o la estructura del vehículo, a menudo es necesario realizar una calibración. Los cambios en la posición del sensor influyen en la percepción del entorno y, por lo tanto, en el control de la iluminación. Si no se realiza la calibración, el sistema suele pasar a un estado de funcionamiento seguro. En la práctica, esto suele manifestarse en que las luces de cruce permanecen encendidas de forma permanente, a pesar de que la función Matrix está activada. La calibración se realiza mediante un equipo de diagnóstico adecuado, de acuerdo con las instrucciones del fabricante.

Las actualizaciones de software influyen cada vez más en las funciones de iluminación. Después de una actualización, la distribución de la luz puede cambiar sin que haya un defecto técnico. En esos casos, lo primero que se debe hacer es verificar la versión del software y los parámetros del sistema. A continuación, se realiza un control del alcance de los faros, así como una inspección visual con el equipo de ajuste de faros. En este sentido, siempre son determinantes las especificaciones actuales del fabricante y no la impresión subjetiva previa que dé el patrón de iluminación.

Las normas ECE y UN son hoy en día parte integral del día a día de los talleres. Los sistemas de iluminación modernos están compuestos por componentes mecánicos, electrónicos y controlados por software, que juntos generan la función lumínica autorizada. Muchos errores no se deben a componentes defectuosos, sino a codificaciones erróneas, calibraciones faltantes o modificaciones no autorizadas en el sistema. Un diagnóstico estructurado, así como el cumplimiento de las especificaciones del fabricante, ayudan a evitar reclamaciones y a garantizar la seguridad de funcionamiento de los sistemas de iluminación modernos.
