BMW i3 - Tomas de servicio del aire acondicionado | BEHR HELLA

BMW

i3

Fabricados a partir de 08/2013

Tomas de servicio del aire acondicionado

A la hora de realizar labores de mantenimiento o de reparación en los vehículos arriba mencionados surge la siguiente pregunta: "¿Dónde están las tomas de servicio?"

Para localizar las tomas de servicio deberá procederse de la siguiente manera:

  • Abrir el capó del motor
  • Vaciar el cajón de carga (cargador, etc.); imagen 1
  • Retirar los 6 tornillos del cajón de carga (imagen 2)
  • Retirar la cubierta situada a la derecha del cajón de carga (imágenes 3 y 4)
  • Retirar la cubierta situada a la izquierda del cajón de carga
  • Retirar el cajón de carga

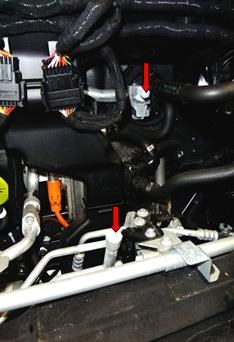

  • Ahora pueden verse las tomas de servicio (imagen 5)

Atención: El aire acondicionado de este vehículo contiene refrigerante R1234yf. Cantidad de relleno: 750 g

Imagen 1

Imagen 2

Imagen 3

Imagen 4

Imagen 5
