Opel Astra J - Udskiftning af sprinklerdyser | HELLA

Opel Astra J

Årgang: fra 2009

Alle modeller

Udskiftning af sprinklerdyser

Der kræves følgende reservedele til udskiftningen:

· OE- nr. højre 13408115

· OE-nr. venstre 13408116

Sprinklerdyserne udskiftes således:

Slå tændingen fra
Åbn motorhjelmen
Træk gummipakningen af (fig. 1)
Løsn clipsene (fig. 2 og 3)
Tryk sprinklerdyserne ned og ud af holderne (fig. 4)

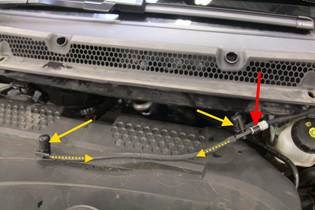

Frigør de gamle sprinklerdyser fra slangerne (fig. 5)
Drej låseringen, se den røde pil (fig. 5), og løsn slangeforbindelsen
Monter de nye sprinklerdyser i modsat rækkefølge
Kontroller sprøjtebilledet, og juster sprinklerdyserne om nødvendigt

fig. 1

fig. 2

fig. 3

fig. 4

Fig. 5

Fig. 6
