Opel Corsa-D - Abblendlicht: Glühlampe H7 ersetzen | HELLA

Opel

Corsa-D

Bj.: 2006-2014

Abblendlicht: Glühlampe H7 ersetzen

Halogen-Glühlampe Abblendlicht rechte Seite (Beifahrerseite) ersetzen:

Arbeitsschritte:

- Luftansaugrohr ausbauen (Abb.1);

Abb.1

- Befestigungsschelle (Abb.2) vom Ansaugschlauch lösen.

Abb.2

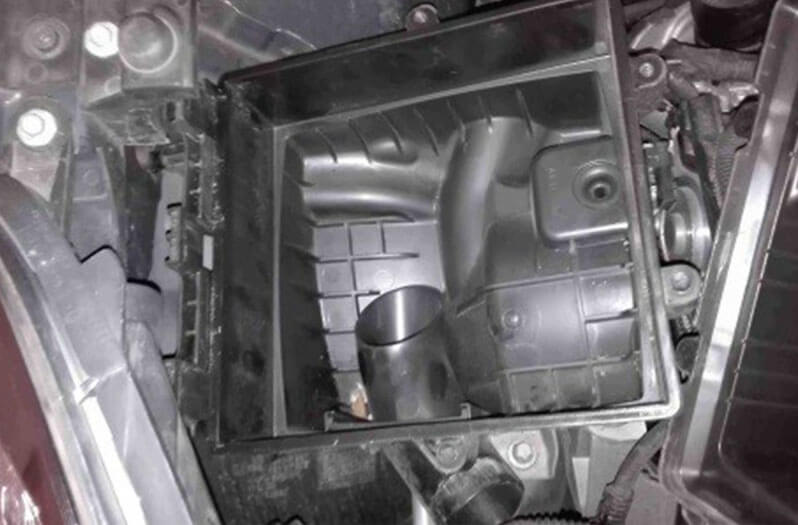

- Luftfiltergehäuse (Abb.3) aus den Halterungen lösen und anschließend um 90° kippen.

Abb.3

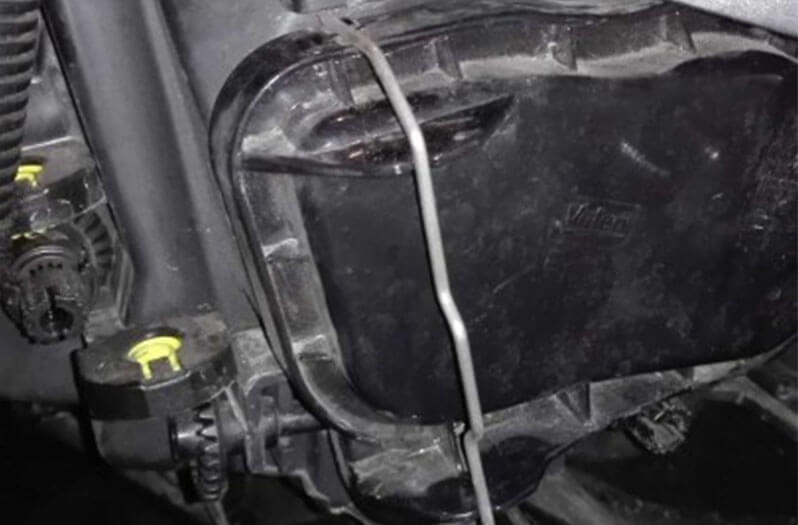

- Sicherungsbügel entriegeln (Abb.4)

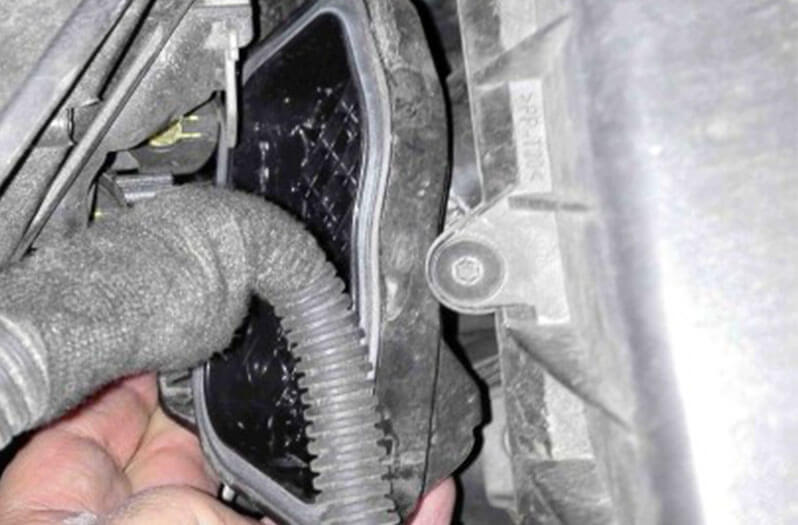

- Scheinwerfer Abdeckkappe entnehmen (Abb.5)

Abb.4 Abb.5

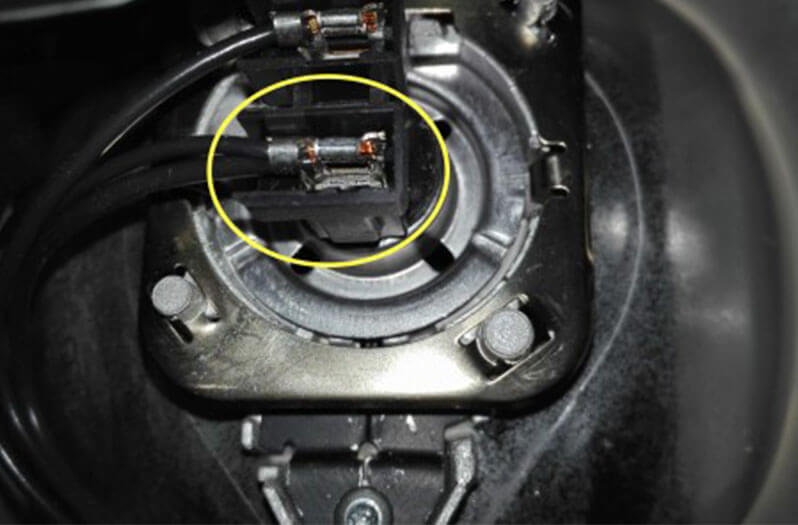

- Anschlussstecker abziehen. (Abb.6)

Abb.6

- Glühlampe ausbauen, (Abb.7) siehe Rastnasen.

Abb.7

- Neue Glühlampe passend zur Aussparung (Abb.8) einsetzen und einrasten/ einclipsen (Abb.7).

- Anschlussstecker anschließen.

- Scheinwerfer Abdeckkappe korrekt einsetzen und Sicherungsbügel verriegeln.

- Luftfiltergehäuse und Ansaugschlauch wieder anbauen.

Abb.8

Halogen-Glühlampe Abblendlicht linke Seite (Fahrerseite) ersetzen:

Arbeitsschritte:

- Das Einfüllrohr Behälter Wisch,-Waschanlage ausbauen.

- Abdeckkappe vom Scheinwerfergehäuse entnehmen.

- Sicherungsbügel entriegeln

- Kabelsatzstecker abziehen.

- Glühlampe wie rechte Seite entriegeln und entnehmen.

- Neue Glühlampe passend zur Aussparung einsetzen und einclipsen.

- Zusammenbau in umgekehrter Reihenfolge.

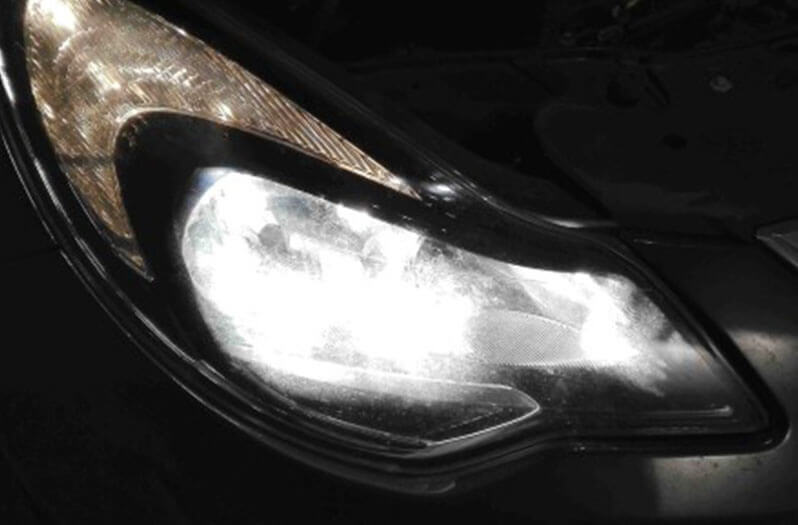

- Funktionsprüfung durchführen.

- Scheinwerfereinstellung überprüfen und ggf. korrekte Einstellung durchführen.

Abb.9

Hinweis:

Leuchtmittel sollten immer paarweise getauscht werden – dies gilt insbesondere für das Abblendlicht und Fernlicht.

Hella H7 Halogenleuchte,-en

- 8HG 007 157-121

- 8HG 007 157-451

- 8HG 007 157-471

- 8HG 007 157-551

- 8HG 178 560-491
