Dynaray Double Row
Die DynaRay kombiniert markantes Design mit innovativer LED-Technologie: Mit High Boost-Modus und flexiblem Positionslicht sorgt sie jederzeit für maximale Sichtbarkeit, Sicherheit und Stil – sowohl auf der Straße als auch im anspruchsvollen Offroad-Einsatz.
- Eloxierte Aluminiumoberfläche für verbesserte Korrosionsbeständigkeit
- Wahlweise mit beheizter Abschlusscheibe
- Pulsierendes Welcome Light
- Optional mit Warnblitzfunktion
- Auch als Single-Row erhältlich
Klangtest
Umgebungsgeräusche
An
Aus
Style & pure Lichtpower
Leidenschaft trifft auf Technologie
Die DynaRay ist nicht nur ein Scheinwerfer, sondern ein Statement. Ihr markantes Design vereint alle Lichtfunktionen in einer modernen Form und setzt dein Fahrzeug perfekt in Szene – inklusive edlem Welcome- und Goodbye-Light.
Im High-Boost-Modus liefert sie volle Power: maximale Helligkeit für Nachtfahrten und härtestes Gelände. Kombiniert mit einem starken LED-Spot und variabel einstellbarem Positionslicht (weiß nach ECE-R148 oder gelb für Offroad) sorgt sie für beeindruckende Sicht und Sicherheit.
Erhältlich in Längen von 10‘‘ bis 37,5‘‘ – die perfekte Lightbar für jede Mission.
Weitere Beleuchtungs-Highlights im E-Paper!
Blättere jetzt durch und finde die perfekte Lichtlösung für deinen Einsatz!
Zum E-PaperDynaRay 15" - Teste alle Funktionen
DYNARAY 15'' DOUBLE ROW 1FJ 359 100-121
Technisches Datenblatt
DYNARAY Double Row, 10", Spot
- 1FF 359 100-031
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , High-Boost
- Lichtstrom 1100 lm
- erfüllt ECE-Norm R10 , R148 , R149
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 30
- Nennleistung 45,6 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
265 mm
Tiefe
75 mm
Bauhöhe
95 mm
Anzahl der LEDs
24
Anzahl der Leuchtefunktionen
2
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
3300 lm
Lichtstrom im Boost-Modus
2100 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
352 m
erfüllt EMC/CISPR-Norm
CISPR 25 Class 5
Temperaturbereich von
-40 °C
Temperaturbereich bis
+65 °C
Theoretischer Lichtstrom im Boost-Modus
3300 lm
Oberfläche
eloxiert
max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion)
463 m
Gewicht
1474 g
DYNARAY Double Row, 10", Spot, Flasher
- 1FF 359 100-041
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost
- Lichtstrom 1100 lm
- erfüllt ECE-Norm R10 , R148 , R149 , R65
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 30
- Nennleistung 69,6 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
265 mm
Tiefe
75 mm
Bauhöhe
95 mm
Anzahl der LEDs
32
Anzahl der Leuchtefunktionen
3
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
3300 lm
Lichtstrom im Boost-Modus
2100 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
352 m
erfüllt EMC/CISPR-Norm
CISPR 25 Class 5
Temperaturbereich von
-40 °C
Temperaturbereich bis
+65 °C
Theoretischer Lichtstrom im Boost-Modus
3300 lm
Oberfläche
eloxiert
max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion)
463 m
Gewicht
1474 g

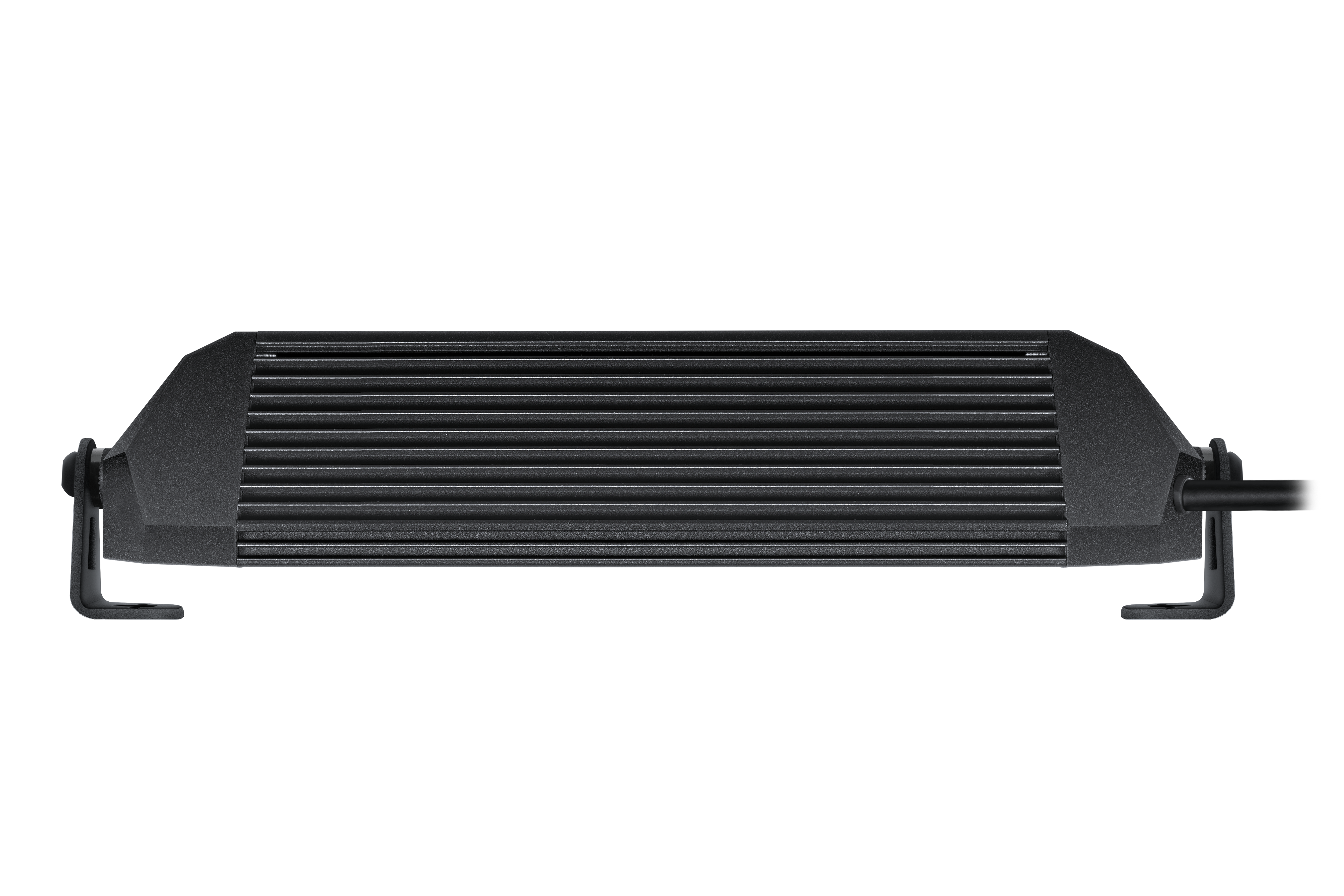

DYNARAY Double Row, 15", Spot
- 1FJ 359 100-121
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , High-Boost
- Lichtstrom 2110 lm
- erfüllt ECE-Norm R10 , R148 , R149
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 45
- Nennleistung 95 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
386 mm
Tiefe
75 mm
Bauhöhe
90 mm
Anzahl der LEDs
42
Anzahl der Leuchtefunktionen
2
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
6600 lm
Lichtstrom im Boost-Modus
3850 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
430 m
Temperaturbereich von
-40 °C
Temperaturbereich bis
+65 °C
Theoretischer Lichtstrom im Boost-Modus
6600 lm
Oberfläche
eloxiert
max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion)
582 m
Gewicht
2045 g
DYNARAY Double Row, 15", Spot, Flasher
- 1FJ 359 100-131
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost
- Lichtstrom 2110 lm
- erfüllt ECE-Norm R10 , R148 , R149 , R65
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 45
- Nennleistung 114 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
386 mm
Tiefe
75 mm
Bauhöhe
90 mm
Anzahl der LEDs
50
Anzahl der Leuchtefunktionen
3
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
6600 lm
Lichtstrom im Boost-Modus
3850 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
430 m
erfüllt EMC/CISPR-Norm
CISPR 25 Class 5
Temperaturbereich von
-40 °C
Temperaturbereich bis
+65 °C
Theoretischer Lichtstrom im Boost-Modus
6600 lm
Oberfläche
eloxiert
max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion)
582 m
Gewicht
2045 g
DYNARAY Double Row, 21,5", Spot
- 1FJ 359 100-221
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , High-Boost
- Lichtstrom 2000 lm
- erfüllt ECE-Norm R10 , R148 , R149
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 45
- Nennleistung 149,3 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
547 mm
Tiefe
75 mm
Bauhöhe
95 mm
Anzahl der LEDs
66
Anzahl der Leuchtefunktionen
2
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
11000 lm
Lichtstrom im Boost-Modus
5700 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
442 m
Temperaturbereich von
-40 °C
Temperaturbereich bis
+65 °C
Theoretischer Lichtstrom im Boost-Modus
11000 lm
Oberfläche
eloxiert
max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion)
746 m
Gewicht
2810 g

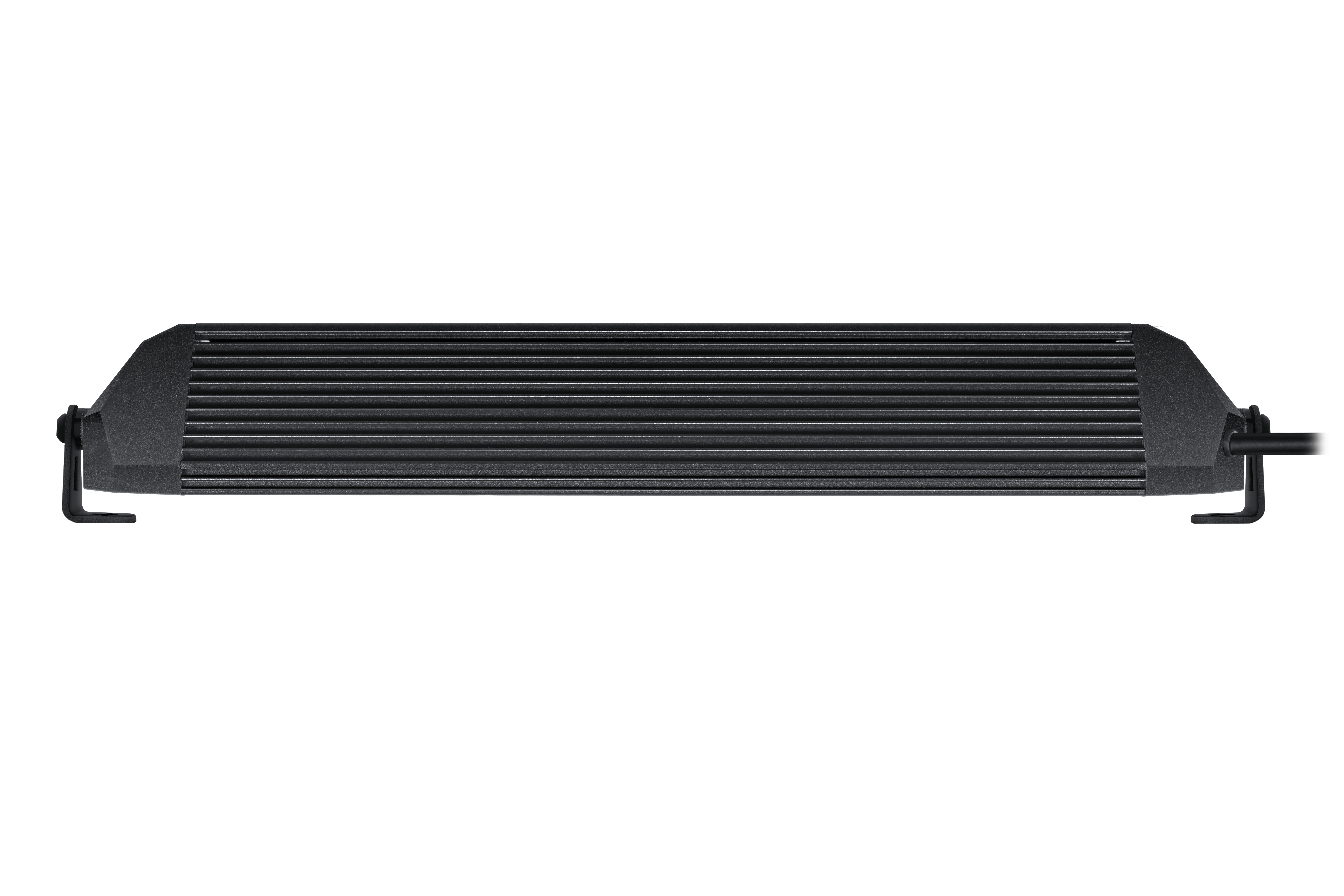

DYNARAY Double Row, 21,5", Spot, Flasher
- 1FJ 359 100-231
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost
- Lichtstrom 2000 lm
- erfüllt ECE-Norm R10 , R148 , R149 , R65
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 45
- Nennleistung 173,3 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
547 mm
Tiefe
75 mm
Bauhöhe
95 mm
Anzahl der LEDs
74
Anzahl der Leuchtefunktionen
3
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
11000 lm
Lichtstrom im Boost-Modus
5700 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
442 m
erfüllt EMC/CISPR-Norm
CISPR 25 Class 5
Temperaturbereich von
-40 °C
Temperaturbereich bis
+65 °C
Theoretischer Lichtstrom im Boost-Modus
11000 lm
Oberfläche
eloxiert
max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion)
746 m
Gewicht
2810 g

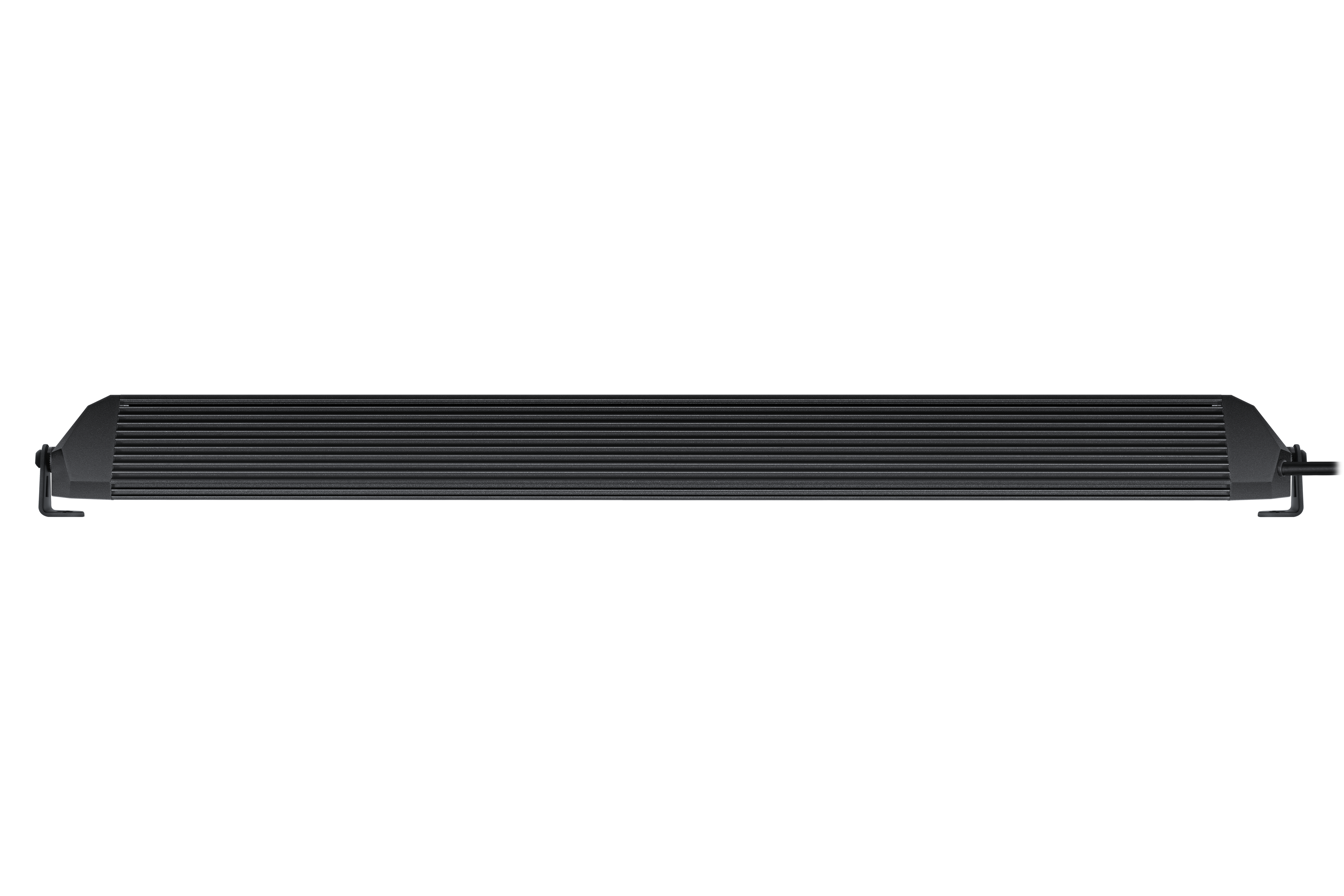

DYNARAY Double Row, 37", Spot, Flasher
- 1FJ 359 100-311
- Leuchtefunktion mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost
- Lichtstrom 2136 lm
- erfüllt ECE-Norm R10 , R148 , R149 , R65
- Gehäusematerial Aluminium
- Spannung 12 V, 24 V
- Referenzzahl 45
- Nennleistung 321,1 W
- Montageart geschraubt
- Befestigungsart Schraubverbindung
Lampenart
LED
Leuchten-Bauart
LED-Doppelreihe
Spannung von
10 V
Spannung bis
30 V
Einbauposition
vorne
Höhe
78 mm
Länge
950 mm
Tiefe
75 mm
Bauhöhe
95 mm
Anzahl der LEDs
134
Anzahl der Leuchtefunktionen
3
Lichtfarbe
weiß , gelb (amber)
Kabellänge
1500 mm
Farbtemperatur
6800 K
Theoretischer Lichtstrom
22000 lm
Lichtstrom im Boost-Modus
11872 lm
Steckerausführung
DEUTSCH Stecker
Rahmenfarbe
schwarz
Gehäusefarbe
schwarz
Lichtscheibenfarbe
glasklar
Streuscheibenausführung
glasklare Streuscheibe
Streuscheibenmaterial
PC (Polycarbonat)
Schutzart
IP69K , IP67
Zulassungsart
ECE-geprüft
max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion)
430 m
erfüllt EMC/CISPR-Norm
CISPR 25 Class 3
Temperaturbereich von
-40 °C
Temperaturbereich bis
+85 °C
Oberfläche
eloxiert
|
DYNARAY Double Row, 10", Spot
|
DYNARAY Double Row, 10", Spot, Flasher
|
DYNARAY Double Row, 15", Spot
|
DYNARAY Double Row, 15", Spot, Flasher
|
DYNARAY Double Row, 21,5", Spot
|
DYNARAY Double Row, 21,5", Spot, Flasher
|
DYNARAY Double Row, 37", Spot, Flasher
|
|
|---|---|---|---|---|---|---|---|
| 1FF 359 100-031 | 1FF 359 100-041 | 1FJ 359 100-121 | 1FJ 359 100-131 | 1FJ 359 100-221 | 1FJ 359 100-231 | 1FJ 359 100-311 | |
| Leuchtefunktion | mit Fernlicht (LED) , mit Positionslicht (LED) , High-Boost | mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost | mit Fernlicht (LED) , mit Positionslicht (LED) , High-Boost | mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost | mit Fernlicht (LED) , mit Positionslicht (LED) , High-Boost | mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost | mit Fernlicht (LED) , mit Positionslicht (LED) , mit blitzendem Warnsignal , High-Boost |
| Lichtstrom | 1100 lm | 1100 lm | 2110 lm | 2110 lm | 2000 lm | 2000 lm | 2136 lm |
| erfüllt ECE-Norm | R10 , R148 , R149 | R10 , R148 , R149 , R65 | R10 , R148 , R149 | R10 , R148 , R149 , R65 | R10 , R148 , R149 | R10 , R148 , R149 , R65 | R10 , R148 , R149 , R65 |
| Gehäusematerial | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium |
| Spannung | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V | 12 V, 24 V |
| Referenzzahl | 30 | 30 | 45 | 45 | 45 | 45 | 45 |
| Nennleistung | 45,6 W | 69,6 W | 95 W | 114 W | 149,3 W | 173,3 W | 321,1 W |
| Montageart | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt | geschraubt |
| Befestigungsart | Schraubverbindung | Schraubverbindung | Schraubverbindung | Schraubverbindung | Schraubverbindung | Schraubverbindung | Schraubverbindung |
| Lampenart | LED | LED | LED | LED | LED | LED | LED |
| Leuchten-Bauart | LED-Doppelreihe | LED-Doppelreihe | LED-Doppelreihe | LED-Doppelreihe | LED-Doppelreihe | LED-Doppelreihe | LED-Doppelreihe |
| Spannung von | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V | 10 V |
| Spannung bis | 30 V | 30 V | 30 V | 30 V | 30 V | 30 V | 30 V |
| Einbauposition | vorne | vorne | vorne | vorne | vorne | vorne | vorne |
| Höhe | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm | 78 mm |
| Länge | 265 mm | 265 mm | 386 mm | 386 mm | 547 mm | 547 mm | 950 mm |
| Tiefe | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm |
| Bauhöhe | 95 mm | 95 mm | 90 mm | 90 mm | 95 mm | 95 mm | 95 mm |
| Anzahl der LEDs | 24 | 32 | 42 | 50 | 66 | 74 | 134 |
| Anzahl der Leuchtefunktionen | 2 | 3 | 2 | 3 | 2 | 3 | 3 |
| Lichtfarbe | weiß , gelb (amber) | weiß , gelb (amber) | weiß , gelb (amber) | weiß , gelb (amber) | weiß , gelb (amber) | weiß , gelb (amber) | weiß , gelb (amber) |
| Kabellänge | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm |
| Farbtemperatur | 6800 K | 6800 K | 6800 K | 6800 K | 6800 K | 6800 K | 6800 K |
| Theoretischer Lichtstrom | 3300 lm | 3300 lm | 6600 lm | 6600 lm | 11000 lm | 11000 lm | 22000 lm |
| Lichtstrom im Boost-Modus | 2100 lm | 2100 lm | 3850 lm | 3850 lm | 5700 lm | 5700 lm | 11872 lm |
| Steckerausführung | DEUTSCH Stecker | DEUTSCH Stecker | DEUTSCH Stecker | DEUTSCH Stecker | DEUTSCH Stecker | DEUTSCH Stecker | DEUTSCH Stecker |
| Rahmenfarbe | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz |
| Gehäusefarbe | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz |
| Lichtscheibenfarbe | glasklar | glasklar | glasklar | glasklar | glasklar | glasklar | glasklar |
| Streuscheibenausführung | glasklare Streuscheibe | glasklare Streuscheibe | glasklare Streuscheibe | glasklare Streuscheibe | glasklare Streuscheibe | glasklare Streuscheibe | glasklare Streuscheibe |
| Streuscheibenmaterial | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) | PC (Polycarbonat) |
| Schutzart | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 | IP69K , IP67 |
| Zulassungsart | ECE-geprüft | ECE-geprüft | ECE-geprüft | ECE-geprüft | ECE-geprüft | ECE-geprüft | ECE-geprüft |
| max. Lichtkegelreichweite bei 1Lux (Hauptlichtfunktion) | 352 m | 352 m | 430 m | 430 m | 442 m | 442 m | 430 m |
| erfüllt EMC/CISPR-Norm | CISPR 25 Class 5 | CISPR 25 Class 5 | CISPR 25 Class 5 | CISPR 25 Class 5 | CISPR 25 Class 3 | ||
| Temperaturbereich von | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C | -40 °C |
| Temperaturbereich bis | +65 °C | +65 °C | +65 °C | +65 °C | +65 °C | +65 °C | +85 °C |
| Theoretischer Lichtstrom im Boost-Modus | 3300 lm | 3300 lm | 6600 lm | 6600 lm | 11000 lm | 11000 lm | |
| Oberfläche | eloxiert | eloxiert | eloxiert | eloxiert | eloxiert | eloxiert | eloxiert |
| max. Lichtkegelreichweite bei 1Lux (High Boost-Funktion) | 463 m | 463 m | 582 m | 582 m | 746 m | 746 m | |
| Gewicht | 1474 g | 1474 g | 2045 g | 2045 g | 2810 g | 2810 g | |
| Im Web suchen | Im Web suchen | Im Web suchen | Im Web suchen | Im Web suchen | Im Web suchen | Im Web suchen | |
|
|
|
|
|
|
|
|
Achtung:
Bitte beachte die jeweiligen landesspezifischen gesetzlichen Vorgaben und Richtlinien für Kraftfahrzeuge in der Montageanleitung.
Das Positionslicht GELB und der High-Boost-Modus haben keine ECE-Zulassung: eine Verwendung kann nach örtlichen Vorschriften begrenzt sein auf den Off-Road-Bereich außerhalb des Straßenverkehrs.
Bitte prüfe vor dem Anschluss der Warnblitzfunktion, ob du entsprechend der örtlichen Rechtsvorschriften zu dem Personenkreis gehörst, der Warnblitzer in der montierten Richtung nutzen darf.
Entdecke mehr von HELLA
Lust auf mehr? Unsere Stories für dich
Alle Stories anzeigen
Cookie-Zustimmung
Sie akzeptieren die erforderlichen Cookies, indem Sie die Website und ihre Funktionen nutzen und weiter auf ihr navigieren. Sie können die Cookie-Kategorien verwalten und zusätzliche Kategorien unter Cookie-Zustimmungsoptionen akzeptieren. Durch Klicken auf die Schaltfläche "Allen zustimmen" werden alle Kategorien von Cookies akzeptiert. Sie können Ihre Zustimmung jederzeit mit Wirkung für die Zukunft widerrufen. Weitere Informationen finden Sie in unserer Datenschutzerklärung und in unserer Cookie-Richtlinie .
